Розділ 2 . Вибір розміру та структури мережі, мереже ного устаткування та їх обгрунтування

При проектуванні мережі я використав один головний свіч і три(D-Link DES-1008D/K2) додаткові. Головний під’єднується до сервера, інші ж під’єднуються безпосередньо до цього свіча. Це забезпечить надійність роботи мережі комп’ютерів в аудиторії. При виході з ладу однієї з ланок інші залишаться в робочому стані.

Додатково також використав два мережевих принтера(OfficeJet Pro 8100). Один з яких розміщується безпосередньо в серверній, інший – в першій кімнаті. Це забезпечить зручність роботи і працівників , і адміністратора.

До комутатора в першій кімнаті можна ще додатково підключати до 14 ПК, оскільки в ньому задіяно тільки 10 портів. В другій – 3 ПК, а в третій і четвертій – 2 ПК.

Для проведення мережі необхідно використати 250м неекранованої витої пари(САТ5е) і 56 конекторів Rj-45.

Вита пара (англ. twisted pair) — вид мережевого кабелю, є однією або декількома парами ізольованих провідників, скручених між собою (з невеликою кількістю витків на одиницю довжини), для зменшення взаємних наведень при передачі сигналу, і покритих пластиковою оболонкою. Використовується як мережевий носій в багатьох технологіях, таких як Ethernet, ARCNet і Token ring. В даний час, завдяки своїй дешевизні і легкості в установці, є найпоширенішим для побудови локальних мереж.

Підтримує передачу даних на відстань до 100 метрів.

Існує декілька категорій кабелю вита пара, які нумеруються від CAT1 до CAT7. Кабель вищої категорії звичайно містить більше пар дротів і кожна пара має більше витків на одиницю довжини.

САТ5 — 4-парний кабель, це і є, те, що звичайно називають кабель «вита пара», завдяки високій швидкості передачі, до 100 Мбіт/с при використанні 2 пар і до 1000 Мбіт/с, при використанні 4 пар, є найпоширенішим мережевим носієм, що використовується в комп'ютерних мережах дотепер. При прокладці нових мереж користуються дещо вдосконаленим кабелем CAT5e, який краще пропускає високочастотні сигнали.

Для даної фірми я використав такі комп’ютери, які могли б забезпечити необхідну продуктивність для роботи в мережі та для таких програм як: Google Chrom, MS Office, Провідник і т.д та були зібрані за помірною ціною. Тому я підібрав наступні комплектуючі:

Комплект ПК

Системний блок:

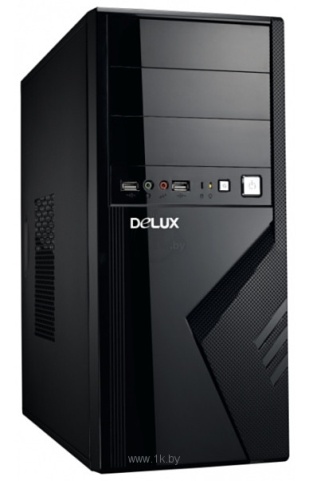

• Корпус+БЖ: корпус Delux DLC-MV875 400W Black

Характеристики:

Формфактор:ATX,mATX

Типорозмір – Midi-Tower

Колір корпусу - чорний

Потужність блока живлення - 400 Вт

Кількість слотів розширення - 7

Габарити:180 х 380 х 460

USB-2(передня панель)

Вихід на навушники (передня панель)

Вхід на мікрофон (передня панель)

Вартість: 320грн

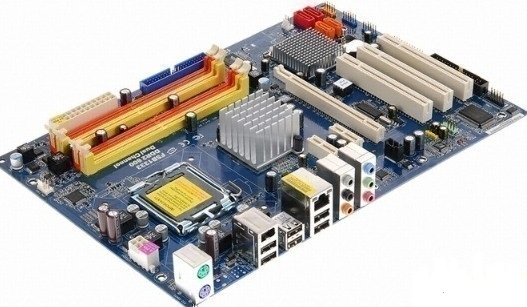

• М атеринська плата: ASRock P5B-DE

Характеристики:

Виробник: ASRock

Модель:P5B-DE

Чіпсет :Intel P965 + ICH8

Гніздо процесора:Socket LGA775

Підтримка типів процесорів: Pentium 4 5xx/6xx, Celeron 4x0, Celeron Dual Core E1x00, Pentium D 8xx/9xx, Pentium Dual Core E6x00/E5x00/E2xx0, Core 2 Duo E4x00/E6xx0/E7x00/E8x00, Core 2 ExtremeX6800/QX6x00/QX6x50/QX9xx0, Core 2 Quad Q6x00/Q8x00/Q9xx0 (Prescott, Smithfield, Presler, Cedar Mill, Kentsfield, Conroe, Yorkfield, Wolfdale).

Частота шини:533, 800, 1066, 1333 МГц (для підтримки шини 1333 Мгц треба обновити BIOS до версії 1604 або вище)

Кількість роз’ємів DDR2: 4 (для активізації 2х канального режиму роботи пам’яті модулі встановлюються парами)

Тип підтримуваної пам’яті : DDR2 PC2-4200 (DDR533), PC2-5300 (DDR667)

Офіційно підтримувані стандарти пам’яті:PC2-6400 (DDR2 800 МГц), PC2-5300 (DDR2 667 МГц), PC2-4200 (DDR2 533 МГц)

Max об’єм оперативної пам’яті: 8 Гб

Звук: 8-канальний HDA кодек VIA VT1708S

Контролер IEEE-1394:VIA VT6330, 1 роз’єм

BIOS: AMI BIOS, 4 Мбіт

Мережа :10/100/1000 Мбіт/сек. Мережевий контролер Realtek RTL8111DL 10/100/1000 Мбіт/сек

Кількість роз’ємів PCI: 3

Кількість роз’ємів  PCI Express: 2 слоти 1x, 1 слот 16x

Serial ATA-II: 4 канала з можливістю підключення 4х внутрішніх пристроїв

Підтримка UDMA/66

Підтримка UDMA/133: 1 канал з можливістю підключення 2х пристроїв (контролер VIA VT6330).

Клавіатура/миша:PS/2

Порти:1x PS/2 клавіатура, 1x PS/2 миша, 6x USB 2.0, 1x IEEE1394 (6-pin), 1x RJ-45 LAN, Line-in, Mic-in, Front-out, rear-out, sub/center-out, Surround-out

Формат плати: ATX (305 x 203 мм)

Сумісність:

• Підтримка ОС

• Windows XP x64, Windows XP, Windows Vista, Windows MCE 2005, Windows 7, Windows 2000

Вартість: 550грн
