2. Оценка фондов скважин

2.1 Характеристика эксплуатации скважин, оборудованных шсну

ШСНУ нашли широкое распространение на нефтяных предприятиях, примерно 50% скважин оборудовано ШСНУ. Они позволяют отбирать жидкость с глубины 2000 м. Наилучшие показатели достигнуты на малодебитных скважинах с дебитом до 30 максимум 50 тонн в сутки.

На этих установках довольно просто изменить режим работы, но много трущихся вращающихся и движущихся частей которые требуют много дополнительного внимания. Из-за частого обрыва штанг межремонтный период работы установок невелик.

Установка ШСНУ состоит из наземного и подземного оборудования.

К наземному оборудованию относят эл. двигатель, станок-качалка и оборудование устья.

К подземному оборудованию относят плунжерный насос, колонну штанг, насосно-компресорные трубы.

Принцип работы штанговой установки: вращение от вала эл. двигателя передаётся с помощью клино-ремённой передаче к редуктору, который уменьшает число оборотов двигателя и увеличивает крутящий момент. На выходной вал редуктора посажено два кривошипа соединяющихся с помощью пальца с шатунами, т.е. кривошипно-шатунный механизм преобразует вращательное движение вала в качательное движение траверсы балансира. Головка балансира совершает возвратно-поступательное движение. Она в свою очередь соединяется через канатную подвеску с колонной штанг, которые передают это движение плунжеру насоса.

Станки-качалки выпускаются согласно ГОСТу 76г. 13 типов различающихся между собой грузоподъемностью, максимальными длиной хода и крутящим моментом.

Шифр СК6-2,1-1400 – станок-качалка грузоподъемностью 6 тонн, с максимальной диной хода 2,1м. и максимальным крутящим моментом 1400 кг*м.

Т.к нагрузка на головку балансира и эл.двигатель не одинакова при ходе вверх и вниз поэтому станок качалку уравновешивают. Существует три вида уравновешивания: балансирное, кривошипное и комбинированное.

Неполадки в работе ШСНУ. Нормальная работа ШСНУ может быть нарушена из-за отложений парафина, солей, образования песчанных пробок, а также присутствия газа на приеме насоса.

Борьбу с солями ведут только химическим способом.

Борьбу с парафином ведут так же как при фонтанной эксплуатации за исключением внутреннего покрытия труб.

С вредным влиянием газа на работу глубинного насоса борьбу можно вести следующим образом:

1) увеличить глубину погружения насоса под динамический уровень.

2) устанавливают на приеме насоса газовые якори.

3) используют насосы с уменьшенным вредным пространством.

Установление режима работы ШСНУ. Регулировать режим работы а, следовательно, дебит штанговой установки можно путем изменения длинны хода головки балансира, цикла качаний и диаметра плунжера глубинного насоса. Длина хода головки балансира изменяется путем перестановки пальца шатуна в соответствующее отверстие на кривошипе. Число качаний изменяют путем замены диаметра шкива на эл. двигателе.

2.2 Оценка фонда скважин

Объем добычи нефти, газа и газоконденсата зависит в первую очередь от фонда скважин на начало планируемого года, его изменения в течение планового периода и показателей экстенсивного и интенсивного использования.

Основная часть скважин составляет эксплуатационный фонд, который включает действующие и бездействующие скважины, согласно рисунку 4.

К действующему фонду на начало планового года относятся скважины, которые хотя бы несколько часов работали и давали продукцию в последнем месяце отчетного года. Действующий фонд включает две группы скважин: дающие продукцию и остановленные в последнем месяце отчетного года. По принятой методике скважины, дававшие продукцию и остановленные, а затем возвращенные в работу в предыдущем и последующем месяцах, на конец обоих месяцев числятся в действующем фонде.

К бездействующему фонду на начало планируемого периода относятся скважины, не работающие более одного календарного месяца, эти скважины могут быть остановлены в отчетном году или с прошлых лет.

Скважины эксплуатационного фонда подразделяются на старые, то есть зачисленные в этот фонд до начала, и новые, зачисленные в эксплуатационный фонд в течение планового года. Старые действующие скважины, кроме того, делят на переходящие и восстанавливаемые.

К первой группе относятся скважины, которые в месяце, непосредственно предшествующем плановому периоду, работали (хотя бы несколько часов) и давали продукцию. Ко второй группе относят скважины, вводимые из бездействия в течение планового периода.

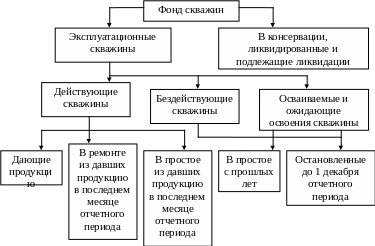

Рисунок 4 – Состав фонда скважин НГДУ
