Технологическая карта разгрузки (погрузки) автомобиля мостовым краном

1. Подготовить место складирования груза, проверить наличие подкладок, соответствие стеллажей грузу, подлежащему складиро­ванию и наличие свободных проходов к месту укладки (рис. П3.7).

2. Подать кран в зону разгрузки (погрузки).

3. Подогнать автопоезд на погрузочно-разгрузочную площадку.

4. Произвести подготовку к разгрузке в следующей последова­ тельности:

а) водителю затормозить автопоезд стояночным тормозом, вклю- 'М1Г1, коробку передач на первую или заднюю передачу и выйти из клОины за пределы опасной зоны;

б) осмотреть крепление груза и убедиться в его надежности и |" «опасности организации строповки.

194

195

Рис. П4.1. Схема

строповки вертикального сосуда

Если закрепление груза не соответствует безопасному ведению строповочных работ (например, отсутствие зазоров для прохода стро­пов, неправильное расположение грузов между собой, когда снятие одного груза может повлечь за собой перемещение другого груза и • др.), разгрузку производить по указаниям ответственного лица.

5. Выбрать такелажную оснастку и застропить груз в соответ­ ствии с его характером и массой.

6. После строповки груза закрепить на нем оттяжки длиной, по­ зволяющей стропальщику выйти за пределы опасной зоны, перед подъемом убедиться в полном освобождении груза от транспортных закреплений, зацепов и в отсутствии на нем незакрепленных пред­ метов.

7. После ухода стропальщиков за пределы опасной зоны груз поднять на 200-300 мм и убедиться в надежности тормозов крана и отсутствии перекосов, зацепов.

8. Поднять груз на высоту, превышающую препятствие не менее чем на 500 мм и, удерживая от разворотов оттяжками, транспортиро­ вать краном к месту складирования.

5. Уложить груз на подготовленное место.

10. Подготовить автопоезд к дальнейшему следованию. Общие требования к грузоподъемным механизмам (кранам), по-

грузочно-разгрузочной площадке, подвижному составу и обслужи­вающему его персоналу, должны выполняться согласно действую щим правилам и инструкциям.

С технологической картой ознакомлен и обязуюсь выполнять:

Крановщик

Стропальщик

Приложение4

СХЕМЫ СТРОПОВКИ ГРУЗОВ

Рис. П4.2. Схема строповки пакета листовой стали

''"<•. П4.3. Схема строповки пакета труб

Рис. П4.4. Схема строповки горизонтального сосуда

19-7

Строп петлевой

Скоба монтажная Строп петлевой

Рис. П4.5. Схема строповки груза,

упакованного в деревянную тару

Строп петлевой

Рис. П4.6. Схема строповки пакета листовых деталей

Скоба монтажная

Строп петлевой

^коба монтажная

Транспортная маркировка

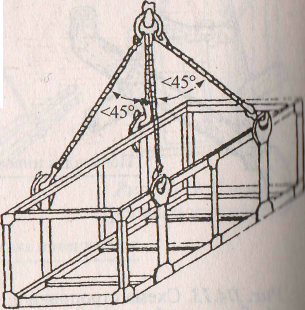

Рис. П4.7. Схема строповки короба

Рис. П4.11. Схема агрегата

строповки

Строп петлевой

Строп четырехветвевой

Рис. П4.8. Схема

строповки проволоки

в бухтах

Рис. П4.9. Схем;!

строповки контейнер,I Подкладка инвентарная

Строп петлевой

198

Рис. П4.10. Схема строповки пакета двутавровых балок

Рис. П4.13. Схема строповки блока трубопроводов

Рис. П4.14. Схема строиоикп детали трубопровода

199

Строп петлевой

Строп петлевой Строп петлевой

Прокладка

Рис.П4.17. Схема

строповки электродвигателя

Рис. П4.16. Схема

строповки детали

трубопровода

Рис. П4.15. Схема строповки задвижки

Рис. П4.18. Строповка лент удавкой

Рис. П4.18а. Строповка лент в приспособлении 0900-4345

Рис. П4.20. Строповка контешн _г

Рис. П4.19. Строповка контейне­ров с газовыми баллонами

Рис. П4.22. Застроповка

малогабаритных ферм

а - универсальными стропами;

б - групповыми стропами из двух

ветвей;

в - полуавтоматическими стропа­ми Смаля

Рис. П4.21. Строповка пакетов плит ДСП

Рис. П4.24. Строповка

двухскатной железобетонной

Уровень деталей

фермы балансирной траверсой

Рис. П4.23. Строповка токарно-винторезного станка

Рис. П4.25. Тара для транспортировки мелких деталей

200

201

Рис. П4.2, а. Строповка листового материала пакетом

Рис. П4.26. Строповка квадратного сортового проката

Приложение 5 НЕИНВЕНТАРНЫЕ ПРЕДОХРАНИТЕЛЬНЫЕ ПРОКЛАДКИ

100мм

Рис. П4.28. Строповка пресс-формы

Рис. П4.27. Тара для транспортировки сыпучих материалов

Рис. П4.29. Строповка

подштамповочной

плиты

Деревянные бруски

Загнутые трубы

Разрезанные трубы с приварными бобышками

Загнутые разрезанные трубы

Рис. П4.32. Строповка опоки

Рис. П4.30. Строповка опоки на траверсе

Рис. П4.31. Строповка опоки на траверсе

202

Рис. П4.33. Стролонм

крупногабаритно I < > листового материала

Загнутые прокладки из листового материала

СПИСОК ЛИТЕРАТУРЫ
