З А Д А Ч А №

Определить наиболее выгодный вариант состава оборудования и распределения нагрузки между энергоблоками станции с блоками 300 МВт на выходные дни: График изменения нагрузки представлен на рисунке. Рассмотреть варианты равномерного разгружения блоков и останова части оборудования.
	Топливная энергетическая характе-ристика блока B = 7,0 + 0,315 Nэ В - т.у.т./ч; Nэ - МВт Топливные затраты на пуск блока без учета разгружения и набора нагрузки Вопр =0,55 (пр - 4 ) + 55 Дополнительные затраты топлива на нестационарность процесса и стабилизацию режима не учитывать.

З А Д А Ч А №

Определить наиболее выгодный состав и режим работы оборудования ТЭС с блоками К-200-130 при прохождении ночного провала графика нагрузки: График изменения нагрузки представлен на рис. 1. Рассмотреть варианты равномерного разгружения блоков и останова части оборудования.
	Топливная энергетическая характе-ристика блока B = 5,0 + 0,312 Nэ В - т.у.т./ч; Nэ - МВт Топливные затраты при останове блока без учета затрат топлива на разгружение и набор нагрузки Вопр =0,2 (пр - 3,5 ) + 35 Вопр - т.у.т.; пр - час. Дополнительные затраты топлива на нестационарность процесса и стабилизацию режима не учитывать.

З А Д А Ч А №

Определить оптимальный уровень загрузки энергоблоков одинаковой мощности, имеющих характеристики удельных расходов представленные на рис. 1, при снижении нагрузки станции до 70 % от Nном. Рассмотреть варианты загрузки: Nmax и Nmin и равномерного разгружения двух блоков. Объяснить полученный результат. Nmin = 40% провала =3 часа р = н=1 час.

З А Д А Ч А №

Определить оптимальный уровень загрузки энергоблоков одинаковой мощности, имеющих характеристики удельных расходов представленные на рис. 1, при снижении нагрузки станции до 80 % от Nном. Рассмотреть варианты загрузки: Nmax и Nmin и равномерного разгружения двух блоков. Объяснить полученный результат. Nmin = 40% провала =6 часов р = н=1 час.

З А Д А Ч А №

Определить удельный расход топлива на выработку пиковой энергии

ГАЭС при следующих условиях:

Удельный расход топлива на блоках, установленных в энергосистеме

b_о = 0,32 кг/кВт ч

При прохождении провала нагрузки энергоблоки должны были бы разгружаться до 50 % от N_ном, что привело бы к увеличению удельного расхода до b_р= 0,36 кг/кВт ч.

За счет работы ГАЭС в насосном режиме мощность блоков сохраняется на номинальном уровне.

КПД ГАЭС принять равным _гаэс = 0,6 .

Nпик=500МВт. Nпров=500МВт. Nст^ном=1000МВт

tпров=5ч. Tпик=3ч.

З А Д А Ч А №

Определить удельный расход топлива на выработку пиковой энергии

ГАЭС при следующих условиях:

Удельный расход топлива на блоках, установленных в энергосистеме

b_о = 0,32 кг/кВт ч

При прохождении провала нагрузки энергоблоки должны были бы разгружаться до 70 % от N_ном, что привело бы к увеличению удельного расхода до b_р= 0,35 кг/кВт ч.

За счет работы ГАЭС в насосном режиме мощность блоков сохраняется на номинальном уровне.

КПД ГАЭС принять равным _гаэс = 0,5 .

Nпик=300МВт. Nпров=700МВт. Nст^ном=1000МВт

tпров=8ч. Tпик=4ч.

З А Д А Ч А №

Используя графоаналитический способ решения, определить продолжительность пиковой нагрузки в течении суток ,при которой целесообразно производить установку специальной пиковой ГТУ, вместо получения пиковой мощности за счет отключения ПВД, если:

b_гту = 335 г/кВт ч; 600 г/кВт ч;

N_пик = 30 МВт; С_т = 1000 руб/т.у.т.

Удельные капиталовложения в ГТУ составляют k = 12000 руб/кВт

Е_н = 0,12; Е_а = 0,05 .

В качестве критерия использовать приведенные затраты. Принять продолжительность работы блока в течении года - 300 суток в год.

ЗАДАЧА №

Определить КПД ГАЭС, если агрегаты ГАЭС имеют следующие показатели:

Учесть сопротивление трубопроводов и арматур. Считать, что потеря давления в них составляет 5% от величины напора.

ЗАДАЧА №

Определить объем верхнего водохранилища ГАЭС, если в часы пиковой нагрузки мощность ГАЭС составляет N_пик =500МВт. Продолжительность пиковой нагрузки _пик = 4 часа. Объем водохранилища определить с 10% запасом. Коэффициент интильтрации принять =1,5%. Высота отметки верхнего водохранилища Н = 100м. Сопротивлением трубопроводов пренебречь. Необходимые КПД агрегатов выбрать самим.

З А Д А Ч А №

Определить наиболее выгодный вариант состава оборудования и распределения нагрузки между энергоблоками станции с блоками 300 МВт на выходные дни: График изменения нагрузки представлен на рис. 1. Рассмотреть варианты равномерного разгружения блоков и останова части оборудования.
	Топливная энергетическая характе-ристика блока B = 7,0 + 0,315 Nэ В - т.у.т./ч; Nэ - МВт Топливные затраты на пуск блока без учета разгружения и набора нагрузки Вопр =0,55 (пр - 4 ) + 45 Дополнительные затраты топлива на нестационарность процесса и стабилизацию режима не учитывать.

З А Д А Ч А №

Используя графоаналитический способ определить, продолжительность пиковой нагрузки в течение суток, при которой целесообразно производить установку специальной пиковой ГТУ, вместо получения пиковой мощности за счет ограничения отпуска тепла из регулируемых отборов.

Принять в качестве исходных данных : b_ГТУ=330 г/кВт ч, с_Т=1100 руб/т.у.т.,

N_ПИК=25 МВт, b_ТЭЦ^ПИК=550 г/кВт ч. Величина ограничения отбора составляет

Q_ОТБ=50 Гкал/ч. Удельные капиталовложения в ГТУ k_ГТУ=12000 руб/кВт ч. Удельные капиталовложения в замещающие ПВК kПВК=150000 руб/Гкал. Принять _ПВК=0,85,

Q_Н^Р=7000 ккал/кг.

З А Д А Ч А №

Определить максимальную пиковую мошность, которую в течение 5 часов может развить ГАЭС. Если объем верхнего водохранилища V=1000000 м³. Высота верхнего водохранилища h=100 м.в.с.. Потеря напора в трубопроводах и арматуры h=10 %. КПД гидротурбины _Т=0,8, _ЭМ=0,97.

Плотность воды =1000 кг/м³.

Задача № Для конденсационной турбины определить прирост мощности при отключении ПВД. Изменением давления в проточной части и конденсаторе пренебречь.
	Исходные данные для расчета:

Задача № Для конденсационной турбины определить удельный расход топлива на дополнительную пиковую мощность, получаемую за счет отключения ПВД. Изменением давления в проточной части и конденсаторе пренебречь. Нагревом питательной воды в насосе пренебречь.

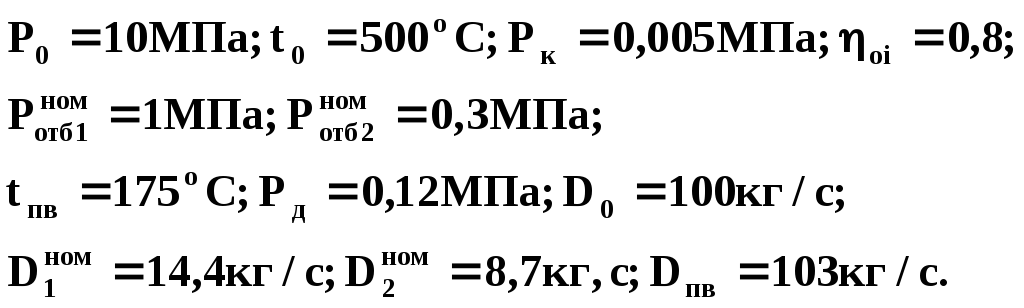

	Исходные данные для расчета:

ЗАДАЧА №

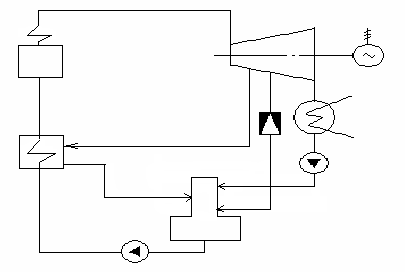

Как изменится мощность теплофикационной турбины, работающей по тепловому графику, схема которой представлена на рисунке, при обводе 50% сетевой воды помимо ПСГ, если отпуск тепла из отборов сохраняется неизменным.

Исходные данные для расчета: Потерями давления в подводящих трубопроводах - пренебречь.

ЗАДАЧА №

Как изменится удельный расход топлива на выработку электроэнергии для теплофикационной турбины, работающей по тепловому графику и представленной на рисунке, при обводе 40% сетевой воды помимо ПСГ, если отпуск тепла из отборов сохраняется неизменным.

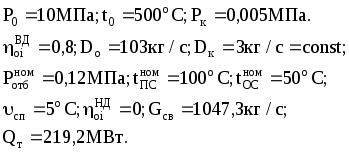

Исходные данные для расчета:

Задача №

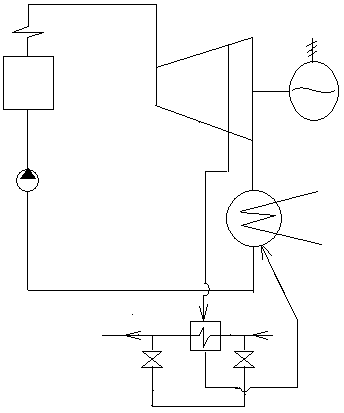

Как изменится мощность теплофикационной турбины, работающей по тепловому графику, схема которой представлена на рисунке, при обводе 20% сетевой воды помимо ПСГ, если отпуск тепла из отборов остается неизменным. Потерями давления в подводящих трубопроводах пренебречь.

Исходные данные: p_o = 12,75 МПа, t_o = 500 ^oC, p_к = 5 кПа, η^чвд_oi=0.8, D_o = 103 кг/с, D_к = 3 кг/с = const, t_{пр ном} = 100 ^oC, t_{ос ном} = 50 ^oC,

υ_сп = 5 ^оС, η^чнд_oi =0, G_св =1047,3 кг/с, Q_т = 219,2 МВт.

Задача №

Используя графоаналитический способ решения, определить продолжительность пиковой нагрузки в течение суток, при которой целесообразно производить установку специальной пиковой ГТУ, вместо получения пиковой мощности за счет отключения ПВД, если b_ГТУ = 365 г/кВт·ч, b_ПВД ^ПИК = 600 г/кВт·ч, ΔN_пик = 30 МВт, С_т = 1500 руб/т.у.т. Удельные капиталовложения в ГТУ составляют 12000 руб/кВт. Е_н = 0,12; Е_а = 0,05.

В качестве критерия использовать приведенные затраты. Принять продолжительность работы блока в течение года – 300 суток. Дополнительные затраты топлива, связанные с пуском и остановом ГТУ составляют 3 т.у.т. за цикл (пуск-останов). В течение суток предусматривается два пиковых включения ГТУ ( Взять τ_пик=2 и 15 часов).

Задача №

Для энергоблока, представленного на рисунке, определить изменение расхода пара на деаэратор турбины, при отключении ПВД. Расход пара и начальные параметры на входе в турбину остались неизменными. Нагревом воды в питательном насосе пренебречь. ПВД работает без охлаждения дренажа.

Исходные данные:

Р₀= 10 МПа; t₀= 500 ⁰C; Р_к= 0,005 МПа; η_oi= 0,8;

Р₂^ном= 0,3 МПа; υ_ПВД= 3⁰С; t_ПВ= 175 ⁰С; Р_Д^ном= 0,12 МПа;

D_ПВ= 100 кг/с; D₁^ном= 14,4 кг/с.

Изменением давления и температуры в отборе на деаэратор при отключении ПВД пренебречь.

ЗАДАЧА №

Определить величину изменения потерь теплоты в конденсаторе турбины при отключении ПВД и неизменном расходе пара в голову турбины.

Исходные данные для расчета:

ПВД работает без охладителя дренажа.

Расход циркводы и ее температуры на входе в конденсатор не меняется. Величину недогрева в конденсаторе принять постоянной.

ЗАДАЧА №

Используя графоаналитический способ определить, продолжительность пиковой нагрузки в течение суток, при которой целесообразно производить установку специальной пиковой ГТУ, вместо получения пиковой мощности за счет ограничения отпуска тепла из регулируемых отборов.

Принять в качестве исходных данных:

Величина ограничения отбора составляет

Удельные капиталовложения в ГТУ

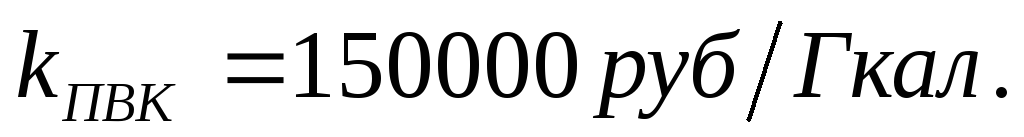

Удельные капиталовложения в замещающие ПВК Принять

В качестве критерия использовать приведенные затраты. Принять продолжительность работы блока в течение года – 300 суток. Рассчитать не менее 2-х точек

З А Д А Ч А №

Для энергоблока с турбиной К-300-240 и с прямоточным котлом типа ТГМП-344 определить стартовый расход топлива (природный газ) В_старт в % от номинального при t_вз = 300^оС. Теплота сгорания природного газа Q_н^с = 36467 кДж/нм^{3 .} Расход пара турбиной в номинальном режиме Д_о.н = 264 кг/с, начальные параметры пара Р_о = 25 МПа и t_о = 560^оС, расход пара на промперегрев Д_пп = 225 кг/с, его параметры t`<sub>пп</sub> = 300<sup>о</sup>С, P`_пп = 4МПа; t_пп’’= 560^оС; Р_пп’’= 3,5 МПа; параметры питательной воды t_пв.н = 270^оС; Р_пв = 35МПа.

Питательная вода в режиме растопки t_пв = 104^оС. Доля тепла, воспринимаемого от сжигаемого топлива поверхностями нагрева котла до В3 _вз = 0,6. Давление пара в тракте котла до В3 в растопочном режиме Р_вз = 20 МПа. КПД котла в номинальном режиме _ка.н = 94%, а в растопочном режиме составляет 70% от номинального с учетом затраты тепла на аккумуляцию.

З А Д А Ч А №

Для начального этапа пуска блока с турбиной К-300-240 и с прямоточным котлом ТГМП-314 после розжига горелок при закрытой встроенной задвижке ВЗ и с растопочным расходом питательной воды при отключенном пароперегревателе и сбросе среды через ВС в РР определить абсолютное и процентное количество пара и воды на выходе из РР. При Р_рр=0,6 МПа.

Задано: Д_о.н = 264 кг/с, t_вз = 300^оС и Р_вз = 20МПа.

Считать растопочный расход питательной воды Д_р =0,3 Д_о.н.

Изобразить фрагмент пусковой схемы блока к задаче.

Прилагается выписка из таблиц термодинамических свойств воды и водяного пара Ривкина и Александрова.

Ps	МПа	0,2	0,3	0,4	0,5	0,6
h`	кДж/кг	504,7	561,5	604,7	640,1	670,4
h``	кДж/кг	2706,9	2725,5	2738,5	2748,5	2756,4
