Преимущества и недостатки
Преимущества трансформатора масляного
Преимущества силовых масляных трансформаторов типа ТМГ
Силовые трансформаторы типа ТМГ изготавливаются в гофробаке, заполненном дегазированным маслом в вакуумной камере. Гофрированные баки обеспечивают необходимую поверхность охлаждения, без применения съемных охладителей.
В трансформаторах ТМГ используются герметичные баки без расширителя. Отсутствие расширителя исключает контакт масла с окружающей средой, предотвращая тем самым процессы увлажнения, окисления и шламообразования. Благодаря этому масло не меняет своих диэлектрических свойств в течение всего срока службы.
Масляные герметичные силовые трансформаторы разработаны специально для энергоемких потребителей крупных городов. Отличаются компактными размерами и большой степенью надежности. ТМГ станут отличным решением для реконструируемых подстанций и вновь возводимых энергообъектов.
Преимущества силовых масляных трансформаторов типа тм
Гибкость характеристик — возможно изготовление малошумных, морозостойких, сейсмостойких, экономичных трансформаторов с уменьшенными потерями, а также трансформаторов в гофробаке, с нестандартными параметрами. Широкий выбор схем соединения обмоток.
Надежность — оборудование устойчиво к перегрузкам и коротким замыканиям. Используется цельносварной бак усиленной конструкции. Преимущества силовых масляных трансформаторов типа ТМЗ
Преимущественно трансформаторы ТМЗ используются на крупных промышленных объектах и распределительных подстанциях.
Трансформаторы ТМЗ выполнены в герметичном исполнении, в качестве конструктивной защиты масла используется сухой азот (принцип азотной подушки между зеркалом масла и крышкой трансформатора ТМЗ). Исполнение вводов трансформатора ТМЗ - фланцевые, расположенные на торцевых стенках бака. Трансформаторы ТМЗ могут работать как самостоятельное изделие, так и в составе КТП.
Работа трансформаторов с перегрузкой

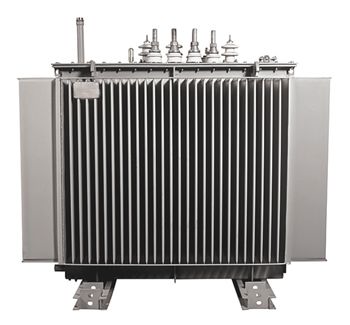

Трансформаторы распределительные трехфазные масляные типа ТМГ
Диапазон мощности - 25-2500 кВА
Номинальное напряжение первичной обмотки ВН-6; 10кВ
Регулирование напряжения ПБВ со стороны ВН - ±2х2,5%
Трансформаторы этого типа выполнены в герметичном исполнении с полным заполнением маслом. Температурные изменения объема масла компенсируются изменением объема гофрированных стенок бака за счет пластичной их деформации. Преимуществом герметичных трансформаторов является то, что масло не имеет непосредственного контакта с атмосферой, исключая поглощения влаги из окружающей среды.

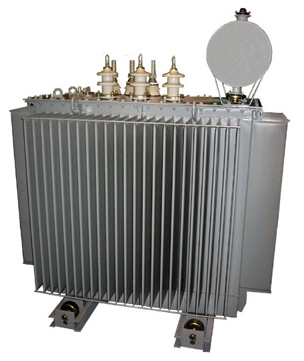

Трансформаторы распределительные трехфазные масляные типа ТМ
Диапазон мощности - 25-2500 кВА
Номинальное напряжение первичной обмотки ВН –6,10 кВ
Регулирование напряжения ПБВ со стороны ВН - ±2х2,5%
Трансформаторы силовые с расширителем с естественным масляным охлаждением. Маслорасширитель, установленный на крышке бака, имеет вентиляционные отверстия, соединенные с воздухом, давление масла в трансформаторе остается постоянным и не зави¬сит от температуры.
По заказу потребителя трансформатор может быть изготовлен с радиаторным баком.
Трансформаторы распределительные трехфазные масляные типа ТМ
Диапазон мощности - 25-2500 кВА
Номинальное напряжение первичной обмотки ВН - 6; 10кВ
Регулирование напряжения ПБВ со стороны ВН - ±2х2,5%
Трансформатор трехфазный масляный герметичный с газовой защитой, с азотной подушкой, предназначен для комплектных трансформаторных подстанций, изготавливаемых для нужд народного хозяйства. Азотная подушка обеспечивает защиту масла от окисления и компенсирует температурные колебания объема масла.
