2.2 Выполнение стыков и соединений, определение их объемов
Процесс заделки стыков несущих сборных железобетонных конструкций состоит из сварки выпусков арматуры или закладных деталей, антикоррозийной защиты закладных деталей, замоноличивания стыков бетоном или раствором. При заделке стыков ограждающих конструкций выполняют дополнительно тепло-, гидроизоляцию и герметизацию.
Объемы работ по заделке стыков.
Наименование стыка |
Эскиз |
Единица измерения |
Количество, шт. |
Бетон, м3 |
Опалубка, м2 |
Сварной шов, пог. м |
|||
Один стык |
Все стыки |
Один стык |
Все стыки |
Один стык |
Все стыки |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Стык крайней колонны с фундаментом |
|
м3 |
36 |
0,9 |
32,4 |
– |
– |
– |
– |
Стык средней колонны с фундаментом |
|
м3 |
36 |
1,0 |
36 |
– |
– |
– |
– |
Стык подкрановой балки с колонной |
|
пог. м, м2, м3 |
96 |
0,02 |
1,92 |
0,2 |
1,92 |
0,8 |
76,8 |
Стык фермы с крайней колонной |
|
м |
36 |
– |
– |
– |
– |
0,5 |
18 |
Стык фермы со средней колонной |
|
м, м3 |
18 |
0,04 |
0,72 |
– |
– |
0,5 |
9 |
Стык плиты покрытия с фермой и между собой |
|
м, м3 |
288 |
0,1 |
28,8 |
– |
– |
0,3 |
86,4 |
Стык стеновых панелей с колоннами и между собой |
|
м, м3 |
160 |
0,05 |
8 |
– |
– |
0,8 |
128 |
2.3 Расчет исходных данных для выбора монтажных кранов:
Расчет ведем для кранов:
Кран КС 5363 Кран МКП 25
Монтажная масса конструкции:
Рм – монтажная масса элемента,т.
Монтажная высота:
Нтрстр=hо+hэл+hзап+hстр+hпол
hо – проектная отметка установки конструкции, м.
hзап – запас по высоте; принимаем 0.5 м.
hэл – высота элемента, м.
hстр – высота строповки, м.
hпол – высота полиспаста крана; принимаем 1.0 м.
Крайняя колонна:
Нтрстр =0,00+11+0,5+0,9+1,0=13,4 м.
Средняя колонна:
Нтрстр =0,00+11+0,5+0,9+1,0=13,4 м.
Подкрановая балка пролетом 6 м:
Нтрстр =6,3+0,8+0,5+5,0+1,0=13,6 м.
Стропильная ферма:
Нтрстр =10+3,0+0,5+1,8+1,0=16,3м.
Плита покрытия:
Нтрстр =13,0+0,3+0,5+2,0+1,0=16,8 м.
Стеновая панель:
Нтрстр =+0,5+2,0+1,0=13,5 м.
Вылет крюка крана КС 5363:
Lкр=(d+b/2)(Нтрстр -hш)/( hпол+ hстр)+с, м
d – запас; принимаем 0.5 м.
b – ширина элемента со стороны стоянки крана, м.
Нтрстр – монтажная высота, м
hш – высота шарнира крана; принимаем 1.630 м.
hпол – высота полиспаста крана; принимаем 1.0 м.
hстр – высота строповки элемента, м.
с – расстояние от оси крана до шарнира; принимаем 1.250 м.
Крайняя колонна:
lкр=(0,5+0,6/2)·(13,4-1,63)/(1,0+0,9)+1,250=6,2 м.
Средняя колонна:
lкр=(0,5+0,6/2)·(13,4-1,63)/(1,0+0,9)+1,250=6,2 м.
Подкрановая балка пролетом 6 м:
lкр=(0,5+0,55/2)·(13,6-1,63)/(1,0+5,0)+1,250=7,4 м.
Стропильная ферма:
lкр=(0,5+0,24/2)·(16,3-1,63)/(1,0+1,8)+1,250=4,5 м.
Плита покрытия:
Lкр=(0,5+2,980/2)·(16,8-1,63)/(1,0+2,0)+1,250=9,3 м.
Стеновая панель:
lкр=(0,5+0,24/2)·(13,5-1,63)/(1,0+2,0)+1,250=3,7 м.

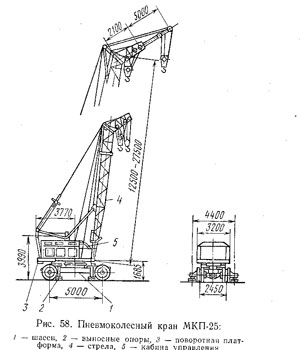

Вылет крюка крана МКП 25:
Lкр=(d+b/2)(Нтрстр -hш)/( hпол+ hстр)+с, м
d – запас; принимаем 0.5 м.
b – ширина элемента со стороны стоянки крана, м.
Нтрстр – монтажная высота, м
hш – высота шарнира крана; принимаем 1,685 м.
hпол – высота полиспаста крана; принимаем 1.0 м.
hстр – высота строповки элемента, м.
с – расстояние от оси крана до шарнира; принимаем 2,1 м.
Крайняя колонна:
lкр=(0,5+0,6/2)·(13,4-1,685)/(1,0+0,9)+2,1=7 м.
Средняя колонна:
lкр=(0,5+0,6/2)·(13,4-1,685)/(1,0+0,9)+2,1=7 м.
Подкрановая балка пролетом 6 м:
lкр=(0,5+0,55/2)·(13,6-1,685)/(1,0+5,0)+2,1=8,3 м.
Стропильная ферма:
lкр=(0,5+0,24/2)·(16,3-1,685)/(1,0+1,8)+2,1=5,3 м.
Плита покрытия:
Lкр=(0,5+2,980/2)·(16,8-1,685)/(1,0+2,0)+2,1=10,1 м.
Стеновая панель:
lкр=(0,5+0,24/2)·(13,5-1,685)/(1,0+2,0)+2,1=4,5 м.
Длина стрелы для Крана КС 5363:
lкр – вылет крюка крана, м.
hш – высота шарнира крана; принимаем 1.63 м.
Hстр – высота подъема стрелы,м.
с – расстояние от оси крана до шарнира; принимаем 1.25 м.
Крайняя колонна:
Средняя колонна:
Подкрановая балка пролетом 6 м:
Стропильная ферма:
Плита покрытия:
Стеновая панель:
Длина стрелы для Крана МКП 25:
lкр – вылет крюка крана, м.
hш – высота шарнира крана; принимаем 1.685 м.
Hстр – высота подъема стрелы,м.
с – расстояние от оси крана до шарнира; принимаем 2,1 м.
Крайняя колонна:
Средняя колонна:
Подкрановая балка пролетом 6 м:
Стропильная ферма:
Плита покрытия:
Стеновая панель:
