33. Вибір режиму нейтрали мережі.
При создании новых предприятий, внедрении новых технологических процессов и организации новых производственных участков встает вопрос о том, какую электросеть лучше использовать. Рассмотрим два наиболее распространенных вида 3-фазных электросетей, уже знакомых нам из предыдущих параграфов: 3-фазную 3-проводную с изолированной нейтралью (система IT) и 3-фазную 4-проводную с глухо-заземленной нейтралью (система TN-C).
При выборе сети и режима нейтрали, исходят из технологических соображений и соображений безопасности.
С точки зрения технологических соображений наиболее удобной является 3-фазная 4-проводная сеть с глухо-заземленной нейтралью, так как она дает потребителю два вида напряжения: фазное и линейное. Обычно мощное технологическое оборудование включают на линейное (более высокое) напряжение. Менее мощное оборудование, электроприборы, электрифицированный инструмент включают на фазное напряжение. Менее удобной является 3-фазная 3-проводная с изолированной нейтралью. Так как дает потребителю лишь линейное напряжение.
Из соображений безопасности оценим значения токов, протекающие через тело человека, в обоих видах сетей. Обе сети рассмотрим в двух режимах: нормальном и аварийном.
.
а б

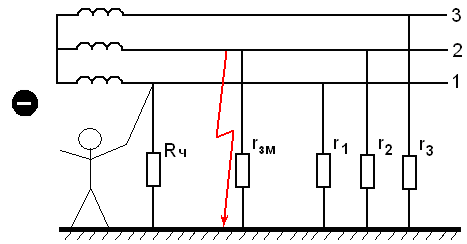

Рисунок 11- Система IT в нормальном (а) и аварийном (б) режимах
Как отмечалось раньше, безопасность человека в 3-фазной 3-проводнаой сети с изолированной нейтралью определяется главным образом состоянием ее изоляции. В общем случае - не только активным, но и емкостным сопротивлением между проводами и землей (см. рис. 12 а).
В 3-фазной 4-проводной сети с глухо-заземленной нейтралью безопасность человека в меньшей степени зависит от состояния изоляции (см. рис. 12 б).
;
а б

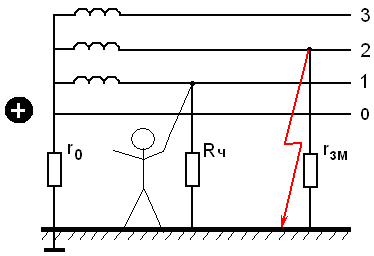

Рисунок 12 - Система TN-C в нормальном (а) и аварийном (б) режимах
Если требуется короткая сеть (десятки метров), не разветвленная, а следовательно, имеющая малое активное и емкостное сопротивление относительно земли; открытая сеть (легко доступная для визуального осмотра), применяют 3-фазную 3-проводную с изолированной нейтралью. На практике такие сети используются на открытых технологических площадках, на подвижных объектах, при проведении временных и горных работ.
Если требуется сеть большей длины, разветвленная, а следовательно, имеющая большое активное и емкостное сопротивление с землей; сеть, скрытая штукатуркой или другими элементами здания, применяют 3-фазную 4-проводную сеть с глухозаземленной нейтралью. На практике такие сети используют на стационарных объектах (в зданиях промышленных предприятий, учреждений, организаций, жилых домах городской и сельской местности и т. д.).
