26. Классификация приміщень за ступенем небезпеки ураження людини електричним струмом.
Помещения без повышенной опасности не содержат признаков повышенной или особой опасности.
Помещения с повышенной опасностью характеризуются наличием одного и признаков повышенной опасности.
помещения бывают:
*Сырые - помещения, в которых относительная влажность воздуха длительно превышает 75% (потолок и стены не покрыты влагой).
**Особо сырые - помещения, в которых относительная влажность воздуха близка к 100% (потолок, стены, пол и предметы покрыты влагой).
*Жаркие
- помещения, в которых температура
воздуха длительно (более 1 суток) превышает
35
С.
*Пыльные - помещения, в которых по условиям производства выделяется технологическая пыль, способная оседать на проводах и проникать вовнутрь машин и аппаратов. Различают помещения с токопроводящей пылью (графитная, угольная, металлическая и др.) и нетокопроводящей пылью (пыль абразивных материалов, древесная, цементная и др.).
**Помещения с химически активной или органической средой - помещения с длительным содержанием агрессивных паров, газов, отложений и плесени, разрушающих изоляцию и токоведущие части электрооборудования.
Знаком
«
»
обозначены признаки повышенной
опасности. К
признакам повышенной опасности относятся
также:
- токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т. д.);
- возможность одновременного прикосновения человека к соединенным с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т. д., с одной стороны, и к металлическим корпусам электрооборудования - с другой.
Знаком « » обозначены признаки особой опасности.
Особо опасные помещения характеризуются наличием одного из следующих условий:
- хотя бы одного признака особой опасности;
- не менее двух признаков повышенной опасности.
27. Ознаки приміщень з підвищеною небезпекою і особливо небезпечних.
см. пред. вопрос.
28.Что таке нейтраль мережі? Які бувають режими нейтралі?
Нейтраль – общая точка обмоток генераторов или трансформаторов, питающих сеть. Напряжения на выходных зажимах источника электроэнергии, измеренные относительно нейтрали, равны.
Глухозаземленная нейтраль источника электроэнергии – нейтраль генератора или трансформатора в сетях трехфазного тока напряжением до 1 кВ, присоединенная к заземляющему устройству непосредственно или через малое сопротивление.
Изолированная нейтраль – нейтраль генератора или трансформатора в сетях трехфазного тока напряжением до 1 кВ, не присоединенная к заземляющему устройству или присоединенная к нему через приборы сигнализации, измерения, защиты и подобные им устройства, имеющие большое сопротивление.
29. Види електричних мереж. Векторна діаграма напруг.

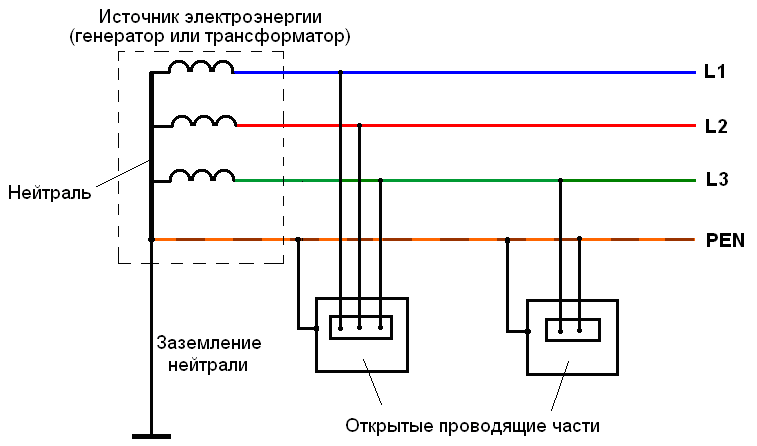

Система TN-C – система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (см. рис. 3). При этом совмещенный нулевой и рабочий провод обозначается символом PEN.
Рисунок 3 - Система TN-C

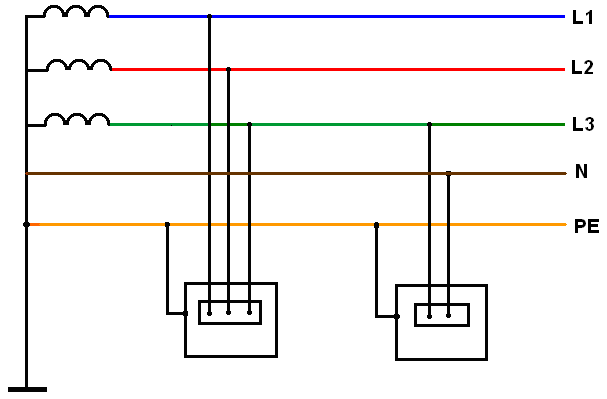

Система TN-S – система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (см. рис.4).
Рисунок 4 - Система TN-S

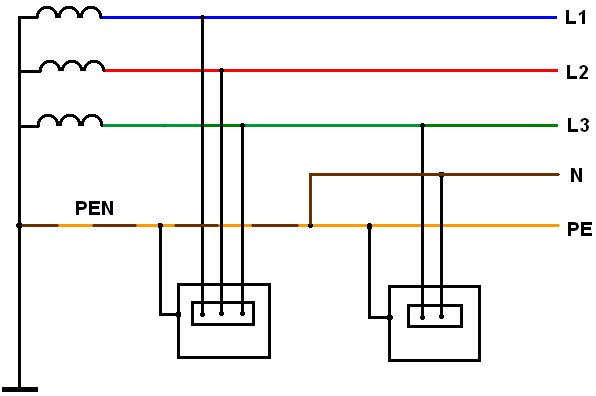

Система TN-C-S – система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника электроэнергии (см. рис. 5).
Рисунок 5 - Система TN-C-S

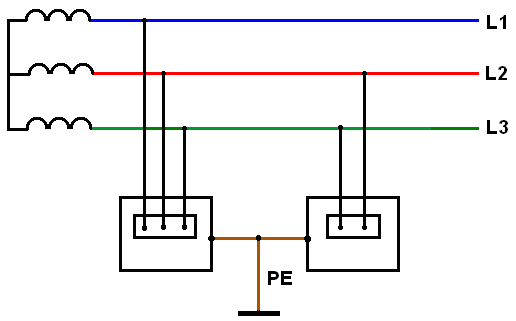

Система IT – система, в которой нейтраль источника электроэнергии изолирована от земли или заземлена через приборы или устройства, имеющее большое сопротивление, а открытые проводящие части электроустановки заземлены (см. рис. 6). В этом случае защитный заземляющий проводник обозначается так же, как и нулевой защитный проводник, т.е. PE – проводник.
Рисунок 6 - Система IT
Система TT – система, в которой нейтраль источника электроэнергии глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (на рис. не показана).
30. Розгляньте небезпеку двополюсного дотику людини в електричних мережах змінного струму напругою до 1000 В.
