4.2. Разработка траншеи под глинистой суспензией

Технология разработки траншеи зависит от выбранного механизма: буровой или ковшовый. Подробно технология разработки грунта различными машинами приведена в [4], стр. 82-110.

Технологическая схема разработки грунта в траншее под глинистым раствором с использованием бурового проходческого агрегата СВД-500 показана на рис. 12.

Технологическая схема разработки круглых траншей в грунте траншеекопателем ГТ-ВНИИГС приведена на рис. 13.

4.3. Установка арматурного каркаса в траншею

Установке арматурного каркаса в траншею предшествуют следующие процессы:

- монтаж ограничителей;

- очистка дна траншеи от осадка эрлифтом или грязевым насосом;

- замена загрязнённой суспензии на свежую.

Установка арматурного каркаса в траншею, заполненную чистой глинистой суспензией, выполняется в следующей последовательности: строят арматурный каркас, поднимают его и перемещают краном к траншее; опускают каркас в траншею и закрепляют на воротнике. Продолжительность нахождения каркаса в глинистой суспензии до укладки бетонной смеси не должно превышать 8 часов.

Т ехнологическая схема установки арматурного каркаса в траншею приведена на рис. 14.

Рис. 12. Технологическая схема разработки ограждающей стены подземного сооружения способом «стена в грунте» с помощью машинного

комплекса СВД-500:

1 – проходческий агрегат СВД-500; 2 – ситогидроциклонная установка; 3 – ограждающий шаблон; 4 – установлен для заполнения траншеи бетоном; 5 – рельсовый путь; 6 – траншея; 7 – кран грузоподъёмностью 7-10т; 8 – грязевой насос; 9 – ёмкость для бетонитового раствора; 10 – быстроходные смесители БС-2 для приготовления глинистых растворов; 11 – центробежный насос; 12 – транспортная бадья для бетона; 13 – растворопровод; 14 – воздуховодный шланг; 15 – компрессоры

Р ис. 13. Технологическая схема разработки ограждающей стены круглого подземного сооружения способом «стена в грунте» с помощью траншеекопателя ГТ-ВНИИГС:

а – проходка траншеи на ближайшей к блоку очистки части сооружения; б – то же, на удалённой от него; 1 – траншеекопатель; 2 – грязевой насос; 3 – блоки очистки раствора; 4 – глиномешалка; 5 – центробежный самовсасывающийся насос; 6 – шланг для заливки чистого раствора; 7 – компрессор; 8 – труба-лоток; 9 – форшахта; 10 – промежуточная ёмкость; 11- шламовый насос

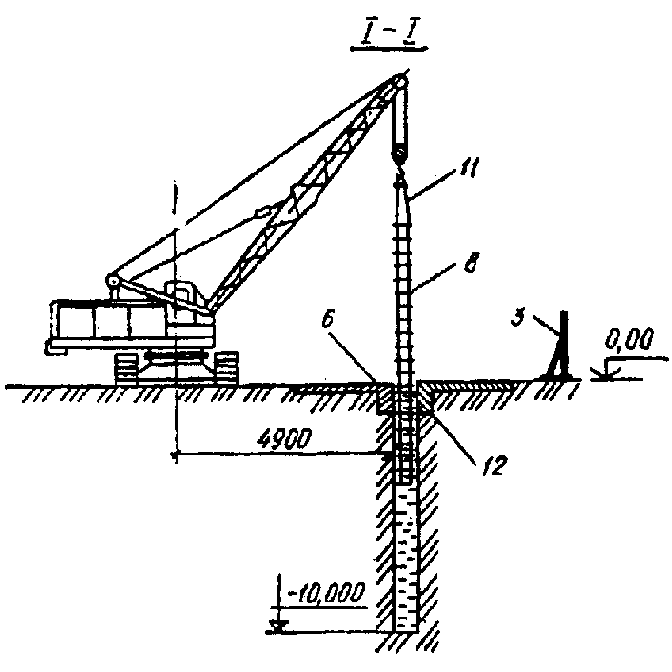

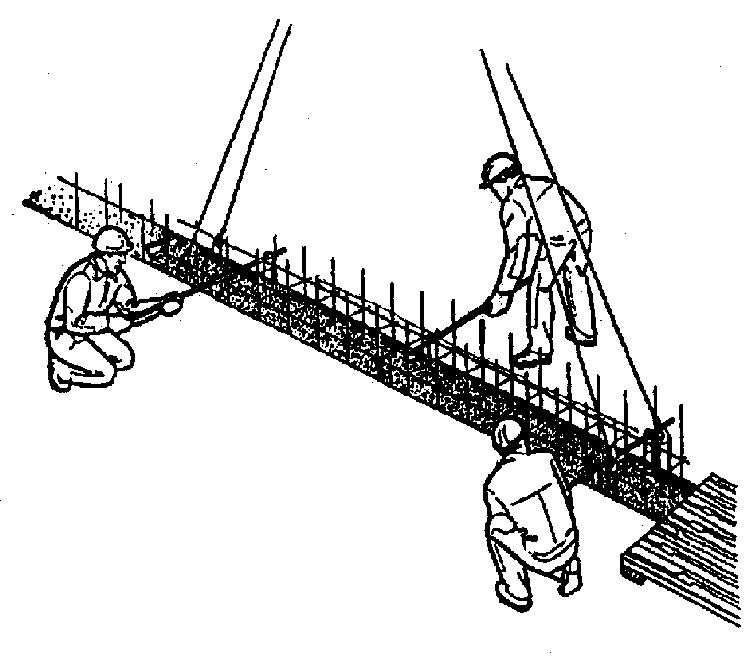

Рис. 14. Технологическая схема установки арматурного каркаса в траншею:

1 – площадка складирования арматурных каркасов; 2 – кран; 3 – инвентарное ограждение опасной зоны стройплощадки; 4 – разрабатываемая траншея; 5 – целик грунта; 6 – форшахта; 7 – разделительная перемычка; 8 – устанавливаемый арматурный каркас; 9 – установленный и забетонированный каркас; 10 – стык между забетонированными захватками; 11 – строп; 12 – уровень глинистой суспензии

4.4. Установка оборудования и бетонирование ограждающей стены методом впт

Для бетонирования ограждающей стены методом ВПТ необходимо следующее оборудование:

• комплект бетонолитных труб из звеньев длиной 1,0 – 3,0 м;

• клапанное устройство, закрывающее выход бетонной смеси из бетонной трубы в момент её первоначального заполнения;

• опорная вышка для бетонолитной трубы с приспособлением для периодического снятия очередных звеньев трубы в процессе бетонирования;

• поворотная бадья;

• автобетоносмеситель.

Оборудование для укладки бетона в траншею методом ВПТ показано на рис. 15.

Установку бетонолитной трубы с бункером в траншею, заполненную глинистым раствором, выполняют в следующем порядке:

• устанавливают опорную вышку на воротник траншеи;

• собирают секции бетонолитной трубы из звеньев;

• устанавливают бетоноприемный бункер на бетонолитную трубу.

Т ехнологическа схема бетонирования ограждающей стены методом ВПТ показана на рис. 16.

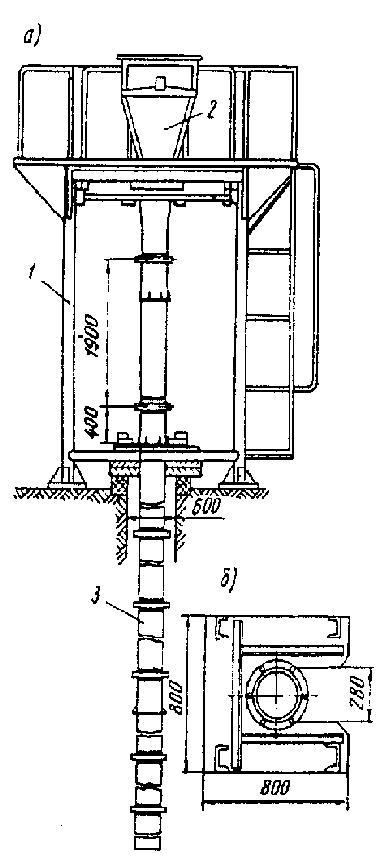

Рис. 15. Оборудование для укладки бетона методом ВПТ:

а – вышка с воронкой и бетонолитной трубой; б – опорная шайба; 1 – вышка; 2 – воронка для укладки бетона; 3 – бетонолитная труба.

а )

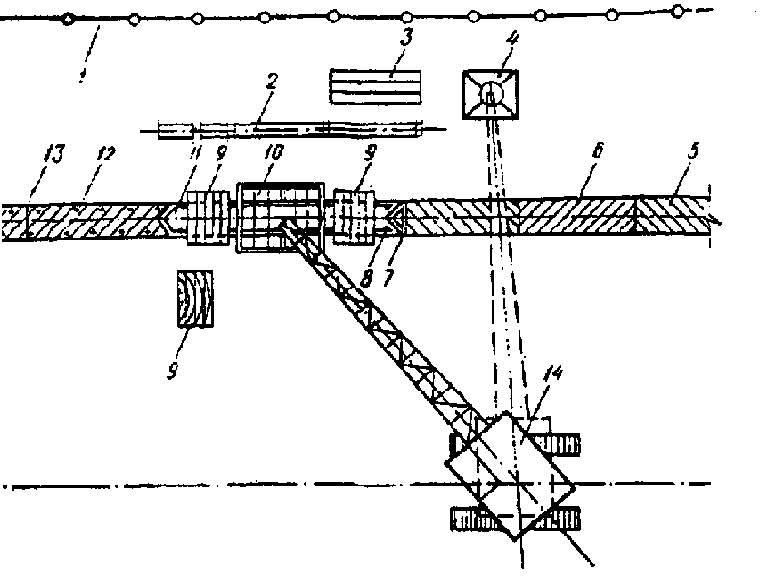

1 – инвентарное ограждение опасной зоны стройплощадки; 2 – секция бетонолитной трубы; 3 – звенья бетонолитной трубы; 4 – приемный бункер; 5 – разрабатываемая траншея; 6 – целик грунта; 7 – разделительная перемычка; 8 – арматурный каркас; 9 – деревянные плиты настила; 10 – опорная рама; 11 – участок траншеи, готовый к бетонированию; 12 – забетонированный участок стены; 13 – стык смежных захваток; 14 – самоходный кран.

б)

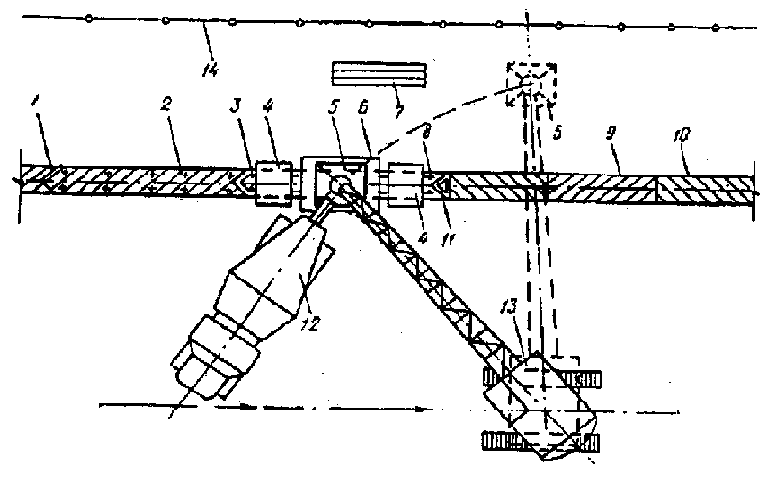

1 – стык смежных захваток; 2 – забетонированный участок стены; 3 – бетонируемый участок стены; 4 – деревянные щиты настила; 5 – приемный бункер с бетонолитной трубой; 6 – опорная рама; 7 – место складирования звеньев труб; 8 – арматурный каркас; 9 – целик грунта; 10 – разрабатываемая траншея; 11 – разделительная перемычка; 12 – автобетоносмеситель; 13 – самоходный кран; 14 – инвентарное ограждение опасной зоны стройплощадки.

в )

Рис. 16. Схема бетонирования траншей с глинистым затвором методом ВПТ:

а – установка оборудования для бетонирования очередной захватки;

б – подача бетона в бетоноприемный бункер;

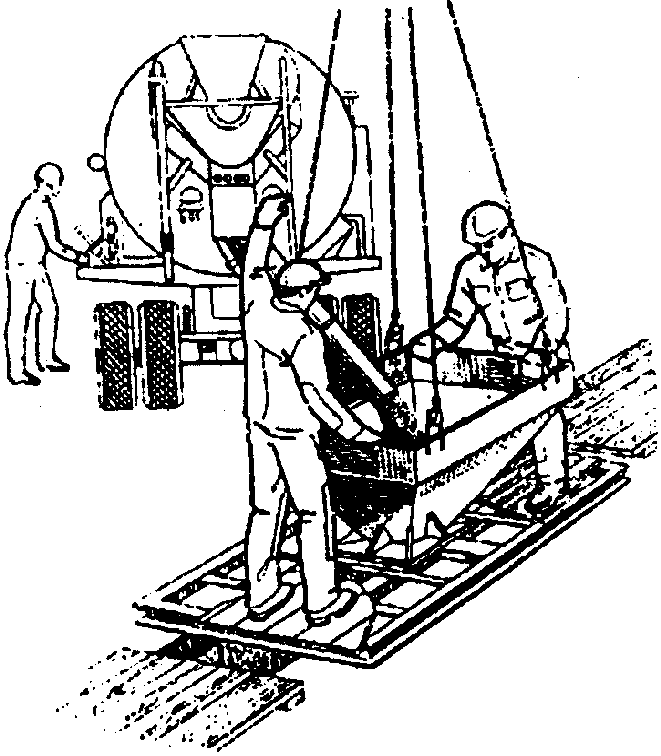

в – внешний вид процесса подачи бетона в бетоноприемный бункер.
