27. Ознаки приміщень з підвищеною небезпекою і особливо небезпечних.
см. пред. вопрос.
28.Что таке нейтраль мережі? Які бувають режими нейтралі?
Нейтраль – общая точка обмоток генераторов или трансформаторов, питающих сеть. Напряжения на выходных зажимах источника электроэнергии, измеренные относительно нейтрали, равны.
Глухозаземленная нейтраль источника электроэнергии – нейтраль генератора или трансформатора в сетях трехфазного тока напряжением до 1 кВ, присоединенная к заземляющему устройству непосредственно или через малое сопротивление.
Изолированная нейтраль – нейтраль генератора или трансформатора в сетях трехфазного тока напряжением до 1 кВ, не присоединенная к заземляющему устройству или присоединенная к нему через приборы сигнализации, измерения, защиты и подобные им устройства, имеющие большое сопротивление.
29. Види електричних мереж. Векторна діаграма напруг.

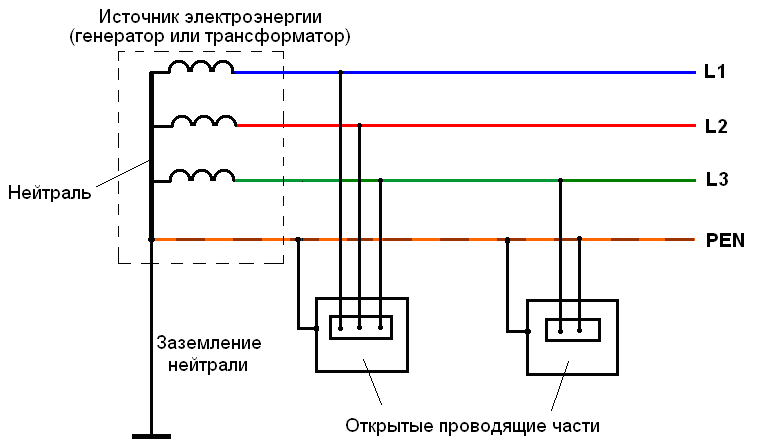

Система TN-C – система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (см. рис. 3). При этом совмещенный нулевой и рабочий провод обозначается символом PEN.
Рисунок 3 - Система TN-C
Система TN-S – система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (см. рис.4).
Рисунок 4 - Система TN-S
Система TN-C-S – система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника электроэнергии (см. рис. 5).
Рисунок 5 - Система TN-C-S
Система IT – система, в которой нейтраль источника электроэнергии изолирована от земли или заземлена через приборы или устройства, имеющее большое сопротивление, а открытые проводящие части электроустановки заземлены (см. рис. 6). В этом случае защитный заземляющий проводник обозначается так же, как и нулевой защитный проводник, т.е. PE – проводник.
Рисунок 6 - Система IT
Система TT – система, в которой нейтраль источника электроэнергии глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (на рис. не показана).
30. Розгляньте небезпеку двополюсного дотику людини в електричних мережах змінного струму напругою до 1000 В.
31. Аналіз небезпеки трифазної мережі змінного струму напругою до 1000в з ізольованою нейтраллю (неповне і глухе замикання).
неполное замыкание

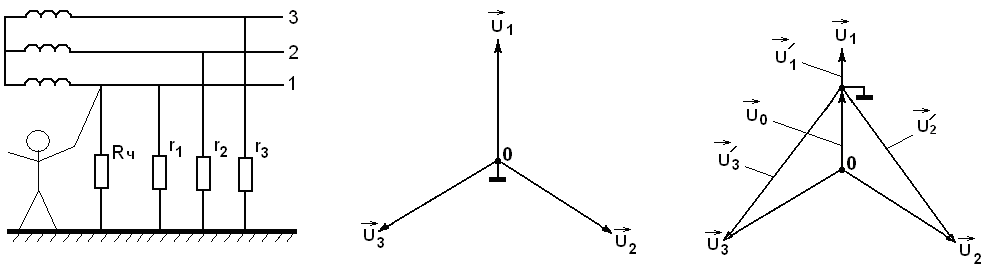

На рис. 7 показаны: электрическая схема (а), векторная диаграмма до включения человека (б) и векторная диаграмма после включения человека (неполного замыкания фазы на землю).
а б в
Рисунок 7 – Система IT в нормальном режим
ток через тело человека
- на исход поражения человека электротоком влияют: фазное напряжение, сопротивление тела человека и сопротивления изоляции фаз относительно земли (в том числе емкостные сопротивления);
- сопротивление изоляции каждой фазы относительно земли должно быть не менее 500 кОм;
- для снижения опасности поражения электротоком необходимо, чтобы кожа человека была чистой, сухой и не имела повреждений. Не допускаются к работе люди больные и находящиеся в состоянии алкогольного опьянения.
- в качестве дополнительных мер защиты следует применять диэлектрические коврики, щиты, перчатки, боты, инструмент с надежной изоляцией рукояток .
глухое замыкание

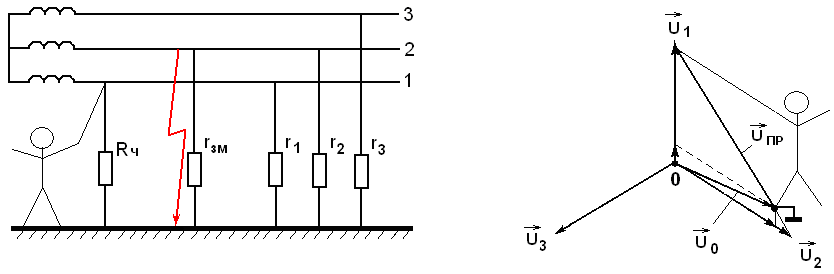

Состояние сети в нормальном режиме работы рассмотрено в предыдущем вопросе (см. рис. 7. б). На рис. 8 показаны: электрическая схема (а) и векторная диаграмма (б) после касания человека к фазе 1 и глухого замыкания фазы 2 на землю. Последнее условие означает, что сеть находится в аварийном режиме.
а б
Рисунок 8 - Система IT в аварийном режиме
- на исход поражения человека электротоком влияют: линейное напряжение и сопротивление тела человека;
- допускается эксплуатировать только исправную сеть. Для этого необходим постоянный контроль изоляции сети;
- в качестве мер защиты следует применять диэлектрические коврики, щиты, перчатки, боты, инструмент с надежной изоляцией рукояток
