Для схемы №2

Результаты расчета графиков нагрузок для “варианта 2” (рис. 2.2) сведены в табл. 1.7—1.9.

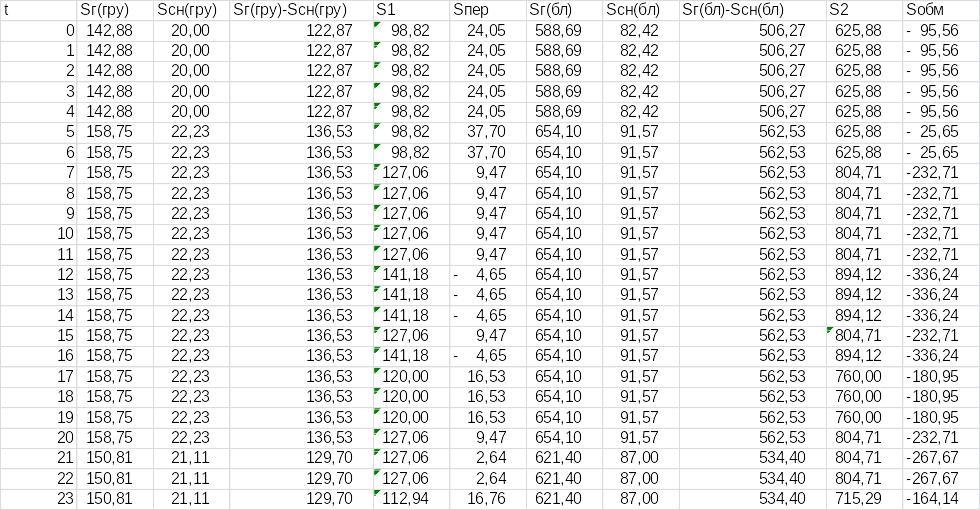

Суточные графики мощностей в нормальном режиме станции.

Таблица 1.7

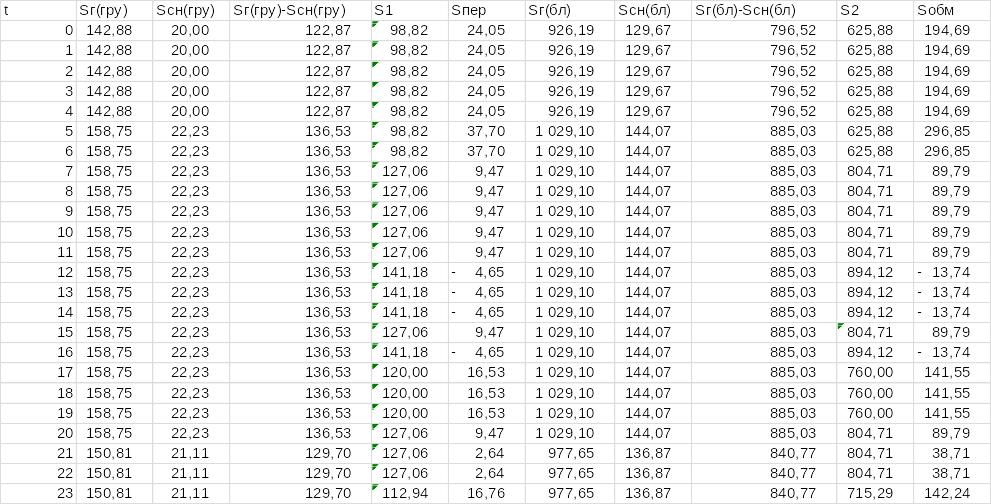

Суточные графики мощностей с учетом ремонта на ГРУ.

Таблица 1.8

Суточные графики мощностей с учетом ремонта на блоках.

Таблица 1.9

Выбор трансформаторов

Выбор трансформатора блока. Блок «генератор-трансформатор» не имеет поперечных электрических связей и подключается непосредственно к РУ повышенного напряжения. Поэтому условия работы трансформатора полностью определяются номинальной мощностью генератора. Так как трансформатор должен пропускать без перегрузки полную мощность генератора и напряжение его обмоток должны соответствовать, с одной стороны, напряжению ОРУ, а с другой – напряжению генератора, то блочный трансформатор выбираем по следующим условиям:

В соответствии с этими условиями выберем трансформаторы для 1-ого и 2-ого варианта схемы:

1-ый вариант:, Трансформаторы связи ТРДЦН-63000/330/10;

2-а ТВВ-320-2ЕУ3 - 2-а ТДЦ-400000/330

ТВВ-220-2ЕУ3 - ТДЦ-250000/330

2-ой вариант: Трансформаторы связи ТРДЦН-63000/330/10

ТВВ-320-2ЕУ3 - ТДЦ-400000/330

2-а ТВВ-220-2ЕУ3 - 2-а ТДЦ-250000/330

ТВФ-110-2ЕУ3 - ТДЦ125000/330

Выбор трансформатора связи. Вариант 1. Графики перетока мощности в нормальном и ремонтном режимах приведены на Таблица 1.4-1.6 и их сравнение показывает, что по максимуму мощности наиболее тяжелым является график аварийного режима на ГРУ. Для трансформаторов допускается двукратная перегрузка, поэтому при установке двух параллельно работающих трансформаторов их номинальная мощность выбирается по условию:

Намечаем к установке два трансформатора связи типа ТРДНС-40000/330 и проверяем их на перегрузочную способность при выводе одного трансформатора в ремонт (аварийный режим).По графику (Таблица 1.5) определяем время перегрузки трансформатора получаем t=17 ч. Далее по этому графику определяем следующие коэффициенты:

1. коэффициент максимальной нагрузки:

2. эквивалентная (среднеквадратичная) мощность начальной нагрузки, определяемая по интервалам времени, когда :

коэффициент начальной нагрузки (недогрузки):

3. эквивалентная (среднеквадратичная) мощность начальной нагрузки, определяемая по интервалам времени, когда :

коэффициент перегрузки:

Таким образом, с помощью коэффициентов К₁ и К₂ реальный график нагрузки преобразован в эквивалентный по тепловому износу двухступенчатый график. При правильном преобразовании реального графика в двухступенчатый должно соблюдаться условие:

(1,54>1,66 ).

Вывод:Данный трансформатор не подходит т.к. не выполняется условие.

Намечаем к установке два трансформатора связи типа ТРДЦН-63000/330 и проверяем их на перегрузочную способность при выводе одного трансформатора в ремонт (аварийный режим).По графику (Таблица 1.5) определяем время перегрузки трансформатора получаем t=4 ч. Далее по этому графику определяем следующие коэффициенты:

1. коэффициент максимальной нагрузки:

2. эквивалентная (среднеквадратичная) мощность начальной нагрузки, определяемая по интервалам времени, когда :

коэффициент начальной нагрузки (недогрузки):

3. эквивалентная (среднеквадратичная) мощность начальной нагрузки, определяемая по интервалам времени, когда :

коэффициент перегрузки:

Таким образом, с помощью коэффициентов К₁ и К₂ реальный график нагрузки преобразован в эквивалентный по тепловому износу двухступенчатый график. При правильном преобразовании реального графика в двухступенчатый должно соблюдаться условие:

(1,17>1,05 ).

Вывод: Соблюдение условия (1,17>1,05 ) позволяет принять для установки в 1-ый вариант схемы два трансформатора связи типа ТРДЦН-63000/330.

Выбор трансформатора связи. Вариант 2. Графики перетока мощности в нормальном и ремонтном режимах приведены на Таблица 1.7-1.9 и их сравнение показывает, что по максимуму мощности наиболее тяжелым является график аварийного режима на ГРУ. Для трансформаторов допускается двукратная перегрузка, поэтому при установке двух параллельно работающих трансформаторов их номинальная мощность выбирается по условию:

Намечаем к установке два трансформатора связи типа ТРДНС-40000/330 и проверяем их на перегрузочную способность при выводе одного трансформатора в ремонт (аварийный режим).По графику (Таблица 1.8) определяем время перегрузки трансформатора получаем t=17 ч. Далее по этому графику определяем следующие коэффициенты:

4. коэффициент максимальной нагрузки:

5. эквивалентная (среднеквадратичная) мощность начальной нагрузки, определяемая по интервалам времени, когда :

коэффициент начальной нагрузки (недогрузки):

6. эквивалентная (среднеквадратичная) мощность начальной нагрузки, определяемая по интервалам времени, когда :

коэффициент перегрузки:

Таким образом, с помощью коэффициентов К₁ и К₂ реальный график нагрузки преобразован в эквивалентный по тепловому износу двухступенчатый график. При правильном преобразовании реального графика в двухступенчатый должно соблюдаться условие:

(1,52>1,63 ).

Вывод:Данный трансформатор не подходит т.к. не выполняется условие.

Намечаем к установке два трансформатора связи типа ТРДЦН-63000/330 и проверяем их на перегрузочную способность при выводе одного трансформатора в ремонт (аварийный режим).По графику (Таблица 1.8) определяем время перегрузки трансформатора получаем t=4 ч. Далее по этому графику определяем следующие коэффициенты:

7. коэффициент максимальной нагрузки:

8. эквивалентная (среднеквадратичная) мощность начальной нагрузки, определяемая по интервалам времени, когда :

коэффициент начальной нагрузки (недогрузки):

9. эквивалентная (среднеквадратичная) мощность начальной нагрузки, определяемая по интервалам времени, когда :

коэффициент перегрузки:

Таким образом, с помощью коэффициентов К₁ и К₂ реальный график нагрузки преобразован в эквивалентный по тепловому износу двухступенчатый график. При правильном преобразовании реального графика в двухступенчатый должно соблюдаться условие:

(1,15>1,04 ).

Вывод: Соблюдение условия (1,15>1,04 ) позволяет принять для установки в 2-ый вариант схемы два трансформатора связи типа ТРДЦН-63000/330.
