3. Компоновка структурной схемы тэц.
Для получения оптимального проектного решения обычно разрабатывают несколько вариантов структурной схемы энергоустановки и выбирают из них лучший по результатам технико-экономической оценки. Критерием выбора является минимум приведенных затрат. В учебном проекте для данного анализа достаточно разработать два варианта. На рис.1.3 приведены два варианта структурных схем ТЭЦ, имеющие равноценные технические и экономические характеристики. Для обоих вариантов выбрана комбинированная схема ТЭЦ с наличием ГРУ и блоков. Вариант имеет следующую установленную мощность:
Ртэц1=120МВт, Ртэц2 = 760 МВт;
Схема №1
P1=126 МВт P2=874МВт
Схема №2
P1=127 МВт P2=873МВт

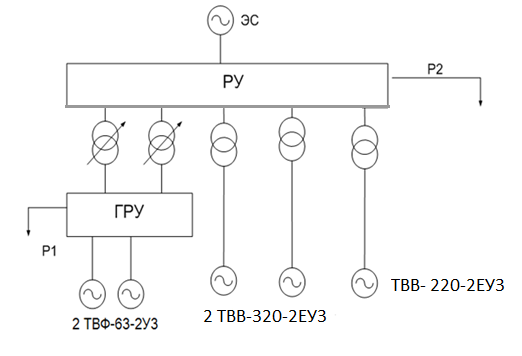

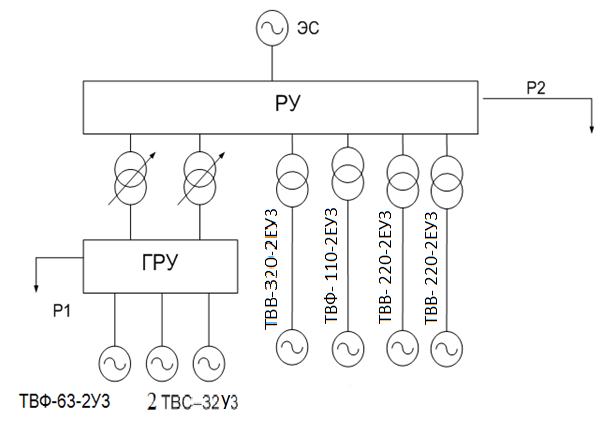

Рис. 1.3. Структурные схемы проектируемой электроустановки: схема 1, схема 2.
4. Расчет графиков нагрузок.
Целью данных расчетов является определение графиков перетока мощности через трансформаторы связи и графиков обменной мощности станции с энергосистемой. Первый график необходим для выбора трансформаторов связи, второй график позволяет определить необходимое число линий связи станции с энергосистемой и с потребителем.
При расчёте графиков нагрузок, собственные нужды станции принимаем равными 14% ( вид топлива уголь) от полной мощности генераторов (формулы 2, 6).

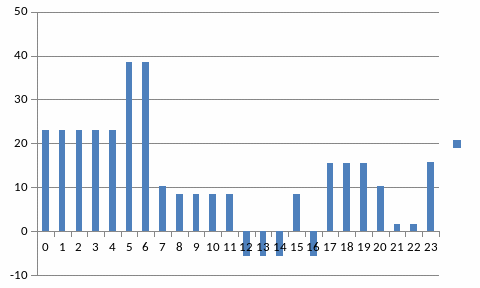

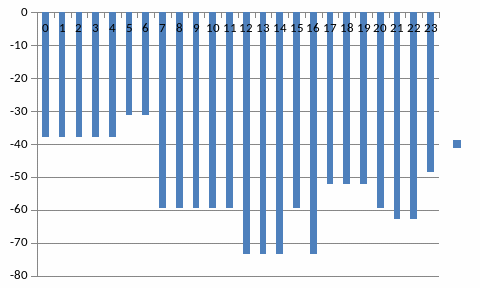

Результаты расчёта графиков нагрузок для « Схемы1» (рис. 1.3) сведены в таблице 1.4 – 1.6. Суточные графики перетоков мощности для нормального и аварийного режимов ГРУ приведены на рис. 1.4 и 1.5 соответственно.
Расчет нормального режима работы станции производим по формулам 1 – 8.
=
(1)
Sсн
гру
=
(2)
S1
=
(3)
Sпер
=
-
-
S1
(4)
Sбл
=
(5)
Sсн
бл
=
Sбл
(6)
S2
=
(7)
Sобм = Sбл + Sпер- S2- Sсн бл (8)
Для схемы №1
Результаты расчета графиков нагрузок для “варианта 1” (рис. 2.1) сведены в табл. 1.4—1.6.

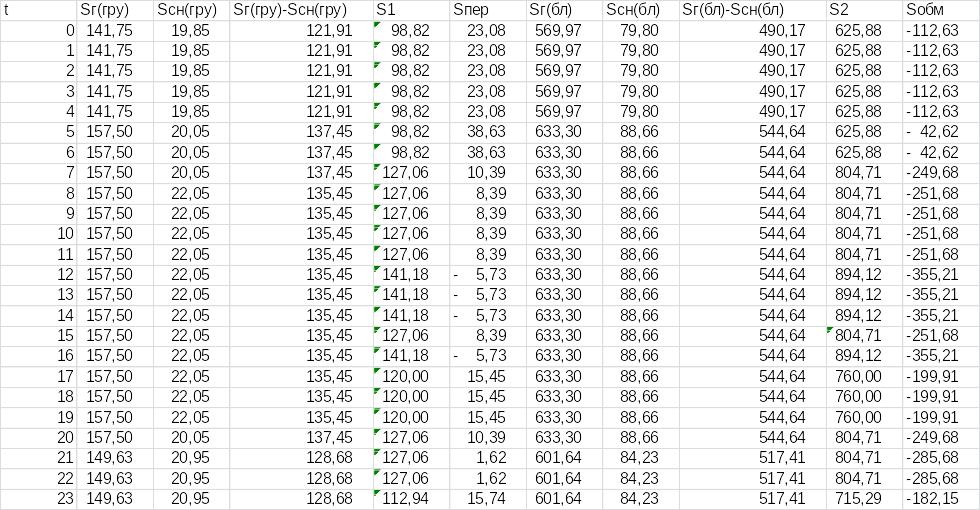

Суточные графики мощностей в нормальном режиме станции
Таблица 1,4

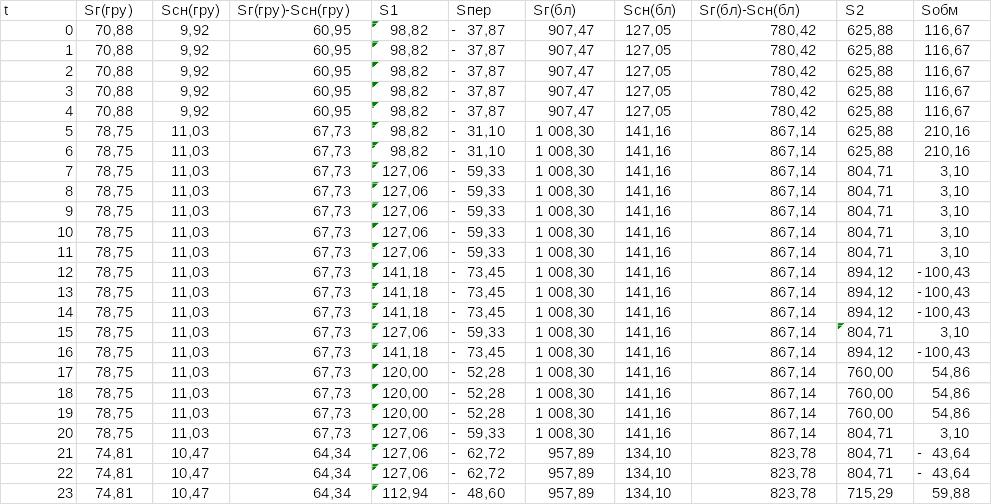

Суточные графики мощностей с учетом ремонта на ГРУ.
Таблица 1.5

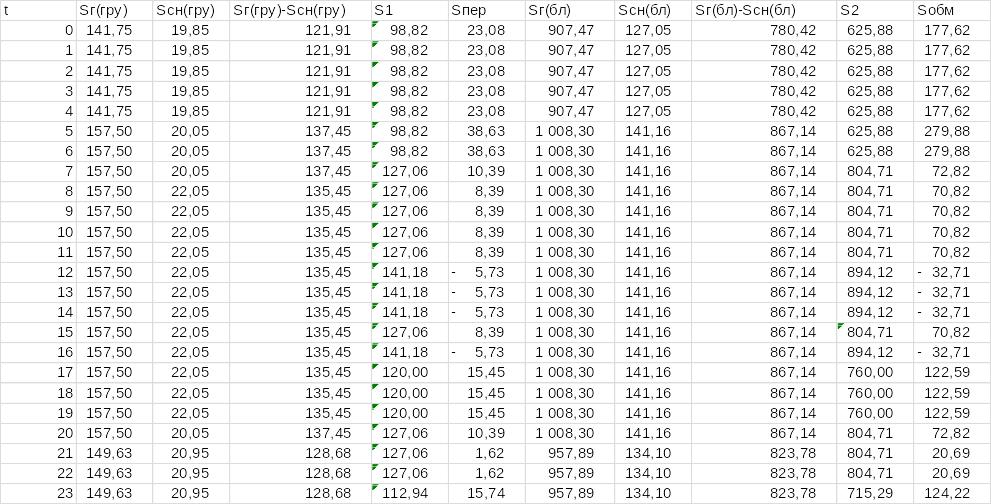

Суточные графики мощностей с учетом ремонта на блоках.
Таблица 1.6
