Домашнее задание

«Электрическая часть станций и подстанций»

«Компоновка и расчет главной электрической схемы ТЭЦ»

Вариант 18

Выполнил: ст. гр. Эб-310

Лаптев М. Н.

Проверил:

Долингер С.Ю.

Омск 2013

Содержание

1. ВВЕДЕНИЕ

2. Задание

3. Выбор структурной схемы

4. Выбор трансформаторов

5. Выбор схем распределительных устройств

6. Технико-экономический расчёт

7. Каталожные данные генераторов, трансформаторов

1. Введение

Курсовой проект по дисциплине «Электрическая часть станций и подстанций» является одной из наиболее важных частей дисциплины.

В этом курсовом проекте проводим расчет теплоэлектростанции (ТЭЦ).

ТЭЦ имеют следующие особенности:

1. сооружается вблизи или черте промышленных предприятий и городов

2. около тепловой нагрузки

3. большую часть вырабатываемой электрической энергии выдается на генераторном напряжении местной нагрузи в радиусе 5-10 км (исключения составляют лишь станции блочного типа с генераторами большой мощности)

4. работают по частично вынужденному графику нагрузки из-за потребителей тепловой энергии

5. недостаточно маневренны, и мобильны (синхронизация и набор нагрузки требуют 3-8 часов, в том числе набор нагрузки после синхронизации еще 0.5-1 часов.)

Генераторное напряжение ТЭЦ составляет 6 или 10 кВ, на таких напряжениях производится питание местных потребителей. Трансформаторы связи обеспечивают выдачу избыточной мощности в систему и регулирование питание местной нагрузки. На ТЭЦ блочного типа вырабатываемая энергия, как правило, выдается с систему на напряжение 110-220 кВ.

В перспективе строительства отходят от постройки ТЭЦ в близи городов и предпочтение отдают строительству блочных станций в районах добычи топлива в близи угольных разрезов или месторождений газа это делается из-за недостаточной экологичности тепловых электростанций, но тогда они не выдают тепловую энергию и являются конденсационными электрическими станциями.

2. Исходные данные

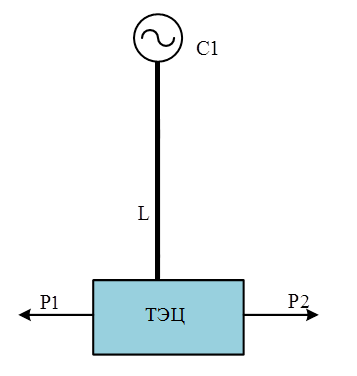

Рис. 1 Схема подключения проектируемой ТЭЦ к энергосистеме

Таблица 1.1

Технические параметры станции	Усл.обозн.	Ед.изм.	18
Мощность станции	Ртэц	МВт	1000
Вид топлива			уголь
Суточный график работы генераторов	Табл. №		3
Параметры первого потребителя
- напряжение	U1	кВ	10
- максимум активной мощности	Р1	%	12
- вид промышденности		Рис. №	13
Параметры второго потребителя
- напряжение	U2	кВ	330
- максимум активной мощности	Р2	%	76
- вид промышденности		Рис. №	13
Параметры Энергосистемы 1	ЭС 1
- мощность энергосистемы	S1	МВ·А	29000
- относительное сопротивление	Хс1	о.е.	0.79
Параметры Энергосистемы 2	ЭС 2
- мощность энергосистемы	S2	МВ·А
- относительное сопротивление	Хс2	о.е.
Схема соединения энергосистем и станции		Рис. №	1
Длина линий электропередач	L1	км	240

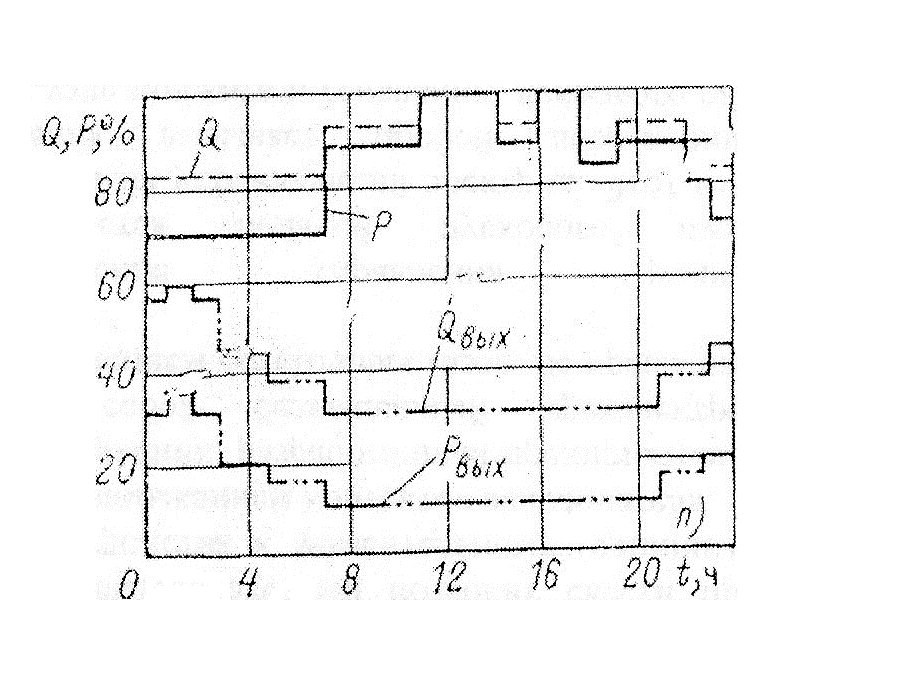

Рис 1.2 Типовые суточные графики электрических нагрузок а) Печатные и отдельные фабрики вид промышленности первого предприятия.

б) Печатные и отдельные фабрики вид промышленности второго предприятия.

Суточный график нагрузки генераторов станции Таблица 1.2

Час	Рген,%
0	90
1	90
2	90
3	90
4	90
5	100
6	100
7	100
8	100
9	100
10	100
11	100
12	100
13	100
14	100
15	100
16	100
17	100
18	100
19	100
20	100
21	95
22	95
23	95
