3.2 Проверочный расчет клиноременной передачи.
3.2.1 Проверка долговечности ремня
Долговечность ремня по частоте пробегов определяется из условия:
3.2.2 Проверка прочности ремня
Прочность передачи определяется из условия:
где σν- напряжение от центробежных сил, МПа
ρ– плотность материала ремня, ρ =1400 кг/м3 ([1],стр. 100)
-
напряжение изгиба, МПа
E – модуль упругости материала ремня, E=90Мпа ([1],стр. 100)
σ1 - напряжение растяжения ведущей ветви ремня, МПа
F0 - сила натяжения одного ремня, Н
Ft - окружная сила, Н
3.2.3 Проверка ресурса наработки передачи
Базовый ресурс наработки:
где Tср - ресурс наработки при среднем режиме работы, Tср=2000 часов ([1],стр. 101);
K1– коэффициент режима нагрузки, K1=1 ([1], стр. 96, табл. 1.9);
K2 - коэффициент климатических условий, K2=0,75 ([1], стр. 101)
Количество используемых комплектов ремней за срок службы передачи (t∑):
Примем
3.3 Силы натяжения и нагрузки на шкивах.
Натяжение ведущей ветви:
Натяжение ведомой ветви:
Сила, действующая на вал шкива:
где

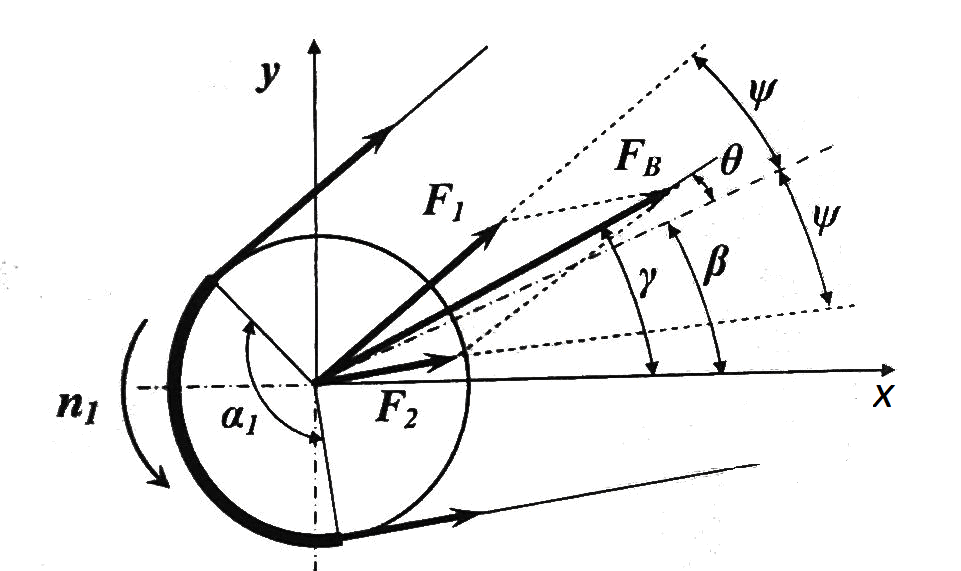

Угол между вектором
и линией центров шкивов:
где
- коэффициент тяги
передачи
Угол наклона вектора к горизонту:
где
- угол наклона цепи
Горизонтальная и вертикальная составляющие нагрузки на валы привода:
Сводная таблица расчетов клиноременной передачи.
d1, мм |
d2, мм |
Lp, мм |
a, мм |
z |
C |
Ft, Н |
F0, Н |
F1, Н |
200 |
560 |
2500 |
627,59 |
7 |
14 |
487 |
42,1 |
76,9 |
F2, Н |
FB, Н |
Fx, Н |
Fу, Н |
P1=15 кВт U=2,8 n1=2940 об/мин |
||||
7,3 |
581 |
564,7 |
136,6 |
Список используемой литературы.
М.А. Сляднев, С.А. Макушкин "Проектирование модифицированных приводов нефтегазового оборудования" Часть I, 2011.
М.А. Сляднев, С.А. Макушкин "Проектирование модифицированных приводов нефтегазового оборудования" Часть II, 2011.
