5. Тепловой расчет и проверка червяка на жесткость.

5.1. Тепловой расчет

Сводная таблица результатов расчета червячной передачи.

aw, мм	m, мм		q		x		d1, мм		dw1, мм		da1, мм		df1, мм		b1, мм		γw
250	10		10		0		100		100		120		76		200
d2, мм		da2, мм		df2, мм		daM2, мм		b2, мм		η		Ft1= Fa2, Н		Ft2= Fa1, Н		Fr1= Fr2, Н
400		376		355		430		80		0,95		2620		2293		834,6
Отвод избыточного тепла не предусмотрен

2.Расчет цилиндрической косозубой передачи. Исходные данные для расчёта:

Рис.1. Кинематическая схема

1. Крутящий момент на колесе

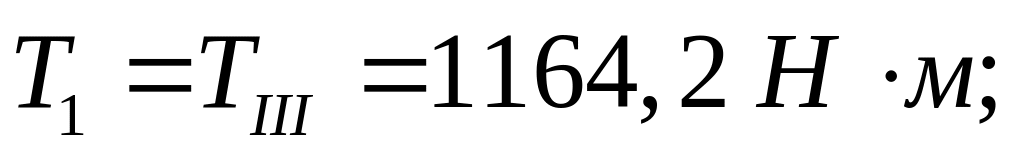

2. Крутящий момент на шестерне

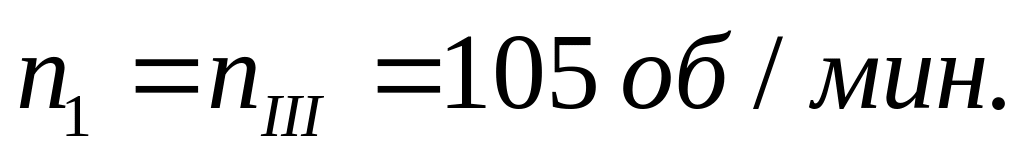

3. Частота вращения шестерни

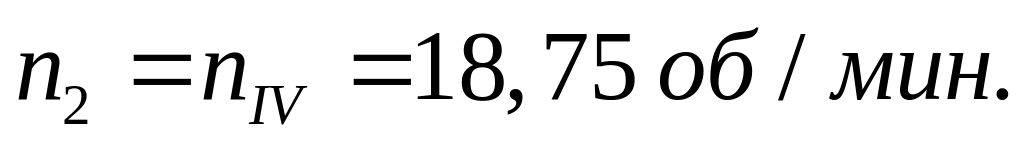

4. Частота вращения колеса

5. Передаточное число

6. Параметры графика нагрузки

7) Кратковременная перегрузка (пусковая характеристика электродвигателя)

Расчет:

1. Выбор материалов и определение допускаемых напряжений.

1.1. Выбор материала (табл. 8.8 стр.162 [4])

Для шестерни – 35ХМ; улучшение; НВ₁=241;

σ_T1=800 МПа;

Для колеса – сталь 50; нормализация; НВ₂=179-228, НВ_m2=203,5; σ_T2=350МПа.

1.2. Определение допускаемых напряжений.

1.2.1.Контактные напряжения.

Находим допускаемые контактные напряжения для передачи в целом:

1.2.2.Напряжения изгиба.

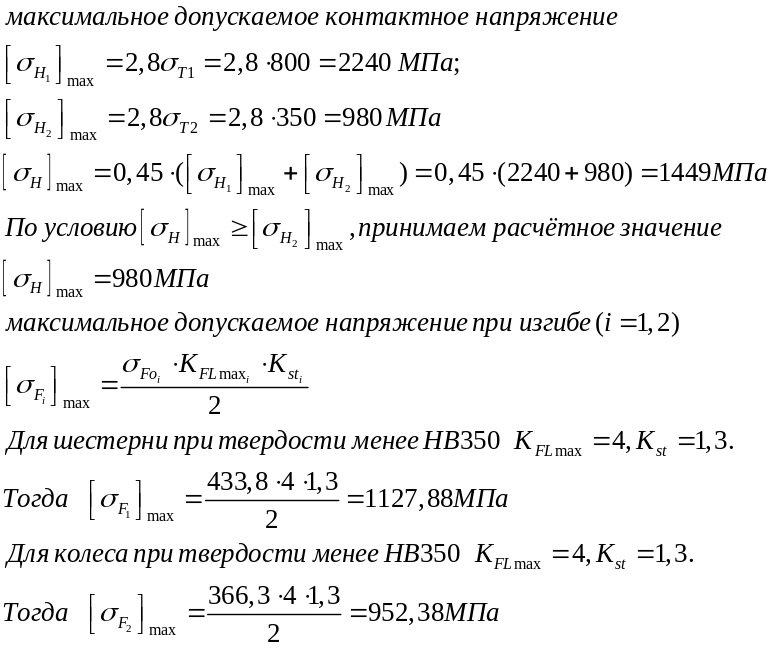

1.2.3. Допускаемые напряжения при расчете на кратковременную перегрузку

2. Проектный расчет цилиндрической косозубой передачи.

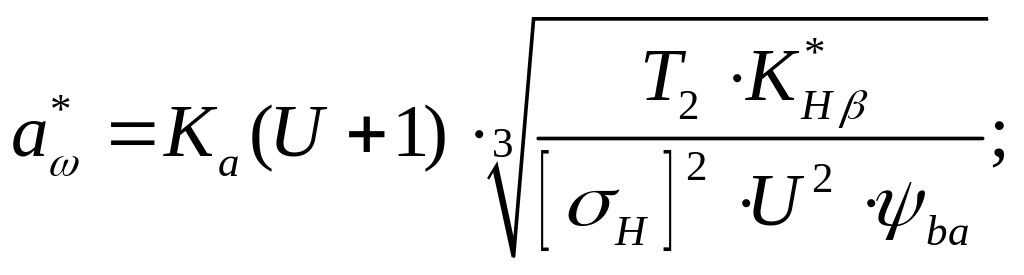

2.1. Межосевое расстояние

2.2. Модуль

2.3. Числа зубьев колес

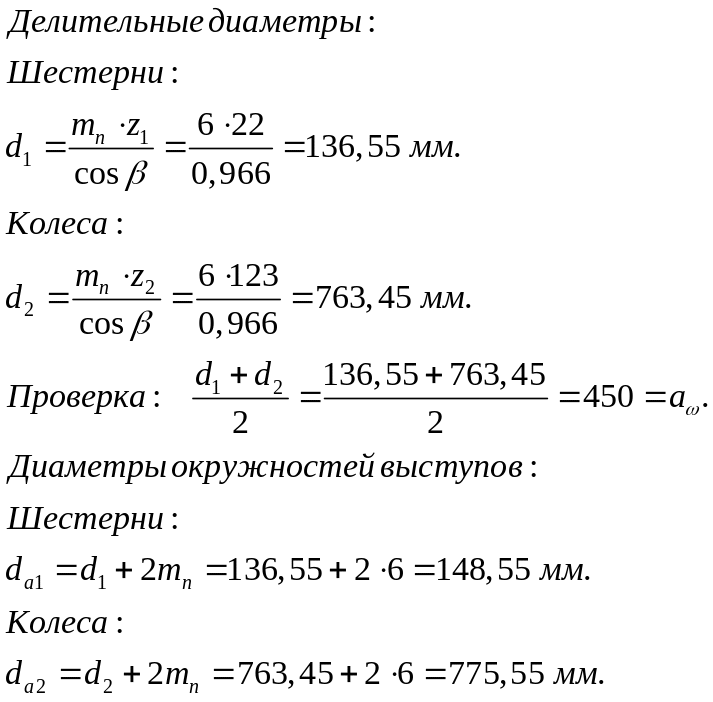

2.5. Диаметры колес

2.5. Ширина колес

3. Нагрузки в косозубом зацеплении

3.1. Силы в зацеплении

3.2. Удельные окружные нагрузки

4. Проверочный расчет.

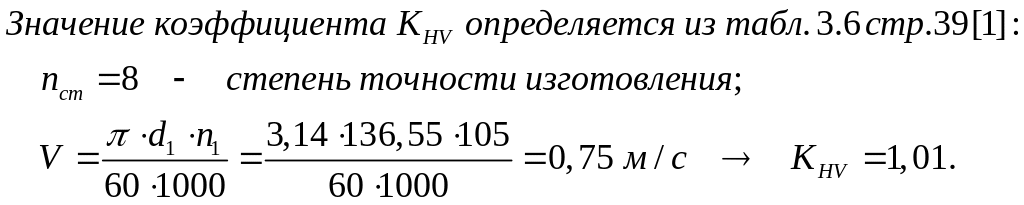

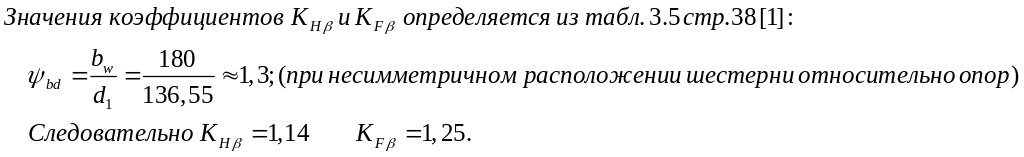

4.1. Проверка по контактным напряжениям

4.2. По напряжениям изгиба

4.3. Проверка прочности зубьев при кратковременной перегрузке

Вывод: условия прочности при кратковременных перегрузках соблюдается.

Сводная таблица результатов расчетов:

, мм	mn, мм	b1, мм	b2, мм	z1	z2	cosβ	β	d1, мм	d2, мм	da1, мм	da2, мм
450	6	190	180	22	123	0,966		136,55	763,45	148,55	775,55
Ft, H	Fr, H	Fa, H	T2=6213,9 Н·м; U=5,6 n1=105 об/мин
17051,6	6420,3	4518
