Министерство образования и науки Российской Федерации

федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Российский государственный университет нефти и газа имени и.М.Губкина»

Кафедра «Техническая механика»

Оценка_____________________

Дата_____________________

_____________________

(подпись преподавателя)

Домашнее задание №1

по деталям машин

«Расчет редуктора и открытых передач привода»

Вариант №6

Выполнил: Проверил:

студент Дегтярев С.С. доцент, к.т.н.

группа ТМ-10-06 Макушкин С.А.

Москва – 2012

1. Расчет общих параметров привода

Исходные данные:

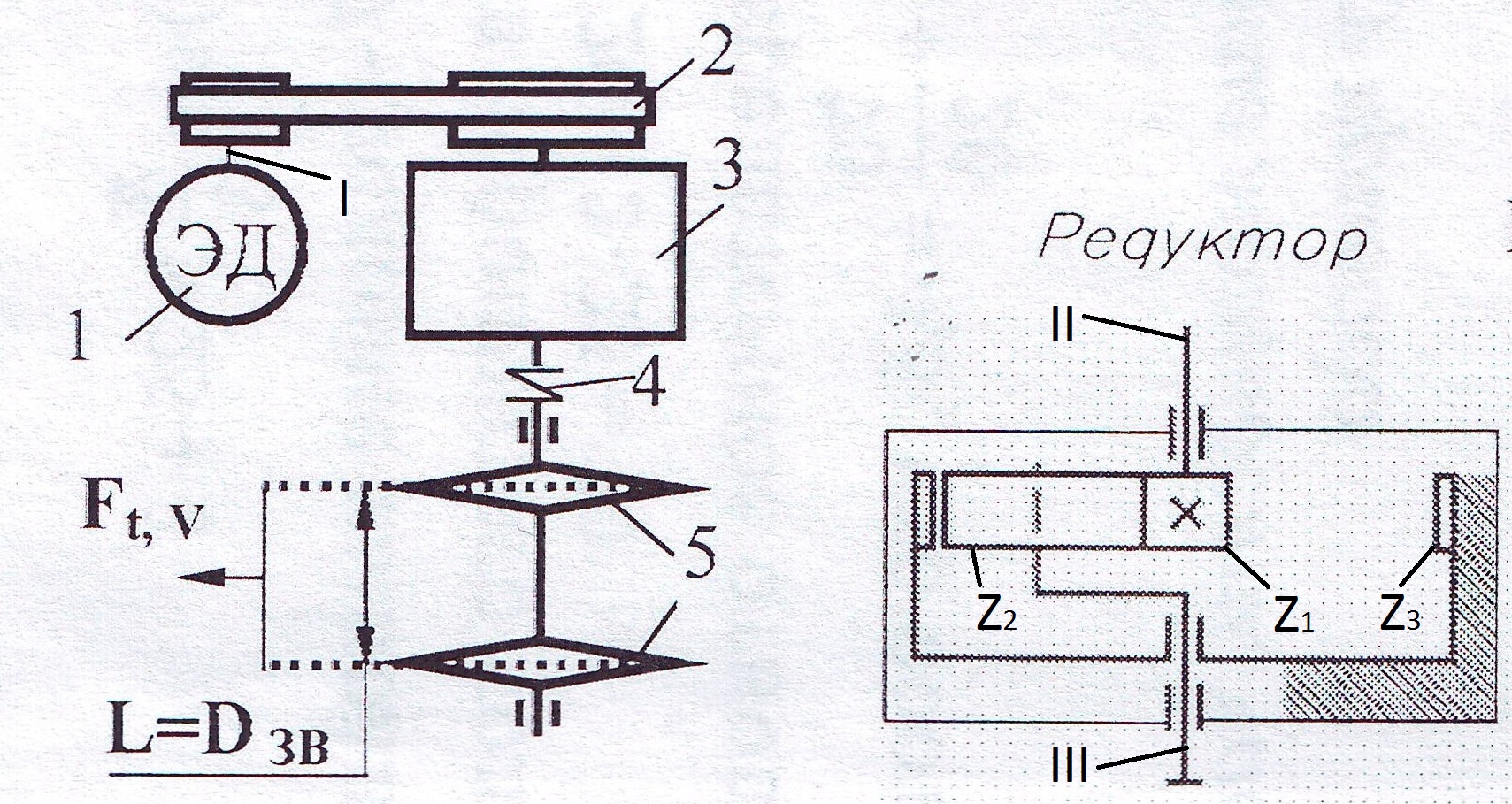

1. Кинематическая схема

1 – Электродвигатель

2 – Клиноременная передача

3 – Планетарный редуктор

4 – Муфта

5 – Звездочки тяговые

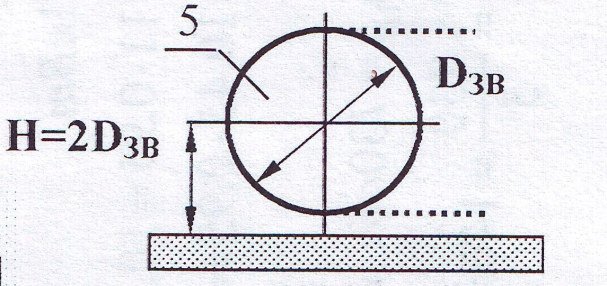

2. Исполнительный механизм

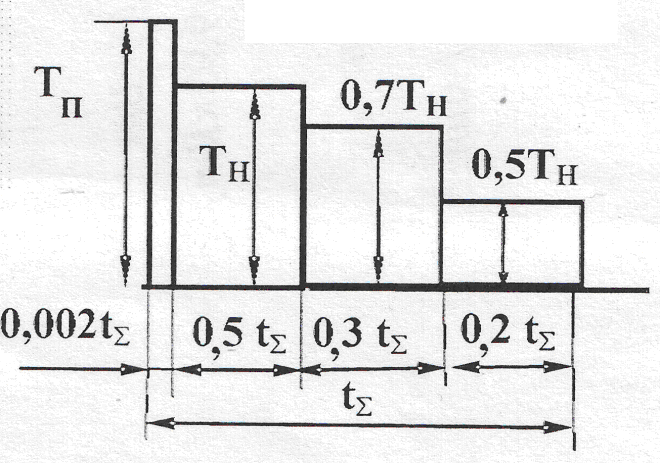

3. График нагрузки

4. F_t=30 кН– окружная скорость на звездочках

V=0,4 м/с – линейная скорость цепи

t=160 мм – шаг цепи

z=8 – число зубьев звездочки

t_∑=20 тыс.ч - срок службы

1.1 Требуемая мощность электродвигателя.

Требуемая мощность на валу исполнительной машины :

Общий коэффициент полезного действия (КПД) привода:

Здесь частные КПД ([1],стр.10,табл.1.1):

η_чер =0,9 - КПД червячной передачи;

η_рем=0,98 - КПД клиноременной передачи;

η_муф=0,99 - КПД механической муфты;

η_пк=0,99 - КПД подшипников качения в опорах

η_цил=0,97 - КПД цилиндрической передачи;

Таким образом КПД привода :

Мощность на валу электродвигателя:

Примем P_э=15 кВТ ([1],стр.12,табл.1.2)

1.2 Выбор электродвигателя

Частота вращения звездочки привода цепного конвейера:

Предельные значения частоты вращения вала электродвигателя:

[U_чер]=10÷40; [U_рем]=1,5÷3; [U_цил]=3÷5,6 ([1], стр.10);

Выбираем подходящие электродвигатели по ([1], стр.12,табл.1.2) при Р_ЭД =18,5 кВт:

Тип электродвигателя	Pэ, кВт	nэ, об/мин	Габарит, мм (l30)	Масса, кг	Тмакс/Тном	Диаметр вала ЭД, мм
4А160S2У3	15	2940	624	130	2,2	42
4А160S4У3	15	1465	624	135	2,3	48
4А160М6У3	15	975	667	160	2,0	48

Выберем электродвигатель 4А160S4У3, т.к. он имеет наименьшую массу.

1.3 Передаточное отношение привода.

пользуясь рекомендациями ([1], стр.10), примем для клиноременной передачи U_рем = 3 (т.к. U_рем=1,5...3); U_цил= 5,6 (т.к. U_цил=3...5,6);

_{По стандартизированному ряду передаточных чисел ([1], стр. 69) примем Uчер=10.}

Уточняем передаточное число ременной передачи
