Задача22

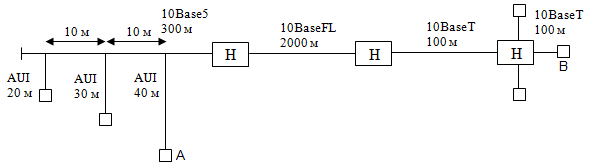

Рассчитайте PDV и PVV данной сети. Соответствует ли эта сеть стандарту Ethernet? Будет ли, вообще, она работать? Обоснуйте.

Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.

Расчет PDV

PDV=40·0,1026+11,8+280·0,0866+33,5+2000·0,1+42+100·0,113+165+100·0,113

PDV=503,252<575

Рассчитаем PDV в обратном направлении:

PDV=15,3+100·0,113+42+100·0,113+33,5+2000·0,1+169,5+280·0,0866+40·0,1026

PDV=511,252<575

Так как значение PDV меньше максимально допустимой величины 575 битовых интервала, то эта сеть по критерию времени двойного оборота сигнала соответствует стандарту Ethernet и является работоспособной.

Расчет PVV

Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, то есть величину PVV.

PVV=16+8+8=32<49

Рассчитаем PVV в обратном направлении:

PVV=10,5+8+8=26,5<49

Так как значение PVV меньше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть соответствует стандарту Ethernet.

Вывод: Приведенная сеть является работоспособной и соответствует стандарту Ethernet по параметрам PDV и PVV, а также размеры сегментов не превышают максимальной для них длины. Количество повторителей между двумя самыми удаленными станциями сети не превышает допустимое число 4.

Но общая длина рассматриваемой сети составляет 2520м, что превышает допустимое значение 2500 м, следовательно, по этому параметру данная сеть не соответствует стандарту Ethernet.

Задача23

Рассчитайте PDV и PVV данной сети. Соответствует ли эта сеть стандарту Ethernet? Обоснуйте.

Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.

Расчет PDV

PDV=500·0,1+33,5+2000·0,1+169,5+500·0,0866+43·0,1026

PDV=500,7118<575

Рассчитаем PDV в обратном направлении:

PDV=43·0,1026+11,8+500·0,0866+33,5+2000·0,1+500·0,1

PDV=343,0118<575

Так как значение PDV меньше максимально допустимой величины 575 битовых интервала, то эта сеть по критерию времени двойного оборота сигнала соответствует стандарту Ethernet и является работоспособной.

Расчет PVV

Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, то есть величину PVV.

PVV=8<49

Рассчитаем PVV в обратном направлении:

PVV=16+8=24<49

Так как значение PVV меньше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть соответствует стандарту Ethernet.

Вывод: Приведенная сеть является работоспособной и соответствует стандарту Ethernet по параметрам PDV и PVV, а также размеры сегментов не превышают максимальной для них длины. Количество повторителей между двумя самыми удаленными станциями сети не превышает допустимое число 4.

Но общая длина рассматриваемой сети составляет 3043м, что превышает допустимое значение 2500 м, следовательно, по этому параметру данная сеть не соответствует стандарту Ethernet.
