Задача13

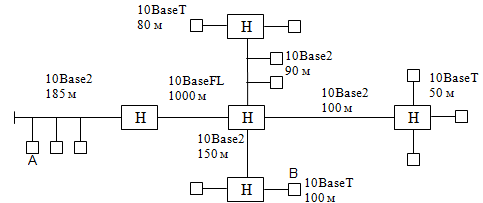

Будет ли работать данная сеть? Обоснуйте расчетами. Соответствует ли она стандарту Ethernet?

Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.

Расчет PDV

PDV=15,3+100·0,113+33,5+2000·0,1+46,5+150·0,1026+169,5+300·0,0866+30·0,1026

PDV=520,548<575

Рассчитаем PDV в обратном направлении:

PDV=30·0,1026+11,8+300·0,0866+46,5+150·0,1026+33,5+2000·0,1+165+100·0,113

PDV=512,548<575

Так как значение PDV меньше максимально допустимой величины 575 битовых интервала, то эта сеть по критерию времени двойного оборота сигнала соответствует стандарту Ethernet и является работоспособной.

Расчет PVV

Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, то есть величину PVV.

PVV=10,5+8+11=29,5<49

Рассчитаем PVV в обратном направлении:

PVV=16+11+8+11=35<49

Так как значение PVV меньше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть соответствует стандарту Ethernet.

Вывод: Приведенная сеть является работоспособной и соответствует стандарту Ethernet по параметрам PDV и PVV, а также по параметрам, связанным с длинами сегментов и с количеством повторителей. Общая длина сети не превышает максимально допустимого значения 2500м.

Задача14+

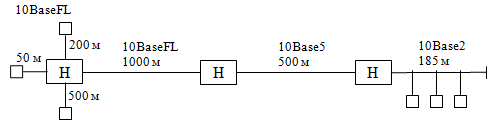

Рассчитайте PDV и PVV данной сети. Соответствует ли она стандарту Ethernet? Обоснуйте.

Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.

Расчет PDV

PDV=12,3+500·0,1+33,5+1000·0,1+46,5+500·0,0866+169,5+185·0,1026

PDV=474,081<575

Рассчитаем PDV в обратном направлении:

PDV=11,8+185·0,1026+46,5+500·0,0866+33,5+1000·0,1+156+500·0,1

PDV=460,081<575

Так как значение PDV меньше максимально допустимой величины 575 битовых интервала, то эта сеть по критерию времени двойного оборота сигнала соответствует стандарту Ethernet и является работоспособной.

Расчет PVV

Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, то есть величину PVV.

PVV=10,5+8+11=29,5<49

Рассчитаем PVV в обратном направлении:

PVV=16+11+8=35<49

Так как значение PVV меньше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть соответствует стандарту Ethernet.

Вывод:

Приведенная сеть является работоспособной и соответствует стандарту Ethernet по параметрам PDV и PVV, а также по параметрам, связанным с длинами сегментов и с количеством повторителей.

Задача15

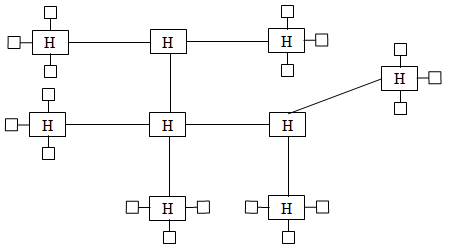

Сеть построена на витой паре UTP5. Каким образом можно обеспечить совместимость данной сети со стандартом Ethernet? Рассчитайте диаметр сети, при условии, что все кабельные сегменты равны.

Кабель витая пара UTP 5 может использовать стандарт 10Base-T.

Прежде чем рассчитывать диаметр сети определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.

Чтобы определить диаметр сети, необходимо найти длину всех сегментов.

Так как по условию все кабельные сегменты равны, обозначим их длину за x.

PDV=15,3+x·0,113+4·(42+x·0,113)+165+x·0,113 =575

x·0,678=226,7

x=334,4 м – длина одного сегмента сети.

x·6=334,4·6=2006,4 м – диаметр сети.

Рассчитаем параметр PVV:

PVV=10,5+8·4=42,5<49

Так как значение PVV меньше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть соответствует стандарту Ethernet.

Вывод: Приведенная сеть является работоспособной по параметрам PDV и PVV.

Но не соответствует стандарту Ethernet по следующим причинам: 1) размеры сегментов сети превышает величину, определенную для них в соответствующем стандарте физического уровня; 2) количество повторителей между двумя самыми удаленными станциями сети равно 5, что превышает допустимое число 4. Следовательно, чтобы обеспечить совместимость данной сети со стандартом Ethernet необходимо, чтобы длинна сегментов 10Base-T не превышала 100м, а количество повторителей было не более 4.

Задача16+

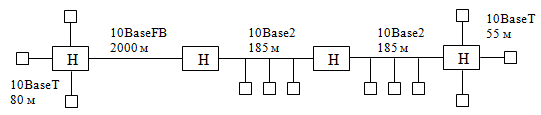

Рассчитайте PDV и PVV данной сети. Будет ли работать эта сеть? Соответствует ли она стандарту Ethernet? Обоснуйте.

Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.

Расчет PDV

PDV=15,3+80·0,113+24+2000·0,1+2·(46,5+185·0,1026)+165+55·0,113

PDV=550,517<575

Рассчитаем PDV в обратном направлении:

PDV=15,3+55·0,113+2·(46,5+185·0,1026)+ 24+2000·0,1+165+80·0,113

PDV=550,517<575

Так как значение PDV меньше максимально допустимой величины 575 битовых интервала, то эта сеть по критерию времени двойного оборота сигнала соответствует стандарту Ethernet и является работоспособной.

Расчет PVV

Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, то есть величину PVV.

PVV=10,5+2+11+11=34,5<49

Рассчитаем PVV в обратном направлении:

PVV=10,5+11+11+2=34,5<49

Так как значение PVV меньше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть соответствует стандарту Ethernet.

Вывод:

Приведенная сеть является работоспособной и соответствует стандарту Ethernet по параметрам PDV и PVV, а также размеры сегментов не превышают максимальной для них длины. Количество повторителей между двумя самыми удаленными станциями сети не превышает допустимое число 4.

Но общая длина рассматриваемой сети составляет 2505м, что превышает допустимое значение 2500 м, следовательно по этому параметру данная сеть не соответствует стандарту Ethernet.

Задача17+

Рассчитайте PDV и PVV данной сети. Соответствует ли эта сеть стандарту Ethernet? Обоснуйте.

Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.

Расчет PDV

PDV=11,8+200·0,1026+46,5+100·0,1026+169,5+150·0,1026

PDV=273,970<575

Рассчитаем PDV в обратном направлении:

PDV=11,8+150·0,1026+46,5+100·0,1026+169,5+200·0,1026

PDV=273,970<575

Так как значение PDV меньше максимально допустимой величины 575 битовых интервала, то эта сеть по критерию времени двойного оборота сигнала соответствует стандарту Ethernet и является работоспособной.

Расчет PVV

Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, то есть величину PVV.

PVV=16+11=27<49

Рассчитаем PVV в обратном направлении:

PVV=16+11=27<49

Так как значение PVV меньше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть соответствует стандарту Ethernet.

Вывод:

Приведенная сеть является работоспособной и соответствует стандарту Ethernet по параметрам PDV и PVV, а также по параметрам, связанным с длинами сегментов и с количеством повторителей.

Задача18+

Рассчитайте PDV и PVV данной сети. Работоспособна ли эта сеть? Соответствует ли эта сеть стандарту Ethernet? Обоснуйте.

Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.

Расчет PDV

PDV=15,3+100·0,113+46,5+185·0,1026+24+2000·0,1+42+100·0,113+156,5+500·0,1

PDV=575,881>575

Рассчитаем PDV в обратном направлении:

PDV=12,3+500·0,1+42+100·0,113+24+2000·0,1+46,5+185·0,1026+165+100·0,113

PDV=581,381>575

Так как значение PDV больше максимально допустимой величины 575 битовых интервала, то эта сеть не соответствует стандарту Ethernet и не является работоспособной по критерию времени двойного оборота сигнала.

Расчет PVV

Рассчитаем уменьшение межкадрового интервала повторителями, то есть величину PVV.

PVV=10,5+11+2+8=31,5<49

Рассчитаем PVV в обратном направлении:

PVV=10,5+8+2+11=31,5<49

Значение PVV меньше максимально допустимой величины 49 битовых интервала.

Вывод:

Приведенная сеть не является работоспособной и не соответствует стандарту Ethernet так как значение PDV больше максимально допустимой величины 575 битовых интервала и превышена общая длина сети, которая должна быть не больше 2500 м.

Задача19+

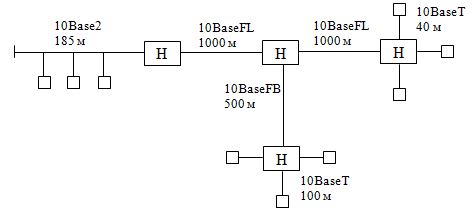

19. Рассчитайте PDV и PVV данной сети. Соответствует ли эта сеть стандарту Ethernet? Обоснуйте.

Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.

Расчет PDV

PDV=11,8+185·0,1026+2·(33,5+1000·0,1)+165+40·0,113

PDV=467,301<575

Рассчитаем PDV в обратном направлении:

PDV=15,3+40·0,113+2·(33,5+1000·0,1)+169,5+185·0,1026

PDV=475,301<575

Так как значение PDV меньше максимально допустимой величины 575 битовых интервала, то эта сеть по критерию времени двойного оборота сигнала соответствует стандарту Ethernet и является работоспособной.

Расчет PVV

Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, то есть величину PVV.

PVV=16+8+8=32<49

Рассчитаем PVV в обратном направлении:

PVV=10,5+8+8=26,5<49

Так как значение PVV меньше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть соответствует стандарту Ethernet.

Вывод:

Приведенная сеть является работоспособной и соответствует стандарту Ethernet по параметрам PDV и PVV, а также по параметрам, связанным с длинами сегментов и с количеством повторителей.

Задача20+

Будет ли работать данная сеть? Рассчитайте PDV и PVV этой сети. Соответствует ли она стандарту Ethernet? Обоснуйте.

Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.

Расчет PDV

PDV=11,8+185·0,1026+33,5+1000·0,1+46,5+150·0,1026+165+100·0,113

PDV=402,471<575

Рассчитаем PDV в обратном направлении:

PDV=15,3+100·0,113+46,5+150·0,1026+33,5+1000·0,1+169,5+185·0,1026

PDV=410,471<575

Так как значение PDV меньше максимально допустимой величины 575 битовых интервала, то эта сеть по критерию времени двойного оборота сигнала соответствует стандарту Ethernet и является работоспособной.

Расчет PVV

Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, то есть величину PVV.

PVV=16+8+11=35<49

Рассчитаем PVV в обратном направлении:

PVV=10,5+11+8=29,5<49

Так как значение PVV меньше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть соответствует стандарту Ethernet.

Вывод:

Приведенная сеть является работоспособной и соответствует стандарту Ethernet по параметрам PDV и PVV, а также по параметрам, связанным с длинами сегментов и с количеством повторителей.

Задача21+

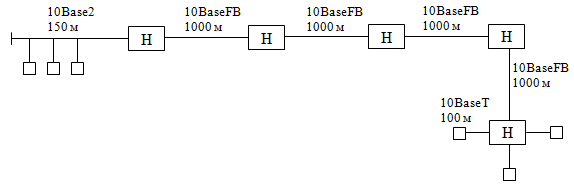

Рассчитайте PDV и PVV данной сети. Будет ли работать эта сеть? Соответствует ли она стандарту Ethernet? Обоснуйте.

Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.

Расчет PDV

PDV=11,8+150·0,1026+4·(24+1000·0,1)+165+100·0,113

PDV=699,49>575

Рассчитаем PDV в обратном направлении:

PDV=15,3+100·0,113+4·(24+1000·0,1)+169,5+150·0,1026

PDV=707,49>575

Так как значение PDV больше максимально допустимой величины 575 битовых интервала, то эта сеть не соответствует стандарту Ethernet и не является работоспособной по критерию времени двойного оборота сигнала.

Расчет PVV

Рассчитаем уменьшение межкадрового интервала повторителями, то есть величину PVV.

PVV=16+4·2=24<49

Рассчитаем PVV в обратном направлении:

PVV=10,5+4·2=18,5<49

Значение PVV меньше максимально допустимой величины 49 битовых интервала.

Вывод:

Приведенная сеть не является работоспособной и не соответствует стандарту Ethernet так как значение PDV больше максимально допустимой величины 575 битовых интервала и количество повторителей между двумя самыми удаленными станциями сети равно 5, что превышает допустимое число 4. Также превышена общая длина сети, которая должна быть не больше 2500 м.
