Задача9

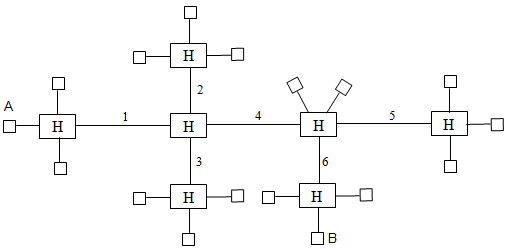

Длина всех кабельных сегментов между компьютерами и хабами равна 100 метров. Тип кабеля – UTP5. Длины сегментов между хабами соответственно составляет: 1 – 90 м, 2 – 70 м, 3 – 65 м, 4 – 100 м, 5 – 30 м, 6 – 50 м. Рассчитайте PDV и PVV данной сети. Подходит ли эта сеть под стандарт Ethernet? Обоснуйте.
Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.
Кабель витая пара UTP 5 может использовать стандарт 10Base-T
Расчет PDV
PDV=15,3+100·0,113+42+90·0,113+ 42+100·0,113+42+50·0,113+165+100·0,113
PDV=356,02<575
Рассчитаем PDV в обратном направлении:
PDV=15,3+100·0,113+42+50·0,113+ 42+100·0,113+42+90·0,113+165+100·0,113
PDV=356,02<575
Так как значение PDV меньше максимально допустимой величины 575 битовых интервала, то эта сеть по критерию времени двойного оборота сигнала соответствует стандарту Ethernet и является работоспособной.
Расчет PVV
Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, то есть величину PVV.
PVV=10,5+3·8=34,5<49
Рассчитаем PVV в обратном направлении:
PVV=10,5+3·8=34,5<49
Так как значение PVV меньше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть соответствует стандарту Ethernet.
Вывод:
Приведенная сеть является работоспособной и соответствует стандарту Ethernet по параметрам PDV и PVV, а также по параметрам, связанным с длинами сегментов и с количеством повторителей.
Задача10

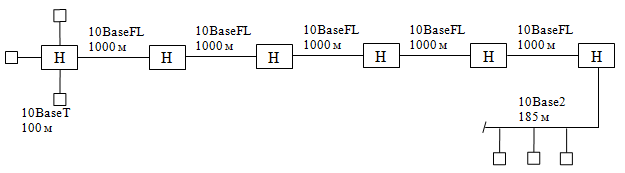

Будет ли работать данная сеть? Обоснуйте. Если сеть неработоспособна, то каким образом можно сделать ее работоспособной?
Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.
Расчет PDV
PDV=15,3+100·0,113+5·(33,5+1000·0,1)+169,5+185·0,1026
PDV=882,581>575
Рассчитаем PDV в обратном направлении:
PDV=11,8+185·0,1026+5·(33,5+1000·0,1)+ 165+100·0,113
PDV=874,581>575
Так как значение PDV больше максимально допустимой величины 575 битовых интервала, то эта сеть не соответствует стандарту Ethernet и не является работоспособной по критерию времени двойного оборота сигнала.
Расчет PVV
Рассчитаем уменьшение межкадрового интервала повторителями, то есть величину PVV.
PVV=10,5+5·8=50,5>49
Рассчитаем PVV в обратном направлении:
PVV=16+5·8=56>49
Так как значение PVV больше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть не соответствует стандарту Ethernet.
Вывод:
Приведенная сеть не является работоспособной и не соответствует стандарту Ethernet так как значение PDV и PVV больше максимально допустимой величины и количество повторителей между двумя самыми удаленными станциями сети равно 6, что превышает допустимое число 4. Также превышена общая длина сети, которая должна быть не больше 2500 м.
Задача11 +

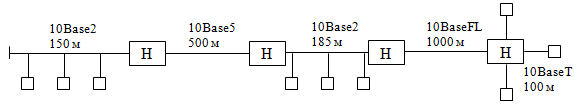

Рассчитайте PDV и PVV данной сети. Будет ли эта сеть работать? Соответствует ли она стандарту Ethernet? Если, нет, то каким образом можно реорганизовать ее так, чтобы она отвечала требованиям Ethernet?
Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.
Расчет PDV
PDV=11,8+150·0,1026+46,5+500·0,0866+46,5+185·0,1026+33,5+1000·0,1+165+100·0,113
PDV=492,271<575
Рассчитаем PDV в обратном направлении:
PDV=15,3+100·0,113+33,5+1000·0,1+46,5+185·0,1026+46,5+500·0,0866+169,5+150·0,1026
PDV=500,271<575
Так как значение PDV меньше максимально допустимой величины 575 битовых интервала, то эта сеть по критерию времени двойного оборота сигнала соответствует стандарту Ethernet и является работоспособной.
Расчет PVV
Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, то есть величину PVV.
PVV=16+11+11+8=46<49
Рассчитаем PVV в обратном направлении:
PVV=10,5+8+11+11=40,5<49
Так как значение PVV меньше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть соответствует стандарту Ethernet.
Вывод:
Приведенная сеть является работоспособной и соответствует стандарту Ethernet по параметрам PDV и PVV, а также по параметрам, связанным с длинами сегментов и с количеством повторителей.
Задача12+

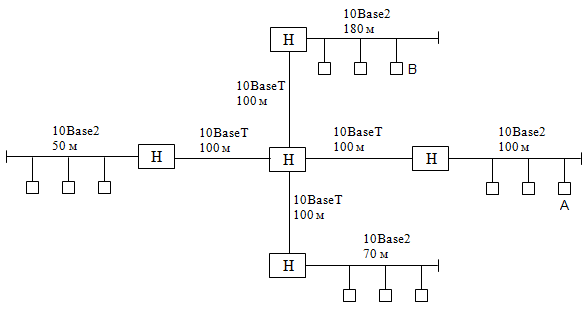

Рассчитайте PDV и PVV данной сети. Соответствует эта сеть стандарту Ethernet? Обоснуйте.
Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.
Расчет PDV
PDV=11,8+100·0,1026+2·(42+100·0,113)+169,5+180·0,1026
PDV=316,628<575
Рассчитаем PDV в обратном направлении:
PDV=11,8+180·0,1026+2·(42+100·0,113)+169,5+100·0,1026
PDV=316,628<575
Так как значение PDV меньше максимально допустимой величины 575 битовых интервала, то эта сеть по критерию времени двойного оборота сигнала соответствует стандарту Ethernet и является работоспособной.
Расчет PVV
Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, то есть величину PVV.
PVV=16+8+8=32<49
Рассчитаем PVV в обратном направлении:
PVV=16+8+8=32<49
Так как значение PVV меньше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть соответствует стандарту Ethernet.
Вывод:
Приведенная сеть является работоспособной и соответствует стандарту Ethernet по параметрам PDV и PVV, а также по параметрам, связанным с длинами сегментов и с количеством повторителей.
