Задача7

Рассчитайте диаметр домена коллизий для сети на основе одномодового оптоволоконного кабеля, в которой использовано три повторителя. Если принять, что кабельные сегменты имеют одинаковый размер, то какова будет длина такого сегмента? Сравните полученный размер кабельного сегмента со спецификацией стандарта Ethernet. Что определяет длину кабельного сегмента в технологии 10BaseFB?

Решение:

Для того чтобы определить диаметр коллизий для технологии 10BaseFB найдем длину сегментов сети на основе одномодового оптоволоконного кабеля, в которой использовано три повторителя, при условии, что сеть будет работоспособной по параметрам PDV<575 и PVV≤49.

Так как в сети используется 3 повторителя, то между двумя самыми удаленными компьютерами будет 4 сегмента.

Длину сегментов обозначим за x.

PDV=x·0,1+2·(24+x·0,1)+ x·0,1=575

x·0,2+48+ x·0,2=575

x·0,4=527

x=1317,5 м – длина одного сегмента сети.

Так как по условию все кабельные сегменты имеют одинаковый размер, то диаметр домена коллизий будет равен 4 х 1317,5 =5270м.

Для сети с 3 повторителями и 4 сегментами 10BaseFB, параметр PVV=2+2=4, что меньше 49.

В спецификации стандарта Ethernet, для технологии 10BaseFB максимальная длина сегмента составляет 2000 м. Ограничение на длину определяют параметры волоконно-оптического кабеля, условий распространения сигнала в данной среде. Также величиной затухания сигнала при прохождения по кабелю данного типа

Задача8

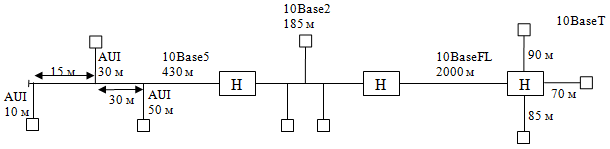

Рассчитайте PDV и PVV для данной сети. Соответствуют ли характеристики данной сети стандарту Ethernet? Обоснуйте.

Прежде чем рассчитывать сеть определяем самые далеко удаленные друг от друга два компьютера, то есть рассматриваем самый худший вариант. Таковыми являются компьютеры А и В.

Расчет PDV

PDV=30·0,1026+11,8+415·0,0866+46,5+185·0,1026+33,5+2000·0,1+165+90·0,113

PDV=524,968<575

Рассчитаем PDV в обратном направлении:

PDV=15,3+90·0,113+33,5+2000·0,1+46,5+185·0,1026+169,5+415·0,0866+30·0,1026

PDV=532,968<575

Так как значение PDV меньше максимально допустимой величины 575 битовых интервала, то эта сеть по критерию времени двойного оборота сигнала соответствует стандарту Ethernet и является работоспособной.

Расчет PVV

Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, то есть величину PVV.

PVV=16+11+8=35<49

Рассчитаем PVV в обратном направлении:

PVV=10,5+8+11=29,5<49

Так как значение PVV меньше максимально допустимой величины 49 битовых интервала, то по этому параметру сеть соответствует стандарту Ethernet.

Вывод: Приведенная сеть является работоспособной и соответствует стандарту Ethernet по параметрам PDV и PVV, а также размеры сегментов не превышают максимальной для них длины. Количество повторителей между двумя самыми удаленными станциями сети не превышает допустимое число 4.

Но общая длина рассматриваемой сети составляет 2720м, что превышает допустимое значение 2500 м, следовательно по этому параметру данная сеть не соответствует стандарту Ethernet.
