Вправа 7. Експлуатаційний розрахунок багатоківшевого траншейного екскаватора
Постановка завдання. По заданих параметрах траншеї вибрати багатоковшевий екскаватор і зробити його основні експлуатаційні розрахунки. Дані для розрахунку див. у табл. 7.3.
Послідовність виконання вправи.
По заданих глибині й ширині траншеї вибрати багатоковшевий екскаватор.
Обчислити технічну продуктивність багатоковшевого екскаватора.
Визначити оптимальну швидкість пересування багатоковшевого екскаватора й вибрати його робочу швидкість.
Підрахувати змінну експлуатаційну продуктивність.
Обчислити кількість змін роботи багатоковшевого екскаватора.
Методика розрахунку
Для заданих параметрів траншеї таких як глибина й ширина багатоковшевий траншейний екскаватор підбирається з умови забезпечення одержання цих параметрів за один прохід. Технічні характеристики основних моделей багатоковшевих траншейних екскаваторів наведені в табл. 7.1.
Технічна продуктивність багатоковшевого траншейного екскаватора обчислюється по формулі:
,
,
де
- місткість ковша, л (табл. 27);
- коефіцієнт розпушення ґрунту (табл.
7.2);
- кількість розвантажень
ковшів.
Для ланцюгових багатоковшевих екскаваторів
,
а для роторних багатоковшевих екскаваторів
.
Тут
-
швидкість ковшового ланцюга, м/с;
- крок ковшів, м;
- частота обертання ротора, хв-1
,
-
кількість ковшів на роторі.
Оптимальна робоча швидкість багатоковшевого екскаватора - це така швидкість, яка забезпечує найбільшу його продуктивність при найкращім використанні двигуна.
Для розрахунку ухвалюється, що оптимальна швидкість екскаватора відповідає його технічній продуктивності при уривку траншеї заданих розмірів
,
м/год,
де
- технічна продуктивність,
;
В
- ширина траншеї, м
(табл. 7.3); Н
– глибина траншеї, м (табл. 7.3).
Робоча швидкість пересування екскаватора вибирається по табл. 7.1
Змінна експлуатаційна продуктивність багатоковшевого екскаватора підраховується по формулі:
,
,
де
-
робоча швидкість. м/год;
- тривалість зміни, год;
- коефіцієнт використання робочого часу
екскаватора протягом зміни,
.
Кількість змін роботи багатоковшевого екскаватора, яке залежить від обсягу робіт, обчислюється по формулі:
,
де L - довжина траншеї, м (табл. 7.3).
Таблиця 7.1
Технічні характеристики багатоковшевих траншейних екскаваторів
Таблиця 7.2
Коефіцієнт розпушення ґрунтів
Таблиця 7.3
Вихідні дані
Рис.7.1 Схеми багатоківшевих екскаваторів: а — безобертовий ланцюговий на залізнодорожньому русі з боковим розвантаженням; б — теж, однопортальний; в — поворотний ланцюговий на гусеничному русі; г — роторний; д — ланцюговий, траншейний; е — ланцюговий відвальний.
Рис.7.2. Багатоківшевий ланцюговий траншейний екскаватор (загальний вигляд)

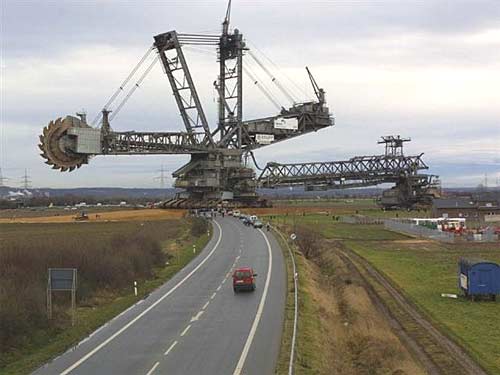

Рис.7.3. Загальний вигляд багатоківшевого роторного екскаватора
Рис.7.4. Багатоківшевий роторний екскаватор (загальний вигляд)
