4.4 . Конструкция резервуаров с понтоном

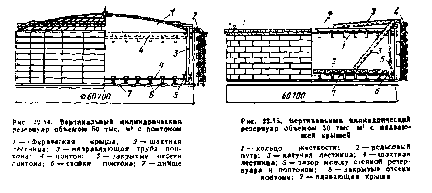

Одной из разновидностей вертикальных цилиндрических резервуаров со стационарной крышей является резервуар с понтоном, который при­меняют для сокращения потерь на испарение нефти и нефтепродуктов. Понтон состоит из понтонного кольца, обеспечивающего плавучесть все­го понтона, и центральной части из плоских стальных листов толщиной 4 мм, изготовляемых методом рулонирования. Понтонное кольцо вы­полняется из замкнутых коробов или из открытых отсеков, разделенных радиальными стенками (рис. 22.14). Между стенкой резервуара и на­ружной стенкой понтона имеется зазор шириной 200—275 мм. Для гер­метизации этого пространства устанавливают уплотняющие затворы жесткого или мягкого типа. Понтонное кольцо в нижнем положении опирается на стойки, расположенные в один ряд по окружности, а цент­ральная часть понтона опирается на стойки, расположенные по концен­трическим окружностям, число которых зависит от объема резервуара.

Конструкция резервуаров с плавающей крышей

При кратковременном хранении больших объемов нефтепродуктов (от 10 до 100 тыс. м³) значительное сокращение потерь от испарения до­стигается в резервуарах с плавающей крышей (рис. 22.15). Подобные конструкции целесообразны для строительства в южных и средних ши­ротах.

Плавающая крыша выполняется в виде кольцевого понтона с одно-стенчатым диском в средней части или в виде пустотелого двухстенча-того диска. На нижней стороне крыши крепятся опорные стойки высотой 1,5—2 м, которые служат для осмотра и ремонта крыши и днища резер­вуара. Крыша имеет уклон к центру для сбора дождевой воды, удаляе­мой с помощью гибкого шланга и насоса. На крыше размещаются люки, замерные устройства, предохранительные и вакуумные клапаны. Для

обслуживания резервуара предусматривается внутренняя катучая лест­ница, нижний конец которой перемещается по специальной опорной фер­ме, закрепленной на крыше. Верхний конец лестницы шарнирно прикре­плен к стенке резервуара.

Крыша сопрягается с корпусом резервуара с помощью специальных затворов различной конструкции для обеспечения герметизации про­странства под крышей. Для придания открытой сверху стенке резервуа­ра необходимой жесткости и устойчивости в пределах верхнего пояса устанавливают кольцо жесткости, которое одновременно является и хо­довой площадкой.

4.5Сферические резервуары

Сферические резервуары предназначены для хранения сжиженныэ газов под высоким избыточным внутренним давлением (до 250 кПа) Объем их колеблется от 600 до 4000 м³.

Сферические резервуары более сложны в изготовлении, чем цилинд рические, при этом трудоемкость их изготовления определяется преж де всего принятой схемой раскроя сферы, которая принимается парал лельно-меридиональной или меридиональной (рис. 22.21). Элементь оболочки (лепестки) толщиной до 36 мм вальцуют в холодном состоя нии на шаровых вальцах, при большей толщине штампуют в горячел состоянии на прессах. Сначала лепестки соединяются на прихватках \ образуют сферу. Затем их сваривают автоматами с помощью специаль ных вращателей, которые позволяют выполнять сварные швы в нижнел положении. Все швы подвергают повышенным методам контроля ка чества.

Сферические резервуары опираются на кольцевую опору или на си схему стоек, выполняемых из труб или двутавров, причем опирание нг стойки более целесообразно, так как обеспечивает большую свобод} температурных деформаций. Число лепестков в экваториальном сече нии должно быть кратным числу опорных стоек, их ширина (Ь, &_ь Ь₂] увязывается с размерами стандартных листов, а длина (а, а_ь а₂)—< периметром оболочки (2пг] с учетом припусков на обработку. Расчет стенки оболочки на прочность производится на действие внутреннего избыточного давления и гидростатического давления продукта в полностью заполненном резервуаре.

К резервуарам повышенного давления относят так же каплевидные резервуары. Их форма соответствует форме капли. Оболочка каплевидных резервуаров имеет геометрическую форму эллиптических поясов с уменьшающимися до экватора радиуса кривизны. Различают каплевидные резервуары с опорным кольцом и с экватарными опорами. Резервуары с опорным кольцом возникая в зонах значительных концетраций напряжений осложняет работу оболочки. В резервуарах с опорами величина усилий изменяется мягче, как вследствие эти резервуары работают более четко и оказ-ся более экономичными.
