Тема 5. Имитационное моделирование бизнес-процессов.



5.4. Задание входных параметров моделирования.



Определение интенсивности генерации рабочих объектов в блоке Source (Источник).



Возможны следующие варианты задания интенсивности и периодичности генерации рабочих объектов:

1. Random Exponential – Экспоненциальное распределение,

2. Random Normal – Нормальное распределение,

3. Arrival Rate Input Graph – Данные с графика скорости входного потока,

4. Duration File – Данные из файла.

Задание входного потока из файла (Duration File).



Для генерации объектов необходимо создать текстовый файл. На каждой строке задается интервал между рабочими объектами в секундах. Например,



720.0

677.228

641.339

…



Последовательность действий по заданию входного потока из файла:

• В Set Duration задается параметр Duration file name: c:\GenSym\ReThink\file.txt

• Флаг Repeat Duration File регулирует повтор запуска файла интервалов.

Файл интервалов может быть сформирован автоматически c помощью блока Store.

1. В месте удаления объекта из системы блок завершения работы Sink заменяется блоком Store .

2. В таблице блока Store задается имя файла интервалов. Duration file name.

3. В таблице выбирается способ сохранения: вместо pool-mode ставится file-mode.

Сохранять можно не только интервалы, но и описания (атрибуты рабочих объектов). Для этого необходимо заменить в блоке Store режим duration-file-name на object-file-name.



В файле объект сохраняется в виде:  Object type, attribute, value. Например,



My-test, timestamp,720.0

My-test, timestamp,960.6

My-test, timestamp,686.65



Объектные файлы можно создавать и вручную.



Для использования объектных файлов при генерации рабочих объектов в блоке Source необходимо задать:

1. Object-file-mode вместо type-mode.

2. Задается имя объектного файла в Object-file-name.

Задание входного потока с графика.



График представляет собой реальное распределение, которое вычерчивается пользователем. Для использования графика необходимо выполнить следующие действия:

1. В блоке Source задать режим Arrival Rate Input Graph.

2. Из палитры Tools выбрать инструмент Arrival Rate Input Graph.

3. Создать и настроить график Create graph

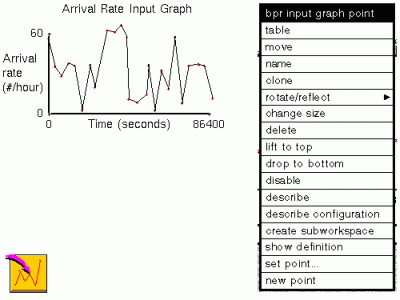

Рис. 5.20. График входных данных.



Параметры настройки графика: Ось Y - скорость возникновения рабочих объектов в единицу времени, которая по умолчанию равна 60 объектов в час. Ось Х - модельное время, которое  по умолчанию составляет1 день в секунду. Данные параметры можно переопределять.



Изменение скорости на графике происходит не плавно, как показано на графике, а дискретно (ступенями) по значениям функций в точках.



Все операции с графиком проводятся путем передвижения и установки точек в необходимые места, удаление точек (совмещением 2-х и более точек), создание дополнительных точек (в меню — new point).



Установка параметров моделирования с помощью установщиков (feeds).



Палитра инструментов включает в себя следующие установщики (feeds):



	установщик Timestamp — Таймер записывает в специальный атрибут Creation Time текущее модельное время;
	установщик Accumulate — Сумматор прибавляет к заданному атрибуту другой атрибут;
	установщик Count — Счетчик увеличивает значение атрибута на заданное число;
	Установщик Change устанавливает значение атрибута равным заданному числу, как правило, вводимому с клавиатуры;





Установка значений атрибута Change feed.



Для использования необходимо после подключения установщика к блоку (сверху) определить параметры инструмента.

1. В таблице (меню — table или set instrument…) в атрибуты вводятся соответствующие значения:

• Apply to Class name — для объекта какого класса производится установка.

• Destination attribute name — устанавливаемый атрибут вышеопределенного класса.

2. Для установки значения необходимо связать установщик соответственно со слайдером (ползунком — slyder) или с строкой ввода — type-in, и проставить начальное значение — Initial-value.



Добавление единицы в специальный атрибут-счетчик Increment feed.



Для использования необходимо после подключения установщика к блоку (сверху) определить параметры инструмента.



1. В таблице (меню — table или Set instrument…) в атрибуты вводятся соответствующие значения:

• Apply to Class name — для объекта какого класса производится установка

• Destination attribute name — устанавливаемый атрибут вышеопределенного класса.



Накапливание значений атрибута Accumulate feed.



Установщик накапливает в атрибуте значение следующим образом:

• задается источник значения — source attribute

• задается приемник значения — destination attribute



Установка точки отсчета времени Timestamp feed.



Этот установщик определяет начальную точку отсчета времени обработки рабочего объекта. Если начальная точка — момент создания с помощью генератора объекта, то использование этого установщика необязательно.
