Расчет по прочности сечений наклонных к продольной оси на действие поперечной силы по наклонной сжатой полосе
коэффициент, учитывающий влияние прочности бетона и определяемый по формуле =1 0,01∙11,5∙0,9=0,897
== 0,196 ;
коэффициент поперечного армирования, равный:
коэффициент приведения модулей упругости арматуры и бетона равный:
1+5∙7,41∙0,0022 = 1,082
то п.35
=0,3∙1,082∙0,897∙11,5∙0,1
прочность достаточна.
поперечная арматура назначается по конструктивным требованиям согласно пункту n 5.26. СНиП 2.03.01-84*:
— На приопорных участках, равных при равномерно распределенной нагрузке 1/4l, при высоте сечения элемента h≤450 мм шаг поперечных стержней принимается равным:
S ≤ h/2 = 200/2 = 100 мм
S ≤ 150 мм
Принимаем
=100мм.
— На остальной части пролета, при высоте сечения элемента h≥300мм поперечная арматура устанавливается согласно следующим требованиям:
S ≤ 3/4h = 3/4 200=150мм
S ≤ 500 мм
Так
как высота сечения элемента h
<
300
мм
,то шаг поперечных стержней можно принять
равным 200 мм. Принимаем
=200мм
Проверку прочности наклонных сечений на действие изгибающего момента не производим, так как конструктивными мероприятиями по анкеровке продольных стержней у опор предусмотрена приварка по два анкерующих поперечных стержня диаметром dа не менее 0,5d рабочего стержня dа≥0,5*d=0,5*10=5мм. Принимаем dа=6 мм из арматуры класса А 240 С.
Поперечные
ребра рассчитывают аналогичным образом.
Однако расчет не производим, поскольку
даже для продольного пристенного ребра,
пролет которого более чем в три раза
больше, армирование назначено по
конструктивным соображениям. Для
армирования поперечного ребра принимаем
диаметр продольных рабочих стержней
равными диаметру рабочих стержней
пристенного ребра ø10 А 400 С. Поперечные
стержни принимаем из арматуры ø5Вр-Ī.

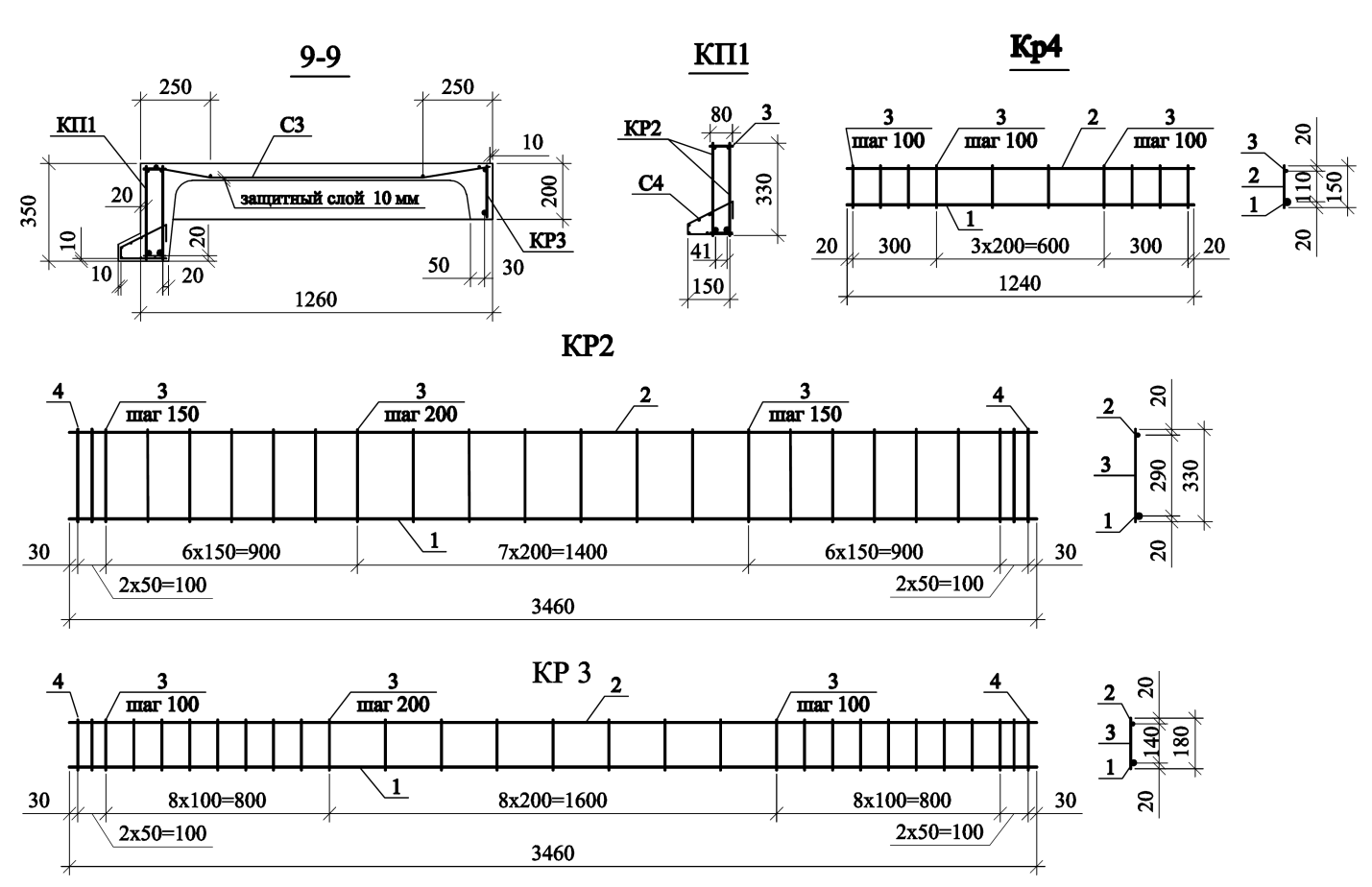

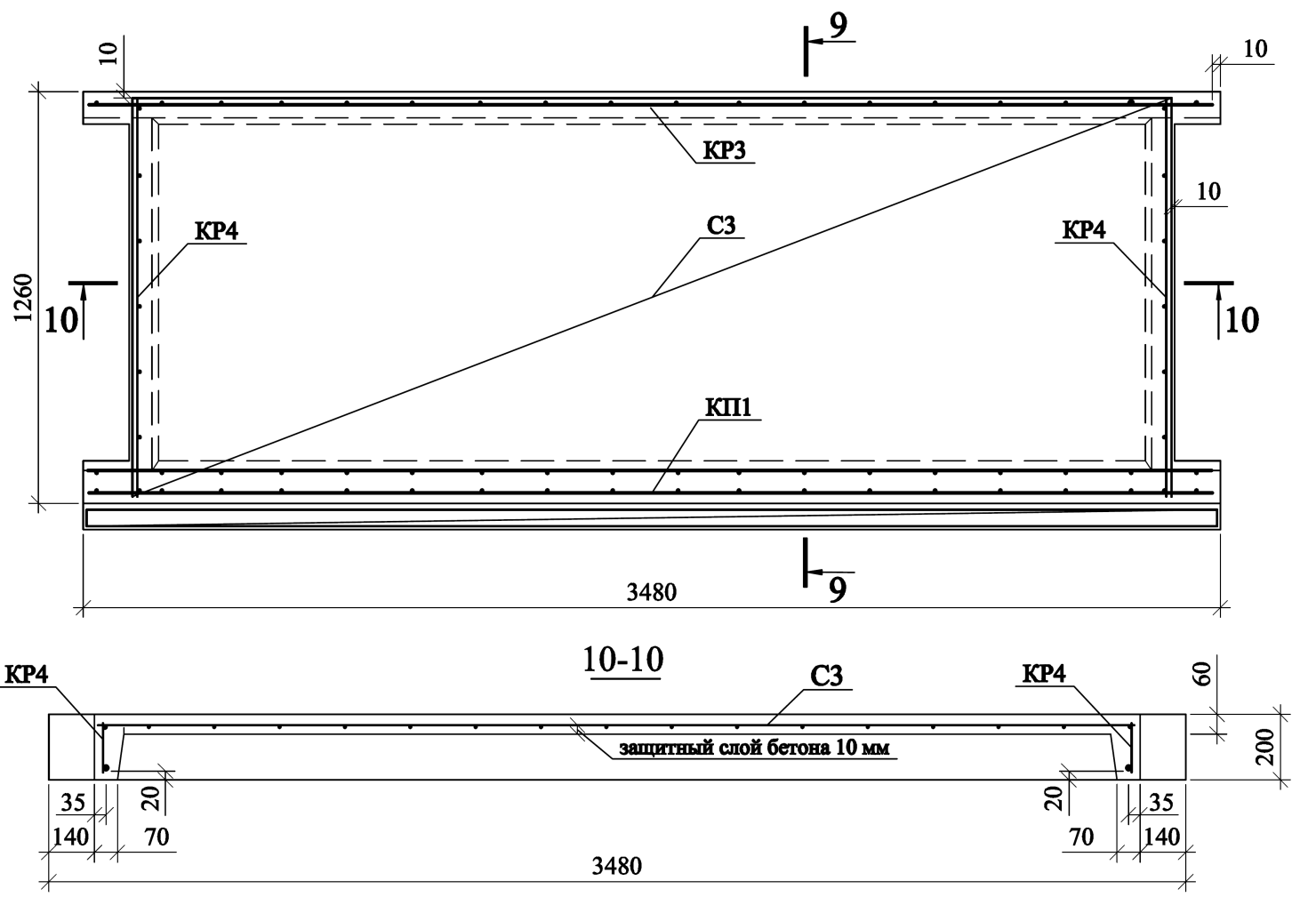

Армирование лестничной площадки
Расчет железобетонной пустотной плиты перекрытия
Определение нагрузок и внутренних усилий в плите перекрытия
. Длина плиты перекрытия 6000 мм, ширина (b) 1200 мм
Общий вид пустотной плиты перекрытия
На плиту перекрытия действуют следующие нагрузки:
От собственного веса и веса конструкций пола
4
кН/м2
полезная
кН/м2
Итого,
суммарная равномерно распределенная
нагрузка на 1 м.п. лобового ребра равна
10,49
кН/м
Определим расчетную длин
6-0,25/2-0,12/2=5,815
м
Определим изгибающий момент
44,34
кН*м
Определим поперечную силу
30,5
кН
Предварительное назначение размеров плиты перекрытия
Действительное плиты перекрытия (Рис 1.) заменяем на расчетное тавровое с полкой в сжатой зоне (Рис 2.)
Высота сечения h=220 мм
Заменяем площади круглых пустот прямоугольниками той же площади и того же момента инерции
h1=0.9d=0.9*159=143 мм
Толщина
полки
=
38
мм
Ширина
полки
1170
мм
Толщина
ребер
1170
– 6*143=312 мм
Приведенное поперечное сечение пустотной плиты перекрытия
Подбор арматуры в нормальном сечении плиты перекрыитя
Для расчета по нормальным сечениям применим Алгоритм №3
Исходные данные для расчета
Алгоритм 3 |
|
|
М= |
4434 |
кН см |
b= |
312 |
мм |
h= |
220 |
мм |
bf'= |
1170 |
мм |
hf'= |
38 |
мм |
a= |
30 |
мм |
Rb= |
11.5 |
МПа |
RS= |
355 |
МПа |
RSC= |
355 |
МПа |
γb2= |
0.9 |
|
α= |
0.85 |
|
β= |
0.008 |
|
Расчет по алгоритму №3
Рабочая высота сечения при толщине защитного слоя 20 мм и при диаметре продольной рабочей арматуры до 20 мм составит:
=220-(20+10)=190 мм
По условию 3.22. СНиП 2.03.01.-84* требуемая площадь сечения растянутой продольной арматуры определяется в зависимости от положения границы сжатой зоны таврового сечения.
Устанавливаем расчетный случай для тавровых сечений, проверяя условие (при x= )
M ≤ Rb∙ ∙ ∙ ∙(h0-0,5∙ )
4434 кН∙см ≤ 11,5∙ 0,9∙117∙3,8∙(19-0,5∙3,8)=7868.8кН∙cм
Так как условие выполняется, то граница сжатой зоны проходит в полке и расчет производится как для прямоугольного сечения по алгоритму №1 с размерами b= =1500 мм и h=220 мм.
Алгоритм №1
– характеристика сжатой зоны бетона, определяемая по формуле
=0,85-0,008∙11,5∙0,9=0,7672;
здесь, – коэффициент, принимаемый равным для тяжелого бетона 0,85;
– коэффициент,принимаемый равным 0,008, независимо от вида бетона;
– напряжение в арматуре,принимаемое для классов арматуры А 240С, А 300 С, А 400 С и Вр-Ī равным ;
– предварительное напряжение арматуры, с учетом потерь при коэффициенте точности натяжения ;
— предельное напряжение арматуры сжатой зоны, принимаемое при равным 500 мПа
Определим коэффициент следовательно переходим к п.4’
’ Определим граничную относительную высоту сжатой зоны:
Определим относительный момент усилия сжатого бетона:
=
=0,1014
Определим относительную высоту сжатой зоны:
=
1-
=
0,1071
Сравним относительную высоту сжатой зоны с предельной величиной:
Определим относительное плечо внутренней пары сил:
ν= 1-0,5 ξ = 1-0,5х 0,1071 = 0,9465
Определим требуемую площадь сечения продольной рабочей арматуры:
=
Принимаем
по сортаменту стержневой арматуры для
армирования продольных ребер марша
7ø12А400С
с общей площадью
.
Коэффициент армирования сечения составит:
=
= 0,0134
> = 0,0005
