Расчет по прочности сечений наклонных к продольной оси на действие поперечной силы по наклонной сжатой полосе
коэффициент, учитывающий влияние прочности бетона и определяемый по формуле
=1
0,01∙11,5∙0,9=0,897
== 2 ∙ 0,196 = 0,392
;
коэффициент поперечного армирования, равный:
коэффициент приведения модулей упругости арматуры и бетона равный:
1+5∙7,41∙0,0018 = 1,067
то п.35
=0,3∙1,067∙0,897∙11,5∙0,1
прочность достаточна.
Проверку прочности наклонных сечений на действия изгибающего момента не производим, так как конструктивными мероприятиями по анкеровке продольных стержней у опор предусмотрена их приварка к стержням поперечных ребер.
Плита марша монолитно связана со ступенями, которые армируют по конструктивным соображениям сеткой из стержней диаметром 4÷6 мм, и ее несущая способность с учетом работы ступеней обеспечивается.
Плиту армируем исходя из конструктивных соображений сеткой из стержней диаметром 3÷6 мм, расположенных с шагом 100÷300 мм (Рис 7.)
Принимаем
C1
1480 х 3820

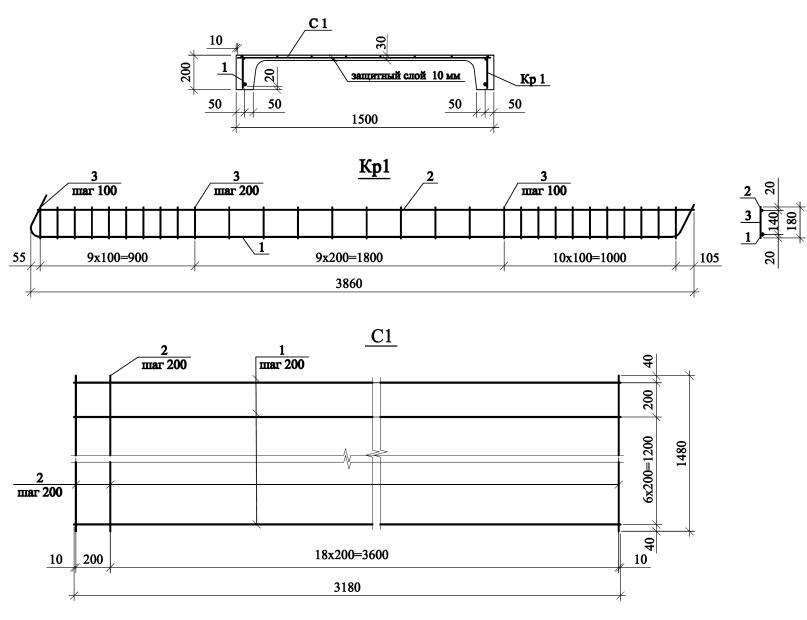

Армирование лестничного марша
Расчет и конструирование лестничной площадки
Предварительное назначение размеров сечения лестничной площадки
Лестничные площадки ребристой конструкции состоят из продольных несущих ребер (лобового и пристенного ), поперечных ребер и плиты монолитно связанной с ними и опираются выступами продольных ребер или всей боковой гранью на стены лестничной клетки (рис. 8,9).
К назначению размеров поперечного сечения лестничной площадки
Толщина
полки площадочной плиты
принимается в пределах 50÷100 мм.
Принимаем
Конструктивная ширина плиты за вычетом проступи фризовой ступени и с учетом зазоров между элементами лестничной клетки составит (рис.6):
bпл=
a
– b
– 2
c
= 1500 - 220 - 2
10=1260
мм
где, а = 1500 мм — номинальная ширина лестничной площадки;
b = 220мм — длина проступи фризовой ступени без учета закругления;
c = 10мм — зазоры между элементами лестничной клетки.
Высота лобового ребра, на которое опираются марши, принимается в пределах 300 ÷ 450 мм, в зависимости от размеров поперечного сечения марша и составит:
Принимаем
Кроме этого, по всей длине лобового ребра устраивается полка свесом d=70÷100 мм, являющейся опорой для маршей.
Принимаем d=80 мм.
Ширина
лобового ребра
принимается равной в пределах 80÷110 мм
Принимаем ширину лобового ребра =100 мм.
Высота
пристенного
и поперечных ребер
принимается равной
пролета l
в пределах 150÷250 мм:
∙l=
∙3480=232…193,3
мм
Ширина
пристенного
продольного ребра
принимается равной (1/2…1/3)
высоты
:
∙200=100…66.6мм
Принимаем =80мм
Ширина
поперечных ребер
принимается равной в пределах 60÷80мм
Принимаем =70мм
При расчете площадочной плиты раздельно рассматривают полку упруго заделанную в ребрах, лобовое ребро, на которое опираются марши, пристенное ребро воспринимающее нагрузку от половины пролета полки плиты и поперечные ребра.
Расчет полки лестничной площадки
Полка
площадочной плиты опирается по периметру
на контурные ребра (рис. 9). Однако, так
как соотношение сторон плиты
=3020/1030=2.93>2,
то ее можно рассматривать как балочную,
с частичным защемлением на опорах,
работающую по короткому направлению;
где,
-
пролет плиты в поперечном
направлении
, равный расстоянию между продольными
ребрами:
пл
-
пролет плиты в продольном
направлении
, равный расстоянии между поперечными
ребрами:
Лестничная площадка:

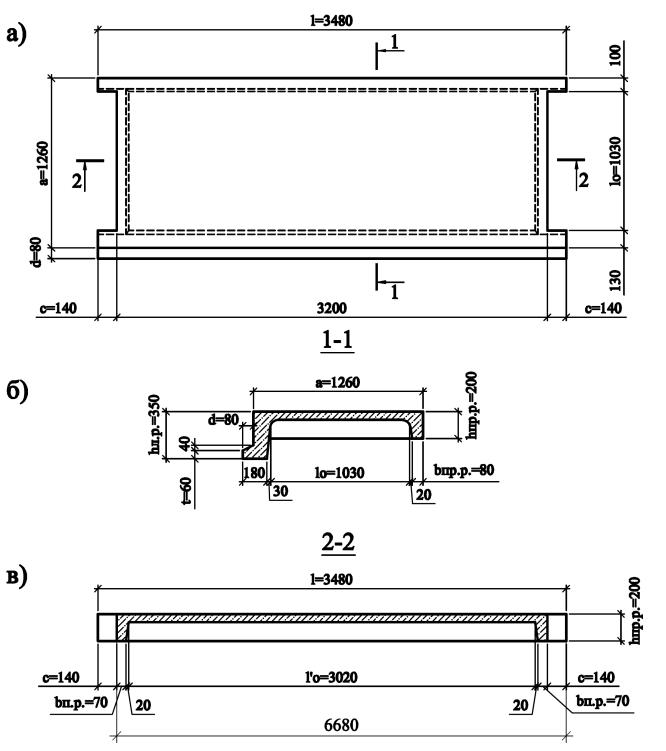

а- опалубочный чертеж; б-поперечный разрез; в-продольный разрез
