Министерство образования и науки, молодежи и спорта Украины

Одесская государственная академия строительства и архитектуры

Кафедра железобетонных и каменных конструкций

КУРСОВАЯ РАБОТА

на тему:

"Расчет и конструирование сборных железобетонных элементов лестничной клетки "

Выполнил: ст. гр.ПГС – 307

Иванов А.И.

Проверил:

Пояснительная записка- 43стр А4

Графическая часть - 1 лист А1

Одесса - 2012

Содержание

5. Расчет железобетонной пустотной плиты перекрытия 44

5.1. Определение нагрузок и внутренних усилий в плите перекрытия 44

5.2. Предварительное назначение размеров плиты перекрытия 45

5.3. Подбор арматуры в нормальном сечении плиты перекрыитя 45

5.4. Подбор арматуры в наклонных сечениях плиты перекрытия 47

5.5. Определение прогиба плиты перекрытия 49

5.6. Расчет монтажных петель 50

1.ОБЩИЕ ПОЛОЖЕНИЯ ПРОЕКТИРОВАНИЯ……………………………..3

2.КОМПОНОВКА ЛЕСТНИЧНОЙ КЛЕТКИ………………………………….5

3.РАСЧЕТ И КОНСТРУИРОВАНИЕ ЛЕСТНИЧНОГО МАРША………….7

3.1.Предварительное назначение размеров сечения марша………………….7

3.2.Определение нагрузок и внутренних усилий в марше……………………9

3.3.Расчет по прочности сечений нормальных к продольной оси………….11

3.4. Расчет по прочности сечений наклонных к продольной оси на……….13

действие поперечной силы по наклонной трещине

3.5. Расчет по прочности сечений наклонных к продольной оси на……….15

действие поперечной силы по наклонной сжатой полосе

4. РАСЧЕТ И КОНСТРУИРОВАНИЕ ЛЕСТНИЧНОЙ ПЛОЩАДКИ…...18

4.1. Предварительное назначение размеров сечения площадки……………18

4.2. Расчет полки лестничной площадки………………………………………19

4.2.1. Определение нагрузок и внутренних усилий в полке…………………21

4.2.2. Расчет по прочности сечений нормальных к продольной оси……….22

4.3.Расчет лобового ребра………………………………………………………..24

4.3.1. Определение нагрузок и внутренних усилий в лобовом ребре………24

4.3.2. Расчет по прочности сечений нормальных к продольной оси……….25

4.3.3. Расчет по прочности сечений наклонных к продольной оси на……..28 действие поперечной силы по наклонной трещине

4.3.4. Расчет по прочности сечений наклонных к продольной оси на……..33 поперечной силы по наклонной сжатой полосе

4.4.Расчет пристенного продольного ребра.......................................................35

4.4.1. Определение нагрузок и внутренних усилий в пристенном ребре…..35

4.4.2. Расчет по прочности сечений нормальных к продольной оси……….36

4.4.3. Расчет по прочности сечений наклонных к продольной оси на……..38 действие поперечной силы по наклонной трещине

4.4.4. Расчет по прочности сечений наклонных к продольной оси на……..40 действие поперечной силы по наклонной сжатой полосе

Литература……………………………………………………………………..…43

1. Общие положения проектирования

По своему назначению лестницы подразделяются на главные и вспомогательные. Независимо от назначения, лестницы гражданских зданий устраиваются огнестойкими и ограждаются огнестойкими стенами, образующими лестничные клетки

Основные требования, которым должны удовлетворять лестницы – несущая способность, жесткость, огнестойкость и достаточная пропускная способность.

Лестницы состоят этажных и промежуточных площадок и маршей. По количеству маршей в приделах одного этажа лестницы подразделяются на двухмаршевые, трехмаршевые и распашные (рис.1 ). Распашные лестницы обычно устраиваются в общественных зданиях;отношение ширины боковых маршей к полной ширине лестницы принимается в пределах 0,25…0,3

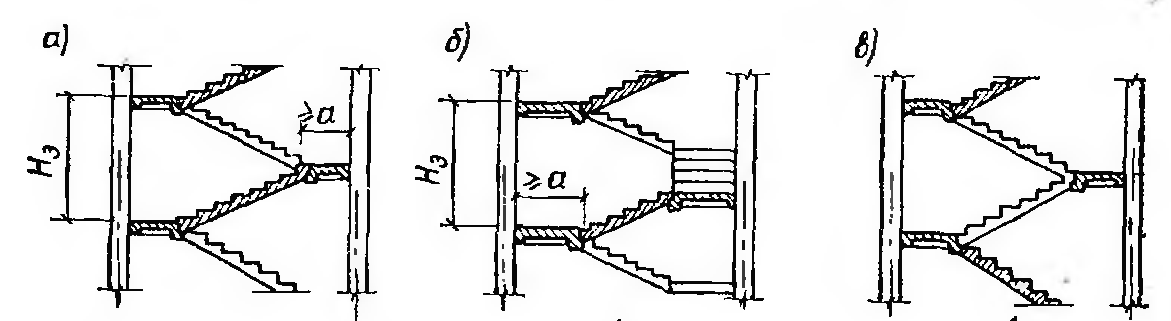

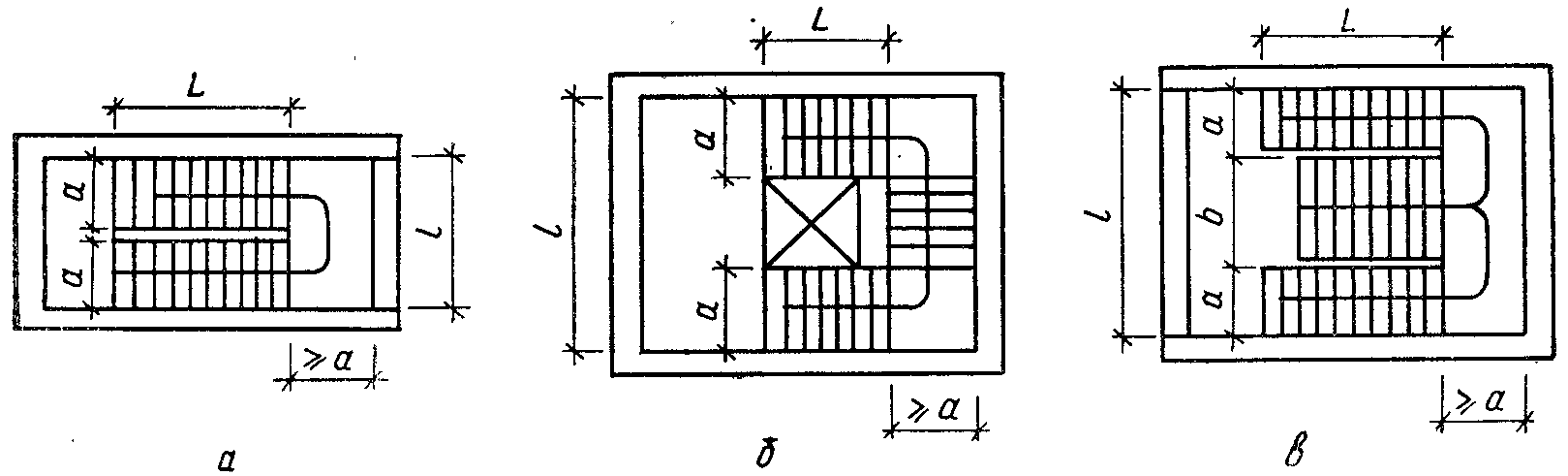

1. Конструкции лестниц:

а – двухмаршевой; б – трехмаршевой; в - распашной

Рекомендуемая(минимальная) ширина лестничного марша а и наибольший уклон i = l/h для зданий разных типов установлены следующие:

- для основных лестниц гражданских зданий высотой 2-3 этажа а=1,2 м,i=1:1,5;

- высотой 4 и более этажей а=1,3 м, i =1:1,75;

- марши лестниц ведущих в подвальные этажи а=0.9 м, i =1:1,5 , а ведущих на чердак b=0,9 м, i =1:1,25;

- марши лестниц производственных зданий а=1,2 - 2,2 м, i =1:1,5.

Минимальная ширина лестничных маршей–1м,максимальная – 2,4м. Количество ступеней в одном марше принимается не менее 3 и не более 16;для лестниц ведущих в подвалы или на чердак, допускаются дополнительные ступени. Ширина лестничных маршей, площадок и дверных проемов, выходящих на лестничные клетки, определяются расчетом в соответствии с требованиями раздела 4 СНиП II-2-80 «Противопожарные нормы проектирования зданий и сооружений».Кроме этого ширина лестничных площадок должна быть не менее ширины марша(для распашных лестниц – бокового), а перед входами в лифты с распашными дверями – не менее 1,6 м

Лестницы, как правило, изготовляют сборными железобетонными из укрупненых элементов. В зависимости от конструктивной системы здания существуют несколько вариантов решения лестниц. Наиболее распространенны два основных принципиальных решения:

• в бескаркасных крупнопанельных, крупноблочных зданиях, а также в зданиях из традиционных материалов (кирпича, мелких блоков) лестницы

собирают из отдельных маршей и площадок (рис.3а,б). Площадки опирают на поперечные стены, а марши на лобовые ребра площадок и соединяются ними с помощью уголков или пластин на электросварке, заанкеренных в торцы маршей и лобовые балки

• в каркасно-панельных зданиях лестницы собирают из одинаковых элементов – марша с двумя полуплощадками, опирающимися гранями полуплощадок на продольные ригели.

Сборные железобетонные лестницы устраивают также из мелкоразмерных элементов: ступеней ,косоуров, площадочных балок и плит (рис.2).

В отдельных случаях (при нетиповом решении уникальных зданий) лестницы могут быть из монолитного железобетона.

Ограждение лестничных маршей изготовляют из стальных стоек, заделываемых нижним концом в ступени или привариваемых к закладным деталям на боковой поверхности марша или решетки.

2. Лестницы из сборных мелкоразмерных элементов

1-косоуры; 2-ступени; 3-площадочная балка; 4-плита; 5гнездо для опирания косоура
