2.14 Оббивочне відділення

Оббивне відділення призначене для ремонту і виготовлення подушок та спинок сидінь, елементів оббивки салонів та кабін, зимових фартухів на радіатори, а також запоней для перевезень зерна.

Зняті з автомобіля подушки і спинки сидінь надходять у відділення, де виконують їх роз–бирання на спеціальному верстаті з нижнім відсмоктуванням. Характерними пошкодженнями в оббивці є: намуляння та розривки зовнішньої частини подушок, спинок та підлокітників; вириви та розриви у прокладках сидінь із поруватої гуми; забруднення оббивки та інші.

Після розбирання сидінь в залежності від стану оббивки виконують роботи по відновленню елементів подушок і спинок, розкроюванню та пошиву нових деталей.

При ремонті оббивки виконуються усі види робіт, які. притаманні процесу виготовлення нових деталей, а також додаткові роботи, пов'язані із розбиранням оббивки, очищенню її деталей від залишків ниток, пилу та забруднень.

Усунення дефектів оббивок включає постановку її нових частин, приклеювання або пришивання відірваних частин, порізів і розривів. Для пошиву нових деталей оббивки матеріал попередньо розкроюють за допомогою шаблонів на заготовки. Для з'єднання деталі оббивки прошивають з вивороту одинарним або подвійним швом з певним кроком строчіння.

Збирання подушок і спинок сидінь виконують на стендах із пневматичним пристроєм для стискання матраців подушок сидінь з метою забезпечення натяжіння матеріалу і запобігання утворенню зморшок і зборок на лицьовій стороні. Для з'єднання деталей оббивки, виготовлених із полівінілхлоридної плівки, використовують спеціальні клеї.

Варіанти переліку обладнання оббивних відділень наведені у таблицях 16 і 17.

Планування оббивного відділення у багатоповерховій промисловій будівлі з кроком колон 6x9 показано на рисунку 16. Варіант планування оббивного відділення у прибудові із кроком колон 6x6 одноповерхового виробничого корпусу показано на рисунку 17.

Таблиця 16 – Характеристики технологічного обладнання оббивного відділення

№ поз	Назва обладнання	Тип або модель	Коротка технічна характеристика	Площа обл.,м2	К–сть оди-ниць
1	2	3	4	5	6
	Швейна машина ремісничого типу	Клас 97	Максимальна товщина матеріалу – 4 мм. Потужність привода – 0,4 кВт. Габарити разом із підставкою–столом 1100x1400x780 мм	1,54	1
	Стіл для розкрою матеріалу	Кресл. 2281 Власного виготов-лення	Габарити 2000x1000x800	2,00	1

Рисунок 16 – Оббивне відділення

1 – швейна машина ремісничого типу; 2 – стіл для розкрою матеріалу;

3 – верстак для оббивних робіт; 4 – стенд–прес для збирання подушок;

5 – стелаж для подушок і спинок сидінь;

6 – верстак для розбирання подушок; 7 – скриня для матеріалів;

8 – шафа для оббивного матеріалу і інструменту;

9 – машина електророзкройна з вертикальним ножем.

Продовження таблиці 16

1	2	3	4	5	6
	Верстак для оббивних робіт	Гипро-автотранс 2227А	Габарити 2000x1000x800	2,00	1
	Стенд–прес для збирання подушок з пневмоприводом	2386	Стаціонарний, габарити 1000x700x1380	0,70	1
	Стелаж для подушок і спинок сидінь	Гипро-автотранс Кресл.2243	Габарити 2580x1200x700	3,1	1
	Верстак для розбирання подушок	2227А	Габарити 2000x1000x800	2,00	1
	Скриня для матеріалів	Ф–503 Власного виготов-лення	Габарити 1360x790x1000	1,07	1
	Шафа для оббивного матеріалу і інструменту	КТБ Укроорг–автотранс Кресл. Ф503	Габарити 1200x600x1825	0,72	1
	Машина електророзкройна з вертикальним ножем	ЭЗМ–2	Потужність 0,5 кВт. Габарити 250x270x520	0,07	1

Таблиця 17 – Характеристики технологічного обладнання оббивного відділення

№ поз	Назва обладнання	Тип або модель	Коротка технічна характеристика	Площа обл.,м2	К–сть оди-ниць
1	2	3	4	5	6
	Шафа для інструменту	Власного виготов-лення	Габарити 1200x600x1800	0,72	1
	Машина швейна	Клас 97	Частота обертання –2800 об/хв. Потужність привода – 0,4 кВт. Габарити 1100x650x880		1
	Стіл для розкрою матеріалу	Кресл. 2281 Гипро-автотранс	Габарити 2000x1000x800	2,00	1
	Телефон	Кресл. Ф42СБ КТБ			1
	Шафа для матеріалів		Габарити 1000x520x1825	0,52	1

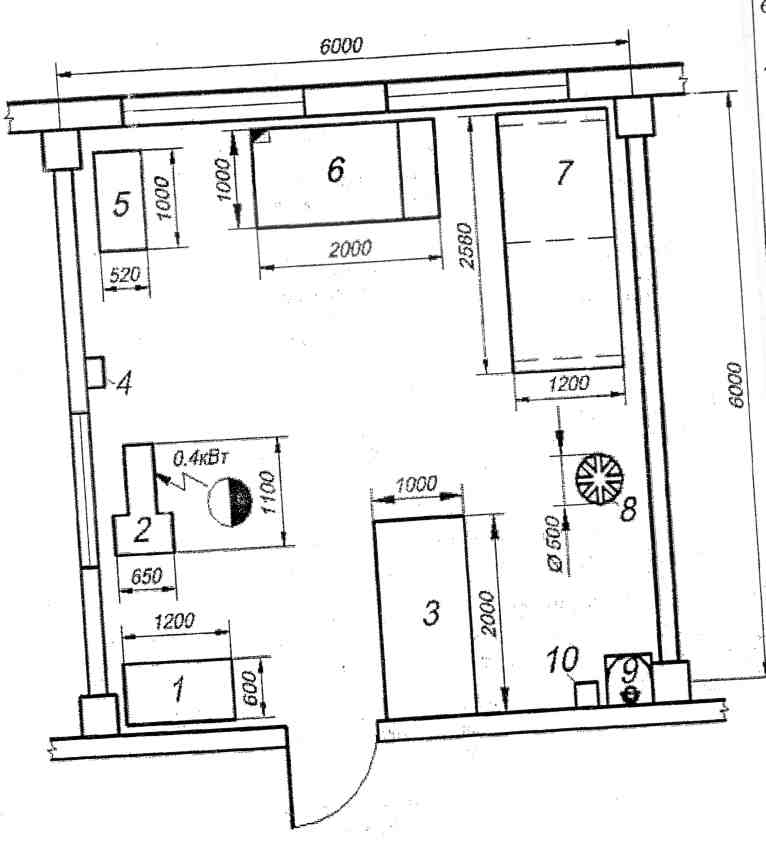

Рисунок 17 – Оббивне відділення

1 – шафа для інструменту; 2 – швейна машина з електроприводом;

3 – стіл для розкрою матеріалу; 4 – телефон; 5 – шафа для матеріалів;

6 ~ верстак для оббивних робіт; 7 –стелаж для подушок і спинок сидінь;

8 – стелаж; 9 – умивальник; 10 – електрополотенце.

Продовження таблиці 17

1	2	3	4	5	6
	Верстак для оббивних робіт з нижнім відсмоктуванням	2227 А	Габарити 2000x1000x800	2,00	1
	Стелаж для подушок і спинок сидінь	Кресл.2243 Гипро-автртранс	Габарити 2580x1200x1800	3,09	1
	Стелаж поворотний	Власного виготов-лення	Габарити 0500x1000	0,19	1
	Умивальник		Габарити 500x500x800	0,25	1
	Електрополотенце
