2.4.5. Звено полосового фильтра (пф 2) 2-го порядка с оос

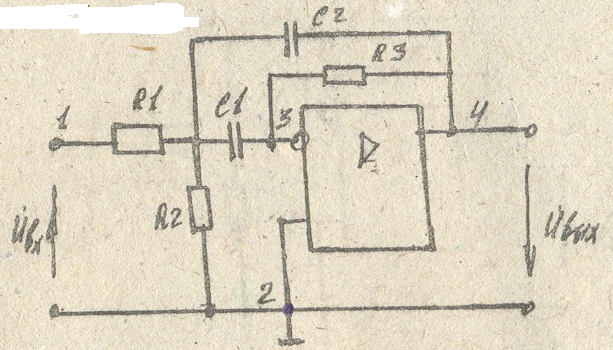

Звено ПФ 2 состоит из RC-цепи и усилителя с многопетлевой ООС (рис. 12).
Рис. 12. Схема звена ПФ 2 АФ с ООС
Коэффициент усиления
.
(53)
Средняя частота ПФ 2 АФ с ООС
;
(54)
.
Затухание d
.
(55)
Комплексная передаточная АЧХ ПФ 2
,
(56)
где .
Модуль АЧХ ПФ 2 с ПОС
(30)
2.4.6. Звено заграждающего фильтра (зф 2) 2-го порядка с оос

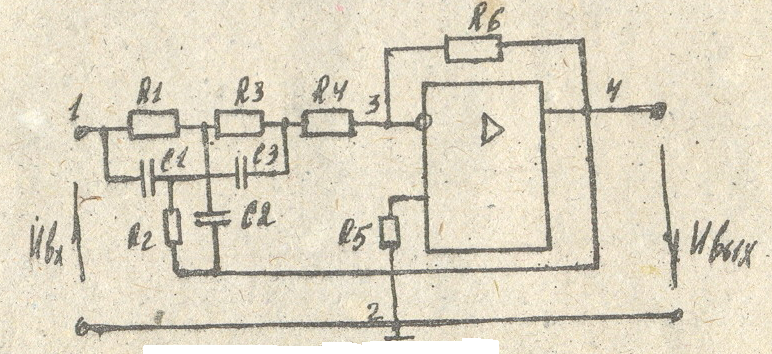

ЗФ 2 содержит двойной Т-образный RC-мост, имеющий нуль передачи на частоте , и усилитель с ООС (рис. 13).
Рис. 13. Схема ЗФ 2 АФ с ООС
Принимаем
,
,
,
,
,
.
Частота нуля ЗЗ 2 АФ с ООС (58)
;
.
Коэффициент усиления усилителя
.
(59)
Комплексная передаточная АЧХ ЗЗ 2
,
(60)
где , .
Модуль АЧХ ЗЗ 2 с ООС
, (61)
где .
Описание лабораторного макета
Схема электрическая принципиальная стенда приведена на рис. 14.
Стенд выполнен в виде коробчатого блока с автономным питанием. На печатной плате собраны схемы АФ с ООС и ПОС на ОУ К14ОУД6. Для подключения RC-цепей АФ служат гнёзда 1,2,3,4. Входные гнёзда АФ: Х2, Х3 и Х6, Х7. Выходные гнёзда АФ: Х17 и Х18. Для контроля сигнала на входе АФ соответствующее входное гнездо соединяется перемычкой с гнездом Х8, для измерения уровня сигнала на выходе АФ соответствующее выходное гнездо соединяется перемычкой с гнездом Х33. Регистрирующий прибор подключается к гнёздам Х31, Х32. Переключатель подключает к регистратору вход или выход АФ.
Рис. 14 Схема электрическая принципиальная лабораторного стенда
3 Порядок выполнения работы
Получить у преподавателя вариант задания из табл. 1 для АФ с ПОС и из табл. 1 для АФ с ООС. Выполнить расчёт параметров АФ по формулам раздела 2 настоящих методических указаний: , , , , АЧХ.
Для расчёта АЧХ на ЭВМ использовать программу LAV 7.
Таблица 1
Номер варианта |
Тип звена АФ с ПОС |
R, кОм |
C, мкФ |
R |
R |
1 |
НЧ 1 |
3.3 |
0.05 |
9.1 |
13 |
2 |
ВЧ 1 |
3.3 |
0.05 |
9.1 |
13 |
3 |
НЧ 2 |
3.3 |
0.05 |
9.1 |
13 |
4 |
ВЧ 2 |
3.3 |
0.05 |
9.1 |
13 |
5 |
ПФ 2 |
5.1 |
0.05 |
9.1 |
9.1 |
6 |
ЗФ 2 |
3.36 |
0.05 |
9.1 |
5.3 |
Таблица 2
Номер варианта |
Тип звена АФ с ООС |
R |
C , мкФ |
R |
C , мкФ |
R |
C , мкФ |
R , кОм |
R |
1 |
НЧ 1 |
3.3 |
0.0051 |
- |
- |
- |
- |
- |
- |
2 |
ВЧ 1 |
20 |
0.05 |
1 |
- |
- |
- |
- |
- |
3 |
НЧ 2 |
11 |
0.01 |
100 |
0.0051 |
5.1 |
- |
- |
- |
4 |
ВЧ 2 |
1.5 |
0.05 |
68 |
0.0051 |
- |
0.05 |
- |
- |
5 |
ПФ 2 |
3.3 |
0.05 |
180 |
0.05 |
68 |
- |
- |
- |
6 |
ЗФ 2 |
36 |
0.0051 |
15 |
0.01 |
36 |
0.0051 |
10 |
100 |
Структурная схема лабораторной установки представлена на рис. 15.
Рис. 15. Структурная схема лабораторной установки: G – генератор гармонических сигналов,
АФ – исследуемый АФ,
Р – регистратор (вольтметр и осциллограф)
Для измерения прибор Р подключается к гнездам Х31, Х32: ко входу – положение S4 влево, к выходу – положение S1 – вправо.
Примечание: все виды коммутаций в схеме производить при включённом питании.
