4.3 Принципы построения системы допусков и посадок
Для образования посадок с различными зазорами и натягами в системе ЕСДП и в ISO для размеров св.1 до 500 мм предусмотрено 28 вариантов основных отклонений валов и отверстий (см. рисунок 4.1).
Основное отклонение – одно из двух предельных отклонений (верхнее или нижнее), используемое для определения положения поля допуска относительно нулевой линии. Таким отклонением является отклонение, ближайшее к нулевой линии.
Основные отклонения отверстий обозначают прописными буквами латинского алфавита, а валов – строчными; основное отверстие обозначают буквой H, а основной вал – буквой h.
Отклонения от A до H (от a до h) предназначены для образования полей допусков в посадках с зазорами; отклонения Js, K, M,N (js, k,m,n) – в переходных посадках; отклонения от P до ZC (от p zc) – в посадках с натягом.
Каждая буква обозначает ряд основных отклонений, значение которых зависит от номинального размера.
Для валов и отверстий с отклонениями is, Is соответственно основных отклонений неустановленно, поле допуска симметрично относительно нулевой линии , а предельные отклонения равны по модулю но противоположны по знаку:
es=ES=+ IT/2 ; ei=EI=-IT/2.

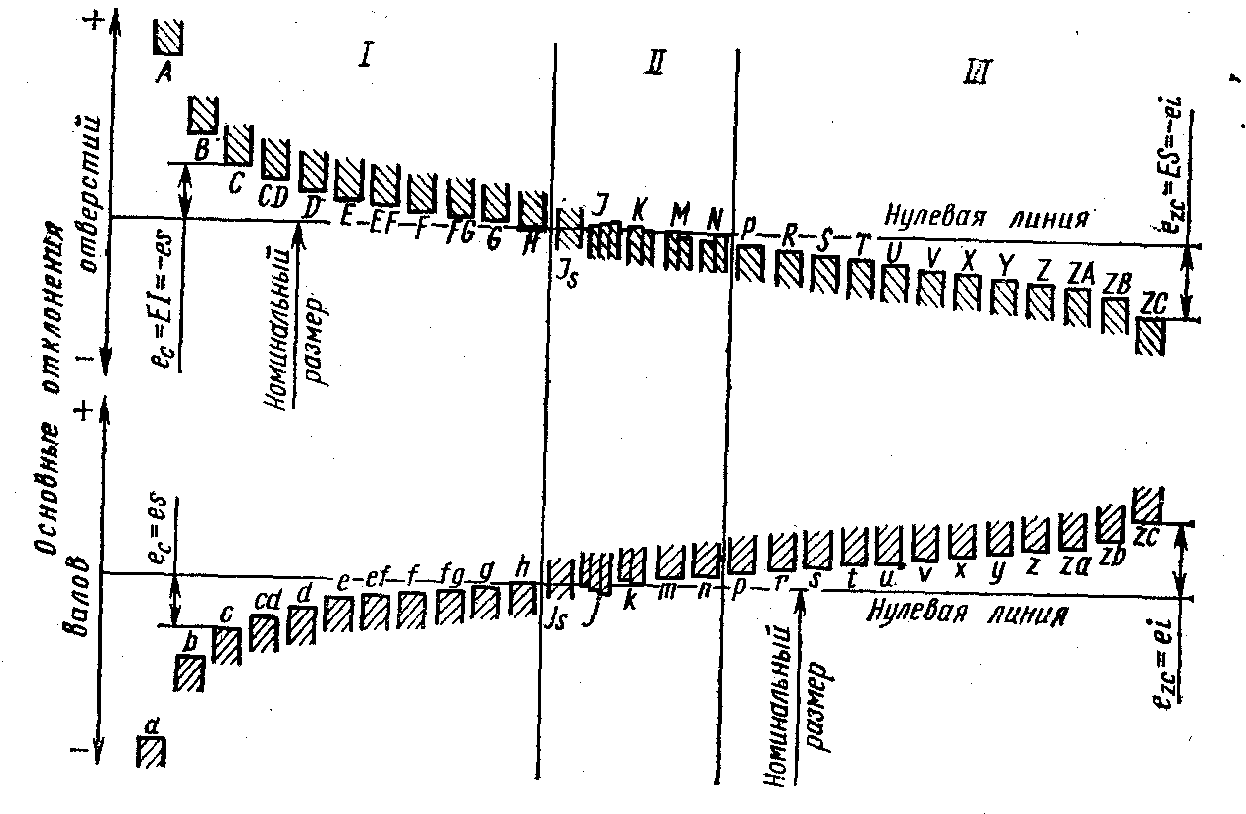

Рисунок 4.1 –Схема основных отклонений отверстий и валов
Значения основных отклонений валов и отверстий приведены втаблицах ГОСТ 25346-89.
Поле допуска образуется сочетанием одного из основных отклонений с допуском по одному из квалитетов. Поле допуска обозначают буквой (иногда двумя ) основного отклонения и номером квалитета (H7; K8; D12; Js10 – для отверстий; h6; k7; f8 – для валов).
Для повышения уровня унификации изделий, сокращения номенклатуры режущих инструментов и калибров выделены предпочтительные поля допусков:
-для валов16 полей допусков (g6, h6, js6, k6, n6, p6, r6, s6, h7, js7, e7, h8, d9, h9, d11, h11);
-для отверстий 10 полей допусков (H7,Js7, K7, N7, P7, F8, H8, E9, H9, H11).
Второе неосновное предельное отклонение определяют по допуску принятого квалитета, определяемого по формуле:
IT = TD = ES - EI – для отверстия;
IT =Td = es – ei – для вала.
Посадки образуются сочетанием полей допусков отверстий и валов.
В системе отверстия:
- посадки с зазором образуются сочетанием основного отклонения отверстия H и одиннадцатью основными отклонениями вала a; b; c; cd; d; e; ef; f; fg; g; h ;
- переходные посадки образуются сочетанием основного отклонения отверстия H и пятью основными отклонениями вала js; j; k; m; n ;
-посадки с натягом образуются сочетанием основного отклонения отверстия H и двенадцатью основными отклонениями вала p; r; s; t; u; v; x; y; z; za; zb; zc.
В системе вала:
- посадки с зазором образуются сочетанием основного отклонения вала h и одиннадцатью основными отклонениями отверстия A; B; C; CD; D; E; EF; F; FG; G; H ;
- переходные посадки образуются сочетанием основного отклонения вала h и пятью основными отклонениями отверстия Js; J; K; M; N ;
-посадки с натягом образуются сочетанием основного отклонения вала h и двенадцатью основными отклонениями отверстия P; R; S; T; U; V; X; Y; Z; ZA; ZB; ZC.
