Контрольні запитання

1. Для чого використовується утиліта ping?

2. Від чого залежить затримка при передачі даних?

3. Фізичний рівень моделі OSI.

4. Типи каналів зв’язку та основні характеристики.

Практична робота №7

Тема: Налаштування мережі за допомогою присвоєння ip-адрес робочих станцій

Мета: навчиться привласнювати ip-адреси робочих станцій за стандартами класів ip-адрес.

Теоретичні відомості

Класи IP-адрес

Ознакою, на підставі якого IP-адреса відноситься до того чи іншого класу, є значення декількох перших бітів адреси. Таблиця 7.1 ілюструє структуру IP-адрес різних класів.

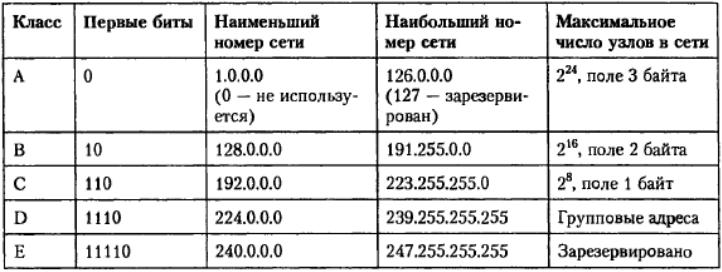

Таблиця 17.1. Класи IP-адрес

• До класу А належить адресу, в якому старший біт має значення 0. В адресах класу А під ідентифікатор мережі відводиться 1 байт, а інші 3 байти інтерпретуються як номер вузла в мережі. Мережі, все IP-адреси яких мають значення першого байта в діапазоні від 1 (00000001) до 126 (01111110), називаються мережами класу А. Значення 0 (00000000) першого байта не використовується, а значення 127 (01111111) зарезервовано для спеціальних цілей, про що буде розказано далі. Мереж класу А порівняно небагато, зате кількість вузлів в них може досягати 224, тобто 16777216 вузлів.

• До класу В відносяться всі адреси, старші два біти яких мають значення 10. В адресах класу В під номер мережі і під номер вузла відводиться по два байти. Мережі, значення перших двох байтів адрес яких знаходяться в діапазоні від 128.0. (10000000 00000000) до 191.255 (10111111 11111111), називаються мережами класу В. Ясно, що мереж класу В більше, ніж мереж класу А, а розміри їх менше. Максимальна кількість вузлів у мережах класу В становить 216 (65536).

• К классу С относятся все адреса, старшие три бита которых имеют значение 110. В адресах класса С под номер сети отводится 3 байта, а под номер узла — 1 байт. Сети, старшие три байта которых находятся в диапазоне от 192.0.0 (11000000 00000000 00000000) до 223.255.255 (11011111 11111111 11111111), называются сетями класса С. Сети класса С наиболее распространены и имеют наименьшее максимальное число узлов — 2⁸ (256).

• Если адрес начинается с последовательности 1110, то он является адресом класса D и обозначает особый, групповой адрес (multicast address). В то время как адреса классов А, В и С используются для идентификации отдельных сетевых интерфейсов, то есть являются индивидуальными адресами (unicast address), групповой адрес идентифицирует группу сетевых интерфейсов, которые в общем случае могут принадлежать разным сетям. Интерфейс, входящий в группу, получает наряду с обычным индивидуальным IP-адресом еще один групповой адрес. Если при отправке пакета в качестве адреса назначения указан адрес класса D, то такой пакет должен быть доставлен всем узлам, которые входят в группу.

• Если адрес начинается с последовательности 11110, то это значит, что данный адрес относится к классу Е. Адреса этого класса зарезервированы для будущих применений.

Щоб отримати з IP-адреси номер мережі і номер вузла, потрібно не тільки розділити адресу на дві відповідні частини, а й доповнити кожну з них нулями до повних 4 байт. Візьмемо, наприклад, адреса класу В 129.64.134.5. Перші два байти ідентифікують мережа, а наступні два - вузол. Таким чином, номером мережі є адреса 129.64.0.0, а номером вузла - адреса 0.0.134.5.
