Дифференциальный усилитель на биполярных транзисторах

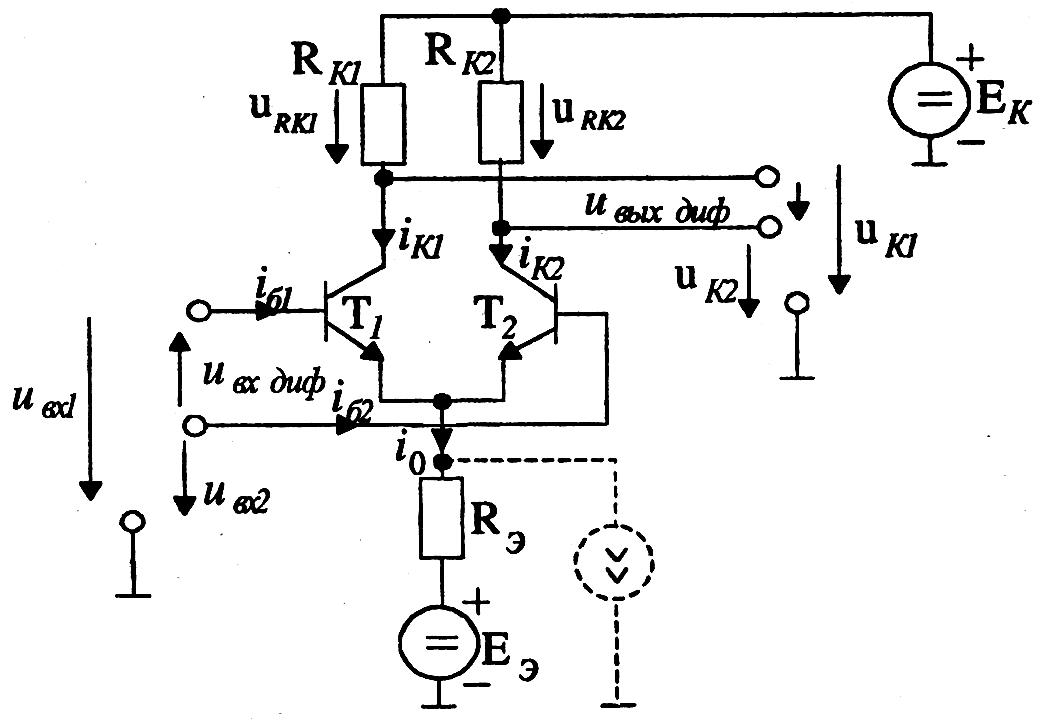

Схема дифференциального усилителя представлена на рис. 11.1.

Рис. 11.1. Дифференциальный усилитель

Основная идея, реализованная в дифференциальном каскаде, состоит в использовании в одном целом двух совершенно одинаковых половин. Это приводит к тому, что выходное напряжение u_{вых.диф} очень слабо зависит от входного синфазного напряжения и практически определяется только u_вх.диф.

Дифференциальное входное напряжение определяется выражением

.

Коэффициент усиления по напряжению для дифференциального сигнала К_диф описывается выражением

.

Как известно, при увеличении начального тока в цепи эмиттера величина r_э уменьшается, а при уменьшении увеличивается. Поэтому при увеличении тока i₀ коэффициент К_диф увеличивается. Это позволяет изменять коэффициент усиления, изменяя начальный режим работы усилителя.

Усилитель постоянного тока с модуляцией и демодуляцией (усилитель типа мдм)

В усилителях рассматриваемого типа входной постоянный или медленно изменяющийся сигнал преобразуется (модулируется) в переменный повышенный частоты. Полученный сигнал усиливается с помощью усилителя переменного напряжения, а затем вновь преобразуется (демодулируется) в постоянный или медленно изменяющийся. Частота переменного напряжения часто составляет десятки килогерц.

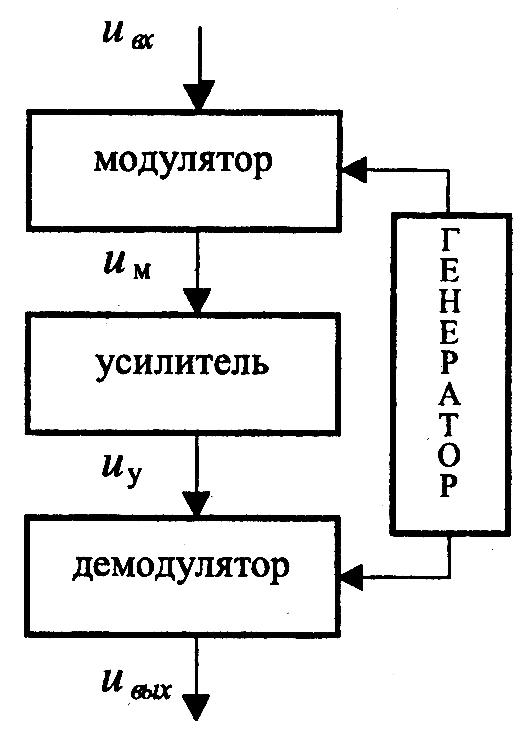

Структурная схема усилителя типа МДМ приведена на рис. 11.2.

Рис. 11.2. Структура усилителя Рис. 11.3. Временные диаграммы

с МДМ напряжений в усилителе

Модулятор преобразует постоянный или медленно изменяющийся входной сигнал в переменное напряжение с частотой f_оп, определяемой генератором опорного напряжения, и амплитудой, пропорциональной входному сигналу. Переменное напряжение u_м с выхода модулятора поступает на вход низкочастотного усилителя переменного тока. Демодулятор – фазочувствительный выпрямитель – преобразует переменное напряжение в постоянное, причем величина постоянного напряжения пропорциональна амплитуде переменного напряжения, а следовательно, пропорциональна входному сигналу.

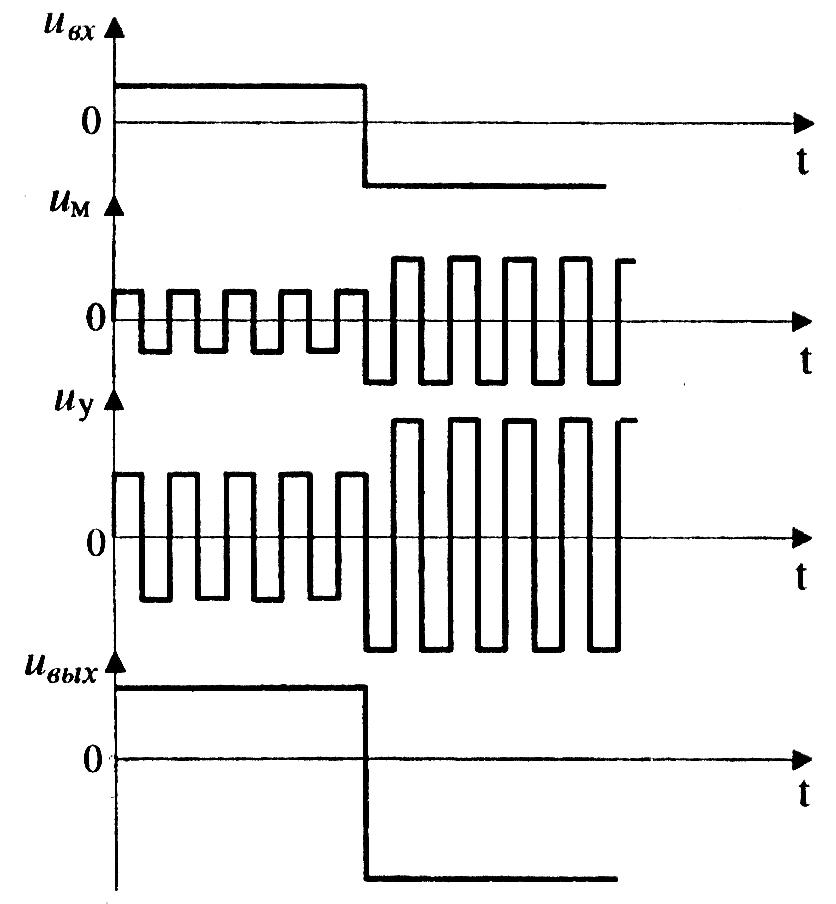

Временные диаграммы указанных на схеме напряжений, поясняющих работу усилителя, приведены на рис. 11.3.

Вследствие того, что в усилителях типа МДМ разорваны гальванические связи между каскадами, удается достичь высокого качества усиления, так как дрейф нуля в данной схеме отсутствует. Такие усилители могут использоваться в высокоточных (прецизионных) устройствах.

Еще одним достоинством усилителей типа МДМ является возможность изолировать с помощью трансформатора входную и выходную части. Изолирующие усилители широко используются, например, в медицинской электронике.
