КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ

УНИВЕРСИТЕТ

Кафедра Водоснабжения

и водоотведения

КУРСОВОЙ ПРОЕКТ

на тему: «Канализационная насосная станция»

КП.08.14.013.72.ВК

Выполнил: студент гр. 08-301

_________ Д.И. Мамлеева

защищен_________________

с оценкой_________________

Руководитель проекта

______________ А.В.Бусарев

2008

СОДЕРЖАНИЕ

Введение 3

1 Подбор насосов 4

1.1 Определение режима работы и подачи насосов 4

1.2 Определение ёмкости приемного резервуара КНС 8

1.3 Определение диаметра подземной части насосной станции 9

1.4 Расчет всасывающих трубопроводов 9

1.5 Расчет напорных водоводов 10

1.6 Определение требуемого напора насосной станции 11

1.7 Подбор насосов 12

1.8 Определение числа резервных насосов 14

1.9 Подбор электродвигателя 14

2 ПОСТРОЕНИЕ ХАРАКТЕРИСТИК СОВМЕСТНОЙ РАБОТЫ НАСОСОВ И ВОДОВОДОВ 15

2.1 Характеристики параллельной работы насосов 15

2.2 Построение характеристик водоводов 15

3 ПРОВЕРКА НАСОСОВ И ВОДОВОДОВ НА ПРОПУСК АВАРИЙНОГО РАСХОДА 18

4 ПОДБОР оборудования КНС 20

4.1 Подбор решёток и дробилок 20

4.2 Подбор дренажных насосов 21

4.3 Подбор силовых трансформаторов 22

4.4 Подбор грузоподъёмного оборудования 23

5 Разработка высотной схемы насосной станции 23

5.1 Определение отметки оси насоса 23

5.2 Определение высоты надземной части насосной станции 23

5.3 Определение глубины заложения напорных водоводов 24

6 Определение величины потерь напора во внутренних коммуникациях 25

7 Основные экономические показатели КНС 28

Список литературы 30

Введение

В данном курсовом проекте рассчитана и запроектирована канализационная насосная станция второй категории с суточной производительностью Q=30000м³/сут.

Цель данной работы состоит в том, чтобы освоить методику определения режима работы и подачи насосов; определения объема приемного резервуара; определения требуемого напора и марки насосов; подбора электродвигателей; расчета обточки рабо­чего колеса; расчета и подбора решеток, дробилок; подбора трубо­проводной арматуры и фасонных частей; построения графиков ­совместной работы насосов и водоводов; проверки насосов и водово­дов на пропуск аварийного расхода; расчета переключений на водоводах: подбора резервных агрегатов; подбора силовых трансформато­ров; подбора грузоподъемного оборудования, дренажных насосов; расчета технико-экономических показателей насосной станции.

1 Подбор насосов

1.1 Определение режима работы и подачи насосов

Определение режима работы КНС и подачи насосов ведется в табличной

форме (таблица 1).

Для ориентировочных расчетов количество рабочих насосов n_p,шт, определяется по формуле [1]:

np=qmax.ч/qmin.ч , (1)

где q_max.ч= 6,05% - максимальное часовое водопотребление,(см.таблицу 1);

q_min.ч.=1,55% - минимальное часовое водопотребление,(см.таблицу 1).

Тогда np=6,7/1,55=4,3шт

Таким образом, принимаем четыре рабочих насоса.

Подача насосной станции q_нс,% ,составляет [1]:

q_нс=q_4н=q_max.ч=6,7% . (2)

Тогда подача одного насоса q_1н,%, составляет[1]:

q1н.=qн.с/npxk₂ , (3)

где k₂=1,11- коэффициент параллельности работы двух насосов[1].

Тогда q_1н=6,7/4х1,25=1,34%

Подача насосов в течение суток должно равняться водоотведению, т.е. 100%. Поэтому подача насосов уточняется согласно урав­нению[1]:

(4)

или

, (5)

Где t₁=8 часов- время работы одного насоса (см.таблицу 1 );

t₂=1 час – время работы двух насосов (см. таблицу 1);

t₃=8 часов – время работы трех насосов (см. таблицу 1);

t₄=7 часов – время работы четырех насосов (см. таблицу 1).

Приведенное выше выражение может быть представлено в виде [1]:

(6)

По приведенной выше формуле определим уточненную подачу двух насосов. Далее все расчёты ведем только с уточненными подачами.

В дальнейших расчетах принимаем:

-подача КНС:

-подача одного отдельно работающего насоса:

Таблица 1- Режим работы насосной станции

Часы суток	Приток сточных вод ,%	Число работающих насосов, шт	Подача нососами, %	Поступление в приемный резервуар, %	Расход из резервуара	Остаток в резервауре			Разность
					%	%	приток	Подача	Ординат,
								насосами	%
0-1	1,55	1	1,9		0,35	2,31	1,55	1,90	-0,35
1-2	1,55	1	1,9		0,35	1,96	3,1	3,80	-0,70
2-3	1,55	1	1,9		0,35	1,61	4,65	5,70	-1,05
3-4	1,55	1	1,9		0,35	1,26	6,2	7,60	-1,40
4-5	1,55	1	1,9		0,35	0,91	7,75	9,50	-1,75
5-6	4,35	3	4,85		0,5	0,41	12,1	14,35	-2,25
6-7	5,95	4	6,08		0,13	0,28	18,05	20,43	-2,38
7-8	5,8	4	6,08		0,28	0	23,85	26,51	-2,66
8-9	6,7	4	6,08	0,62		0,62	30,55	32,59	-2,04
9-10	6,7	4	6,08	0,62		1,24	37,25	38,67	-1,42
10-11	6,7	4	6,08	0,62		1,86	43,95	44,75	-0,80
11-12	4,8	3	4,85		0,05	1,81	48,75	49,60	-0,85
12-13	3,95	2	3,44	0,51		2,32	52,7	53,04	-0,34
13-14	5,55	3	4,85	0,7		3,02	58,25	57,89	0,36
14-15	6,05	4	6,08		0,03	2,99	64,3	63,97	0,33
15-16	6,05	4	6,08		0,03	2,96	70,35	70,05	0,30
16-17	5,6	3	4,85	0,75		3,71	75,95	74,90	1,05
17-18	5,6	3	4,85	0,75		4,46	81,55	79,75	1,80
18-19	4,3	3	4,85		0,55	3,91	85,85	84,60	1,25
19-20	4,35	3	4,85		0,5	3,41	90,2	89,45	0,75
20-21	4,35	3	4,85		0,5	2,91	94,55	94,30	0,25
21-22	2,35	1	1,9	0,45		3,36	96,9	96,20	0,70
22-23	1,55	1	1,9		0,35	3,01	98,45	98,10	0,35
23-24	1,55	1	1,9		0,35	2,66	100	100	0,00

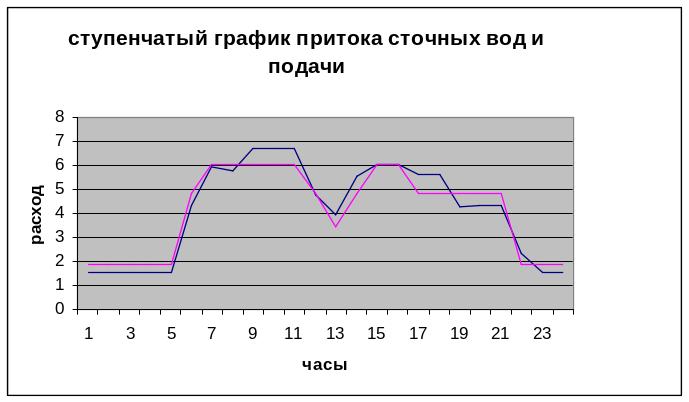

Рисунок 1.- Ступенчатые графики притока сточной воды в приемный резервуар и откачки её из резервуара: I - притока; 2 - откачки насосами; 3 - зона притока сточной воды в приёмный резервуар; 4 - зона откачки сточной воды из приемного резервуара.

Рисунок 2.- Суточные интегральные графики притока сточной воды в приёмный резервуар и откачки её из резервуара:

1-приток,2-откачка.

1.2 Определение ёмкости приемного резервуара насосной станции.

Минимальный объем приемного резервуара составляет [1]:

(7)

где подача одного насоса.

Тогда Минимальный объем приемного резервуара W_min, м³ ,при заданном числе включения насосов в час минимального притока определяется анали­тически по формуле [1]:

(8)

где =1,90% - минимальный часовой приток;

n - максимальное число включений в 1 час для полуавтоматической насосной станции.

Тогда (9)

, м³

Объем приемного резервуара определяется по формуле [1]:

, (10)

Где а=1,8% и b=-2,66%-максимально положительная и минимально отрицательная разность ординат интегральных графиков притока и подача насосами.

Тогда

Принимаем регулирующий объем приемного резервуара Wпр=1424 м³_.
