Содержание Стр.
Исходные данные 3
1
Спецификация сборных железобетонных
элементов 4
2 Подбор грузозахватных приспособлений для монтажа конструкций одноэтажного промышленного здания 6
3 Подбор кранов для монтажа элементов промышленного здания 11
4 Разработка альтернативных вариантов технологии и организации монтажа 15
5 Формирование и расчет калькуляции затрат труда и заработной платы 21
6 Формирование и расчет календарного плана монтажа одноэтажного промышленного здания 24
7 Расчет удельной себестоимости, удельной трудоемкости и приведенных затрат (ТЭП) монтажа одной тонны конструкций и выбор лучшего монтажного комплекса 29
8 Составление почасового графика доставки и монтажа конструкций 35
9 Формирование требований к качеству производства и приемки монтажных работ 40
10 Указания по производству работ 46
11 Требования по технике безопасности при монтаже одноэтажного промышленного здания 53
Примечание 65
Список литературы 66
Исходные данные
1. Длина пролетов:
L1=L3=24м, L2=18м.
2. Шаг колонн – 6 м.
3. Длина температурного блока – 54 м.
4. Количество температурных блоков – 2.
5. Расстояние от завода до стройплощадки – 9 км.
6. Начало монтажных работ – 11.05.11г.
7. Высотная схема №2

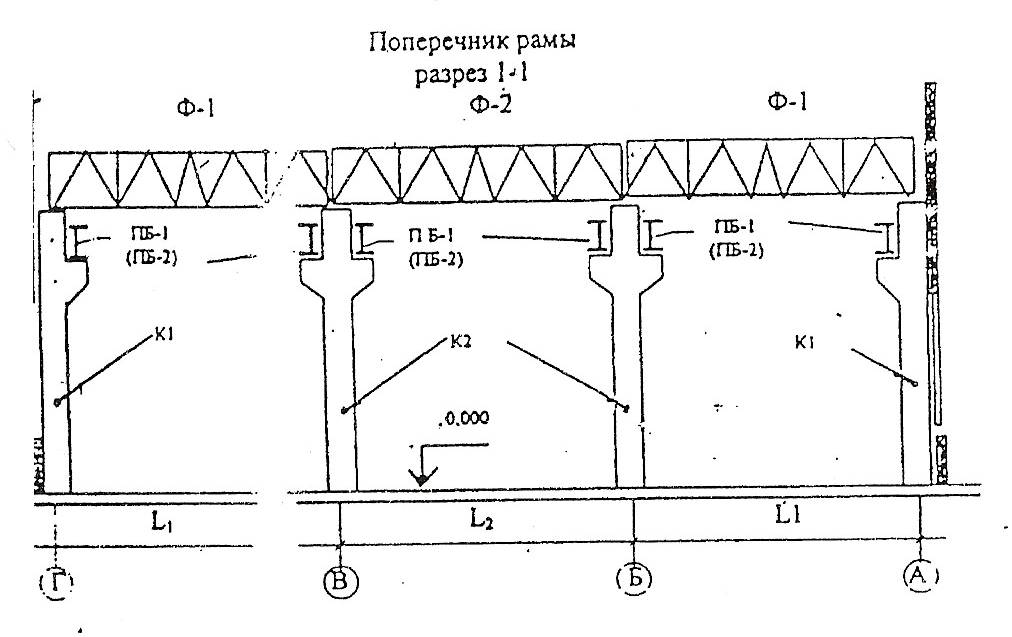

8. Поперечный разрез здания
1. Спецификация сборных железобетонных элементов
Таблица 1. Спецификация сборных железобетонных элементов
Наименование элемента |
Марка |
Эскиз элемента. |
Количество элементов |
Вес, т. |
||||
На один термоблок |
Всего |
1-го элемента |
Всего |
|||||
1 |
2 |
|||||||
Колонна крайняя |
К - 1 |
|
20 |
20 |
40 |
5,3 |
212 |
|
Колонна средняя |
К - 2 |
|
20 |
20 |
40 |
7 |
280 |
|
Колонна фахверка |
К - 3 |
|
8 |
8 |
16 |
3,0 |
48 |
|
Ферма покрытия, L=18м. |
Ф - 1 |
|
10 |
10 |
20 |
8,1 |
162 |
|
Ферма покрытия, L=24м. |
Ф - 2 |
|
20 |
20 |
40 |
10,8 |
432 |
|
Подкрановая балка, L=6м. |
ПБ - 1 |
|
18 |
18 |
36 |
4,2 |
151,2 |
|
Плита покрытия, 1,5х6,0 |
П - 1 |
|
396 |
396 |
792 |
1,4 |
1108,8 |
|
Стеновая панель, 1,2х6,0 |
СП - 1 |
|
290 |
290 |
580 |
1,2 |
696 |
|
Стеновая панель, 1,8х6,0 |
СП - 2 |
|
30 |
30 |
60 |
1,6 |
96 |
|
Вертикальные связи, при шаге 6 м |
ВС - 1 |
|
8 |
8 |
16 |
6,1 |
97.6 |
|
2.
Подбор нормокомплекта для монтажа
конструкций одноэтажного промышленного
здания.
Нормокомплект для бригады монтажников описывается в виде ведомости применяемых машин, оснастки, механизированного инструмента, инвентаря и приспособлений. Для строповки конструкций следует применять инвентарные грузозахватные приспособления с дистанционной расстроповкой.
Тросы, применяемые в грузозахватных приспособлениях (стропах, траверсах и т.д.) должны быть проверены на разрыв.
Подберем диаметр троса для траверсы, которая монтирует плиты покрытия.
Определим максимальное усилие, возникающее в одном тросе, по формуле (2.1)
(2.1)
где
- максимальное усилие в одном тросе;
-
максимальный вес конструкции монтируемой
данным приспособлением (плита покрытия
Q=1400кг);
-
количество работающих тросов (m=4);
-
угол наклона троса к вертикали (30 ̊ ).
Должно выполняться неравенство (2.2)
(2.2)
-
расчетное разрывное усилие;
-
коэффициент запаса прочности, К=8;
Примем ветвь канатную ВК – 0,63 диаметром d=8,3мм (РД 10-231-98).
Грузозахватные приспособления для монтажа одноэтажного промышленного здания приведены в таблице 2.
Таблица 2. Подбор грузозахватных приспособлений.
№ |
Наименование, марка |
Эскиз |
Масса, кг |
Расчетная высота, м |
Количество |
Назначение приспособления, грузоподъемность |
1 |

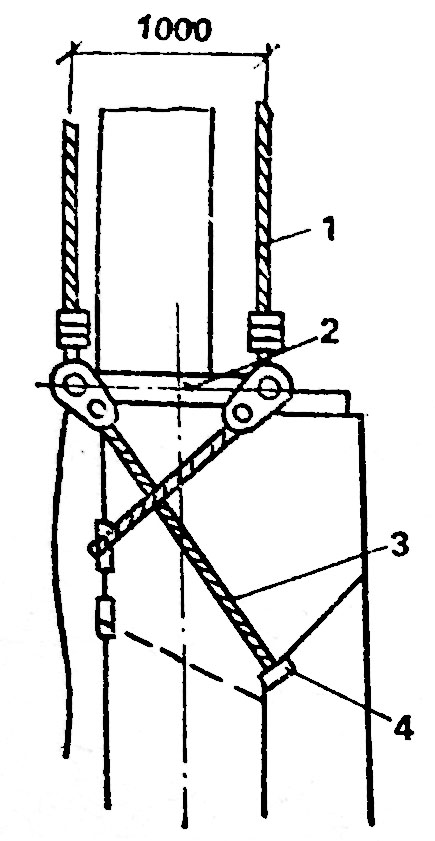

Траверса Тр-12,5-0,4КС в комплекте: 1-строп 2СТ-16/6300А; 2-траверса; 3-строп СКК1-8/3700 (5000); 4-подкладка под канат. |
|
320 |
1,7
|
1 |
Монтаж крайних и среднихколонн прямоугольного сечения массой до 12 т с захватом за крановую консоль. |
2 |

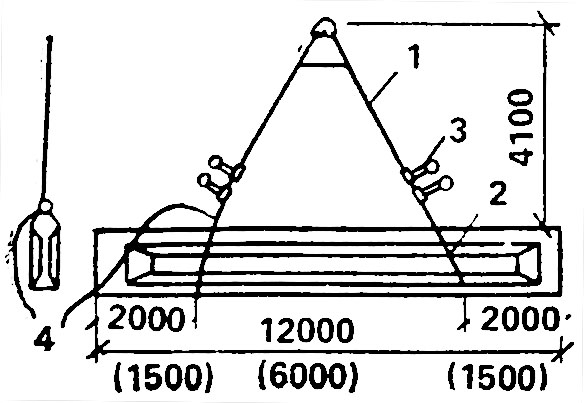

Строп двухветвевой 2СТ-16/5000 в комплекте: 1-строп 2СТ-16/5000; 2-строп СКК1-12,5/5000; 3-пружинный замок Пр2,5; 4-канат для расстроповки. |
|
265 |
4,3 |
1 |
Монтаж железобетонных подкрановых балок, длиной 12 и 6 м, массой до 12 т. |
3 |

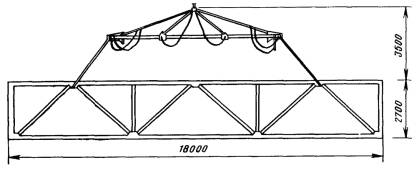

Универсальная траверса |
|
1106 |
4,5 |
1 |
Монтаж стропильных ферм массой до 10 т, длиной 18 м. |
4 |

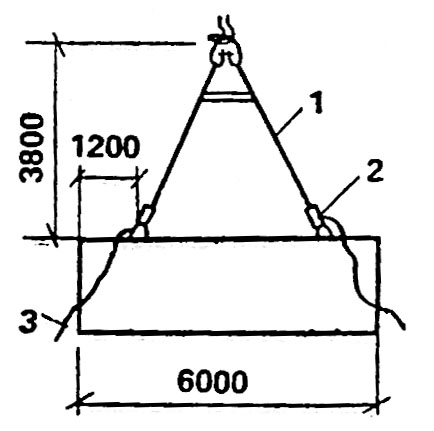

Строп двухветвевой 2СТ-10/4000 в комплекте: 1-строп СКК1-8/4000; 2-пружинный замок Пр8; 3-канат для расстроповки. |
|
|
3,8 |
1 |
Монтаж стеновых панелей, длиной 6 м и массой до 6 т. |
5 |

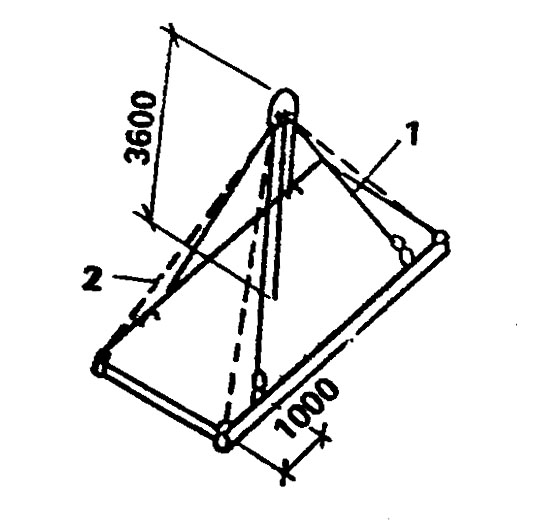

Строп четырехветвевой в комплекте: 1-строп 4СК-10/4000. |
|
90 |
3,6 |
1 |
Монтаж плит покрытия, длиной 6 м и массой до 5 т. |
6 |
Струбцина. |
|
31,3 |
- |
2 |
Струбцина для временного закрепления и выверки поясных панелей. |
7 |
Временное ограждение монтажной зоны по периметру здания: 1-натяжной крюк; 2-ограждение. |
|
14 |
1,015 |
- |
Крепят к монтажным петлям плит перекрытия с помощью натяжного крюка. |
8 |

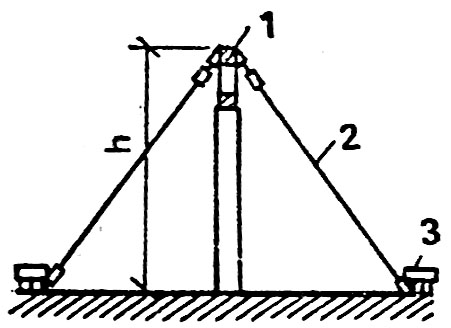

Расчалка с карабином и винтовой стяжкой: 1-струбцина; 2-расчалка; 3-якорь. |
|
13 |
- |
2 |
Временное крепление стропильных ферм. |
9 |

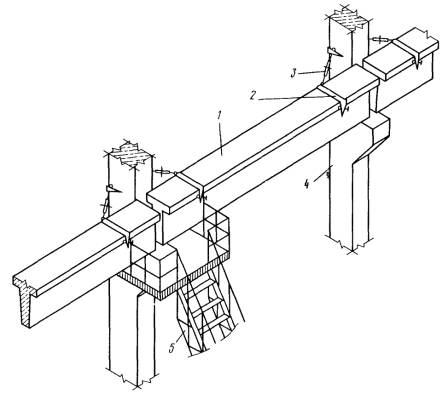

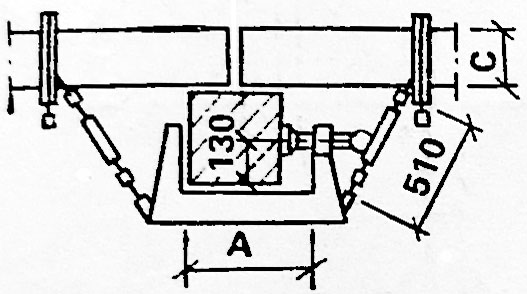

Струбцина 1 - подкрановая балка; 2 - струбцина для временного крепления балки; 3 - винтовая стяжка; 4 - колонна; 5 - приставная монтажная лестница; |
|
|
- |
3 |
Струбцина для временного закрепления и выверки подкрановых балок. |
10 |
Инвентарная распорка: 1-струбцина; 2-распорка; 3-плита. |
|
63 |
- |
2 |
Временное крепление стропильных ферм при шаге 6 м. |
11 |
Вышка телескопическая серии ВТ-23. |
|
8950 |
21,7 |
2 |
Обеспечение рабочего места на высоте от 13,8 до 21,7 м |
12 |
Приставные пластины-фиксаторы 1 - колонна; 2 - закладная деталь колонны; 3 - стропильная ферма; 4 - приварные пластины-фиксаторы; 5 - закладная деталь стропильной конструкции; 6 - анкер закладной детали; 7 - разбивочная ось; 8 - монтажный шов; 9 - риска на оголовке колонны; |
|
- |
- |
528 |
Обеспечение проектного положения стропильных ферм на колонне |
13 |
Лестница секционная приставная с площадкой; монтажная.
|
|
1289 |
5 - 20 |
3 |
Обеспечение рабочего места на высоте от 5 до 20 м. |
14 |
Металлический клиновой вкладыш |
|
6,5 |
- |
44 |
Выверка и временное крепление колонн при установке их в фундаменты стаканного типа |
95
31,5
