3.Вскрытие месторождения

Вскрытие предусмотрено по фланговой схеме с использованием только существующих стволов шахт.

14РЭШ - главный грузовой ствол (6м), предназначен для выдачи руды, пустой породы и исходящей струи вентиляции.

14В - вспомогательный ствол (6м), используется для спуска-подъема людей, материалов, оборудования и подачи свежего воздуха на горизонты. Возле устья ствола предусмотрена нагнетательная ГВУ с калориферной; по стволу также выдается порода от проходки выработок нижних горизонтов.

Исходящая струя в количестве 150 м³/сек. выдается по стволу 14РЭШ, далее по вентиляционному каналу и шурфу диаметром 5 м, на котором устанавливается вспомогательный вентилятор. Высота выброса – 6,4 м. Содержание пылевых частиц в исходящей струе – 1 мг/м³.

Производительность рудника по руде ограничена 370 тыс.т в год пропускной способностью по воздуху вспомогательного ствола I4B. Схема вскрытия рудника в проекциях на вертикальную плоскость.

Глубина оруденения и качество руды на данном этапе развития горной техники и технологии добычи предопределяют подземный способ разработки.

Общая площадь шахтного поля рудника №8 составляет порядка 2,4x2,2 км, в т.ч. площадь оруденения на Мало-Тулукуевском месторождении 2,0x0,8 км, Юбилейном - 1,0x0,2 км; доля запасов руды этих участков соответственно составляет 90% и 10% от общих запасов рудника.

Порядок отработки месторождений рудника №8 выбирается по следующим условиям: состояния горных работ (наличие пройденных выработок на горизонте); доступности участков; максимальной концентрации горных работ. В первую очередь начинается отработка вскрытой части Мало-Тулукуевского месторождения, затем вовлекаются запасы нижних горизонтов. В дальнейшем месторождение отрабатывается двумя горизонтами одновременно.

Главный выдачной ствол 14РЭШ и вентиляционный 14В располагаются соответственно на северо-западном и юго-западном флангах шахтного поля, при этом реализуется наиболее рациональная прямоточная схема проветривания.

Проектом принята высота эксплуатационного этажа равной 60 м. Рудные залежи на основных горизонтах вскрываются откаточными квершлагами, полевыми штреками, по ним осуществляется откатка горной массы к стволу 14РЭШ.

Подготовка залежей предусмотрена, как правило, проходкой полевыми штреками с ортами между ними, с целью использования

эффективной и безопасной кольцевой схемы электровозной откатки горной массы. Между стволами 14РЭШ и 14В размещается площадка закладочного комплекса.

Процесс выемки горной массы осуществляется буровзрывным способом

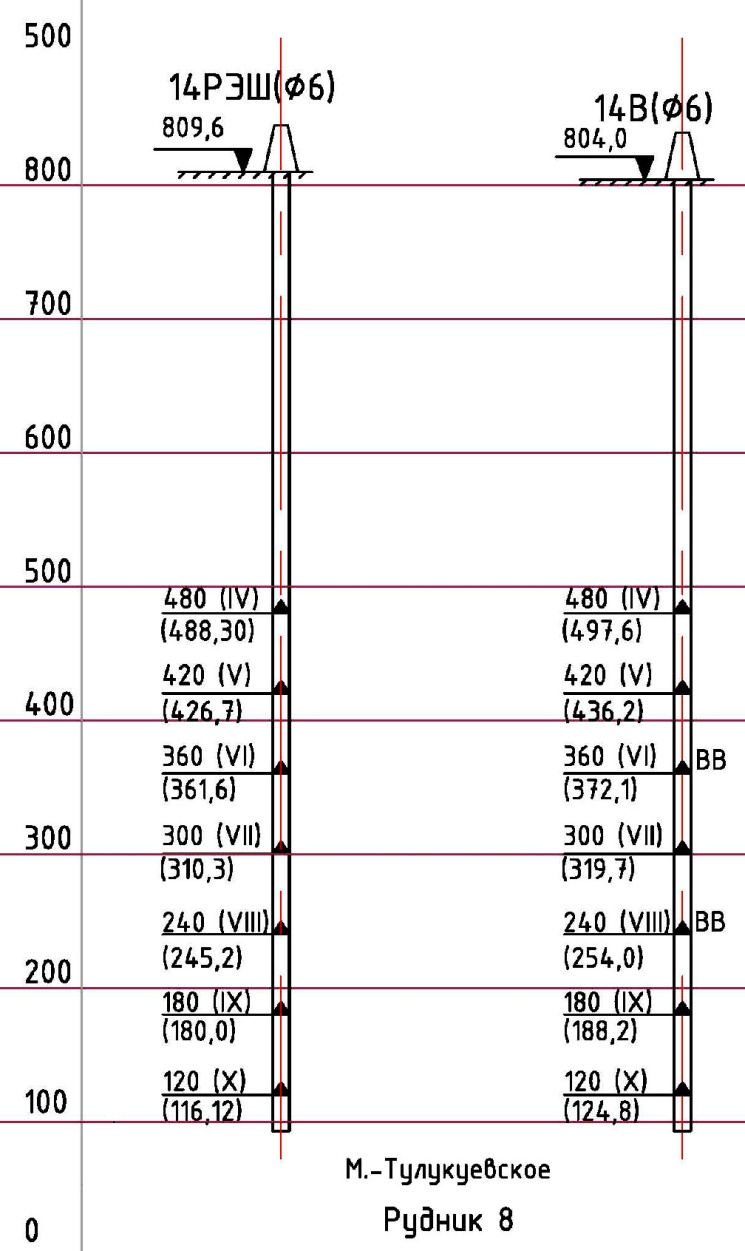

Рис. Схема вскрытия рудника в проекциях на вертикальную плоскость

3.1.Основные решения по подъему и откаточно-разгрузочному комплексу

Откаточно-разгрузочный комплекс предусматривается на стволе 14 РЭШ.

Откаточно-разгрузочный комплекс обеспечивает максимальную требуемую производительность подъемных установок ствола 14 РЭШ на расчетный год в объеме 370 тыс.т/год по руде.

Надшахтное здание и откаточно-разгрузочный комплекс ствола предусматривает:

• прием горной массы, для чего в надшахтном здании предусматривается приемо-разгрузочный комплекс;

• спуск-подъем людей (на период строительства), материалов, оборудования и длинномеров в период строительства и эксплуатации рудника.

Ствол 14 РЭШ оснащается шахтной подъемной машиной 2В5024, имеющей следующие основные составные части:

• два барабана на ном. диаметр 5000 мм;

• дисковые тормоза;

• распредшкафы электрогидравлической системы питания и управления;

• двигатель постоянного тока 1350 кВт;

• преобразовательный и регулирующий комплект;

• комплект оборудования стволовой сигнализации (шкафы, пульты, сигнализаторы, устройства дистанционной передачи информации);

• система связи (связь устройства стволовой сигнализации с системой управления подъемной машины, связь устройств стволовой сигнализации с системой управления околоствольных устройств, телефонной связью, системой громкоговорящей связи).

Подъемная машина имеет две клети двухэтажные пролетные.

Скорость подъема:

• 12 м/с – для подъема горной массы и транспортировки материалов;

• 12 м/с – для подъема людей;

• 0,3 м/с – ревизия ствола.

Ствол 14В оснащается подъемной машиной типа 2Ц 4х2,3А.

Данный ствол в период эксплуатации является вспомогательным.

В технологии ствол является запасным, механизированным выходом и служат для спуска, подъема людей, материалов и оборудования, строительство VI-X горизонтов (60-70 тыс. т горной массы/год).

Клетевые подъемы 2НВ 3,6-17 с шириной колеи 750 мм, вагон типа ВГ-4С.

Надшахтное здание с копром Н=38 м и укосиной, комплекс обмена вагонеток на отметке +18м.

На верхних приемных площадях клетевых комплексов выдачных стволов под опрокидывателями располагаются 4 бункера: 1 – породный, 2 – забалансовая руда, 3 – богатая руда, 4 – бедная руда.

Погрузка горной массы предусмотрена в автосамосвалы «БеЛАЗ».

Для экспресс анализа и сортировки руд на поверхностном комплексе обмена вагонеток предусматривается применить рудоконтролирующую станцию (РКС) с установкой 2-х комплектов аппаратуры типа «Алмаз».

Продолжительность цикла обмена двух вагонеток на клетевых комплексах ствола 14РЭШ составляет менее 100 сек., что соответствует производительности подъемных установок, цикл которых при работе с верхних горизонтов и скорости подъема до 8 м/с составляет порядка 110 с.

Загрузка автосамосвалов из приемных бункеров предусматривается в утепленных помещениях с помощью вибропитателей.

В целях создания нормальной атмосферы в надшахтном здании, в устье ствола 14РЭШ предусмотрен отвод исходящей вентиляционной струи через шурф с вспомогательной вентиляторной установкой.

На воздухоподающем стволе 14В предусматривается одноэтажное герметическое надшахтное здание со шлюзами, предназначенными для пропуска электровозов, погрузочно-доставочных машин, буровых кареток и другого крупногабаритного оборудования, спускаемого по стволу в шахту с минимальной разборкой.

Также имеется шлюз для пропуска людей.
