12. Визуализация данных

Для отображения результатов вычислений MatLab и Octave имеют достаточно большой выбор средств визуализации. Вывод данных и текстовых строк в командную строку осуществляется с помощью команды disp (табл.12).

Таблица 12 - Пример использования команды disp

Операция	Команда	Результат
Вывод текстового сообщения	disp('hello')	hello
Вывод численного значения	disp(4)	4
Вывод значения переменной	a=8 disp(a)	8

В MatLab в символьных переменных возможно использование кириллицы. Для этого необходимо изменить стандартный шрифт на шрифт в формате UNICODE, например: Arial Unicode MS. Изменение шрифта осуществляется в меню File->Preferences...->далее на вкладках General, Command Window, Editor/Debugger, Help изменяется текущий шрифт на требуемый. Следует обратить внимание на возможные проблемы при использовании русской буквы «с». Мера борьбы – использовать латинскую букву «с». Использовать кириллицу в качестве имен переменных, файлов, функций нельзя.

Таблица 13. Построение графиков в MatLab и Octave.

Операция	Пример команды
Построение графической зависимости одной переменной от другой	X=[1:100]; plot(X, sin(X))
Управление осями графика	axis([20 30 -0.8 0.8])
Нанесение сетки на график	grid
Нанесение заголовка графика	title('sinus.fragment')
Нанесение надписи под осью x	xlabel('time')
Нанесение надписи под осью y	ylabel('y=sin(x)')
Нанесение легенды	legend('fragment grafika')

График приведенный на рис.3 можно получить путем последовательного ввода в командном окне команд из таблицы 13. В Octave координатная сетка включается нажатием клавиши G на клавиатуре. Также в Octave после ввода команд полезно дать команду replot (без параметров) для обновления графика.

Р ис.3 – Результат работы графических команд MatLab и Octave (табл.13)

С помощью команды subplot можно на одно графическое окно выводить несколько графиков. При этом окно рассматривается как матрица, элементами которой являются графики. Результатом последовательного выполнения приведенных ниже команд является фигура, изображенная на рис.4:

a=rand(1,100);

subplot(2,1,1)

plot(a)

subplot(2,1,2)

hist(a)

В команде subplot первый параметр отвечает за количество графиков по вертикали, второй – по горизонтали. Третий параметр отвечает за номер текущего графика. Нумерация осуществляется слева-направо, сверху-вниз.

Рис.4 – Пример вывода нескольких графиков на одну фигуру

Также часто возникает необходимость в выводе на один график несколького кривых (рис.5). В данном случае используется команда hold (или hold on):

x=[1:0.1:10];

plot(x,sin(x))

hold

plot(x,cos(x))

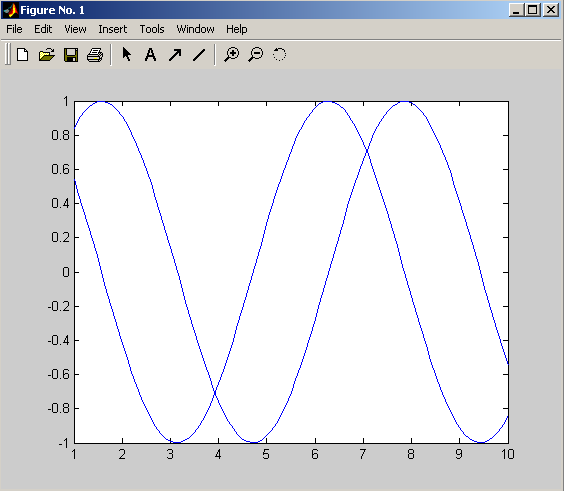

Р ис.5 – Пример вывода двух кривых на один график

Ряд функций, реализующих специальные виды графиков, приведены в таблице 14.

Таблица 14 - Специальные виды графиков

Операция	Команда	Пример
График с дискретными значениями	stem	stem([1 3 4 2])
Лестничный график	stairs	stairs([1 3 4 2])
Круговая диаграмма	pie	pie([1 3 4 2])
Трехмерная круговая диаграмма	pie3	pie3([1 3 4 2])
График в полярных координатах	polar	polar([0 0 pi/6 pi/3 pi/3],[0 1 2 1 0])
Логарифмический масштаб по осям х и y	loglog	Используются вместо команды plot в случае, если одна или обе координаты должны иметь логарифмический масштаб
Логарифмический масштаб по оси х	semilogx
Логарифмический масштаб по оси y	semilogy
Гистограмма	hist	hist(rand(1,100))
