21.Зіставлення процесів збереження результуючої стійкості в турбо-гідрогенератора.

результирующая устойчивость — при кратковременном нарушении исходного режима (например, при работе в течение некоторого времени генераторов электрической системы или ее частей не с и н х р о н н о),но при последующем восстановлении нормальной синхронной работы. Это восстановление может происходить самостоятельно в силу внутренних свойств системы или под действием специальных устройств системной автоматики.

Результирующая устойчивость генераторов обеспечивается, если в процессе асинхронного хода, связанного с их выходом по какой-либо причине из синхронизма, создаются условия для ресинхронизации генератора с сетью. Опыт эксплуатации энергосистем подтвердил возможность сохранения в ряде случаев результирующей устойчивости генераторов (особенно турбогенераторов, имеющих значительный асинхронный момент и жесткую асинхронную характеристику) при наличии эффективных регуляторов скорости и устройств АРВ. Для сохранения синхронной работы генератора понижают частоту там где она повысилась или наоборот повышают,за счет повышения нагрузки станции где имеется резерв генерирующей мощности.В случае понижения частоты и отсутствии резерва мощности ,отключают часть потребителей для исключения развала системы.На станции эти явления приводят к появлению асинхронного хода параллельно работающих генераторов из-за дефицита реактивн.мощностей системы.

22.Векторна діаграма синхронного генератора

Рассмотрим процесс с помощью малых колебаний

АРВ-пропорционального типа реагирование на пропорциональное отклонение напряжения на выходе генератора с коррекцией по току (токовое компаундирование )

При изменении тока возбуждения

изменяется кривая(

Где - угол

переходное ЭДС по продольной оси

E- синхронная ЭДС генератора

ЭДС установившеся (генератора) в относительных единицах равная ЭДС возбуждения

- напряжение на выходе регулятора (равное в относительных единицах напряжению машинного возбуждения)

-напряжение на выходе генератора

Уравнение генератора (в относительных единицах)

23. Фізика процесів при аналізі статичної стійкості генератора (системи).

Статическая устойчивость

Это способность энергосистемы генератора самопроизвольно сохранять прежний режим работы после действия малого возмущения ( колебания нагрузки)

Сопровождается малым отключением мощности и малым отключением работы скорости

Схема электроснабжения

→- нагрузка

Uс- напряжение приёмной системы

Схема замещения

Векторная диаграмма

Ėф –фазное синхронное ЭДС генератора

ὐФ- фазное приемное напряжение системы

İФ- фазный ток линии

φ- угол сдвига между фазой напряжения и фазой тока

(параметры режима)

Преобладает индуктивность

σ-угол сдвига между ЭДС и напряжением системы

Р- электромагнитная мощность генератора, перед откл. генератора

В результате действия различных возмущений в том числе и малых изменений угол ЭДС и напряжения , а значит и мощность, при этом должна сохранится синхронная работа генератора.

Следует

- угловая характеристика трёх фаз передачи энергии от генератора в приемную систему

- ЕV- линейное, х- фазное, σ- угол

Из этой характеристики следует: чтобы передать мощность в приемную систему необходимо чтобы ЭДС генератора опережало напряжение приемное системы на угол σ при передаче энергии через индукционное сопротивление Х1

Диаграмма

Магнитный поток генератора (Фг), магнитный поток системы (Фс),Синус связь (ЭДС и напряжения) между параметрами генератора, ЭДС-Р-V-параметры режима, х- параметры системы

Если угол (φ)-90ͦ, то мощность →max мощность

Текущее значение мощности в зависимости от угла определяется по синусоидальной связи

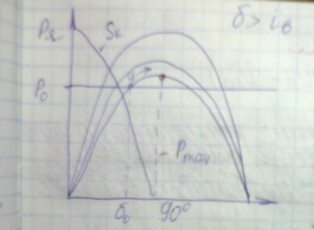

Угловая характеристика (синусоидальная зависимость)

Так как малое возмущение регулируемое турбины не осуществляется, регулирование мощности турбины, изменение скорости , мощность турбины не изменяется (Р0=const) применимо к данной задаче

Допущения

Vф=const (принято, что мощность применяемая системой большая по сравнению с мощностью ЛЕП, что при всех воздействующих режимах действие малого возмущения Vф будет пстоянно)

Еф=const (возбуждение генератора неизменно ів=const→Eф=const)

x1=const ( сопротивление через которое неизменяется сопротивление)условие статической устойчивости

Все параметры описывающие угловую характеристику, представляют в относительных единицах(ЭДС,х,V), угол в радианах.
