3. Вимірювання основних параметрів біполярних транзисторів
Перевірка
справності транзисторів і вибір
транзисторів з потрібною величиною
передачі струму
(параметр h21e)
виконується за допомогою випробовувачів
транзисторів або приладів перевірки
транзисторів (ППТ). В
цих приладах виміряється також зворотній
струм колектора ІКО.
Чим більше значення
і менше ІКО,

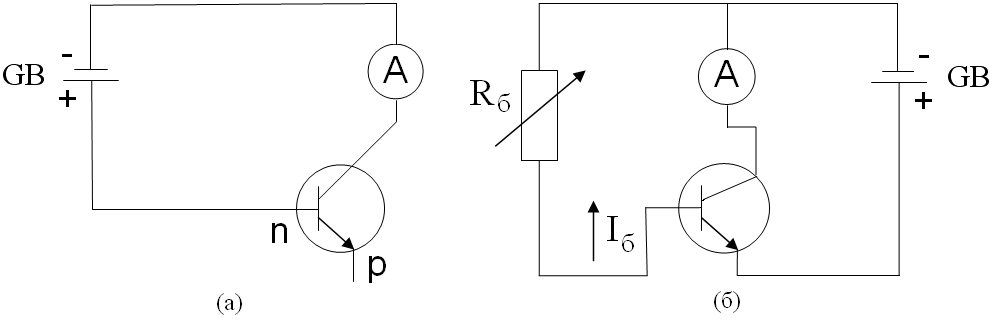

тим якісніший транзистор. Схеми для
визначення вказаних параметрів вказані
на рис. 12.
Рис. 12
Для
транзисторів структури n-р-n
полярність включення батареї живлення
і вимірювального приладу повинна бути
зворотною до тієї яка була при вимірюванні
параметрів транзистора типу р-n-р.
Зворотній
струм колектора ІКО
вимірюється при заданій зворотній
напрузі на колекторному переході і при
відключеному емітері (рис. 12 а). Параметр
визначають, як відношення струму
колектора ІК
до спонукавшого його струму бази Іб,
тобто
.
Вимірювання виконуються по схемі (рис.
12 б).
Для встановлення потрібного значення
Іб
використовують змінний резистор і той
же мікроамперметр, що і для вимірювання
ІКО.
Завдання та порядок роботи
Виміряти параметри та ІКО транзистора приладом ППТ. Порівняти отримані результати з довідниковими.
1. Ознайомитись з розташуванням ручок керування.
2. Перемикачем (р-n-р; n-р-n) встановити схему для структури досліджуваного транзистора, відповіднім перемикачем встановити положення "маломощные транзисторы".
3. Перемикач роду роботи поставити в положення встановлення струму бази.
4. Встановити в зажимах Э, К, Б виводи транзистора, дотримуючись цокольовки транзистора.
5. Ручками "грубо" та "плавно" виставити струм бази 100 мкА.
6. Виставити перемикач роду роботи в положення . При цьому число навпроти кінця стрілки індикаторного приладу відповідає значенню . Якщо стрілка "шкалить", струм бази виставляють рівним 50 мкА, а результат вимірювань множать на 2.
7. Перемикач роду роботи встановлюють в положення ІКО. Поділки навпроти кінця стрілки вказують величину струму в мкА.
8. Встановити перемикач роду роботи в положення “выкл.”.
Вимірювання індуктивності котушок
При відсутності спеціального приладу величину індуктивності котушки можна виміряти відносним методом. Для цього вимірюють оммічний опір котушки R омметром, а потім повний опір цієї котушки змінному струму Z.
Друге вимірювання виконується за допомогою тестера, або електронного вольтметра, джерелом змінного струму може бути будь-який знижуючий трансформатор з вторинною обмоткою на 6-30 В.
Для розрахунків використовуються наступні формули:
Z=U~/I~;
.
Де U~, І~ — спад напруги на котушці і струм в котушці.
— циклічна
частота (
=314
с-1).

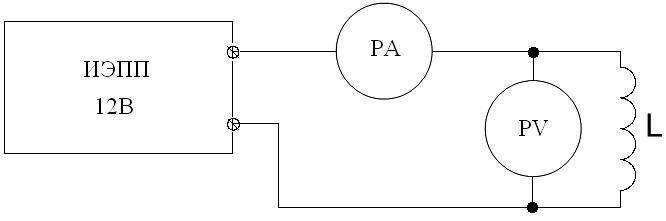

Схема для визначення індуктивності котушки (рис. 13):
рис. 13
Рекомендована література
Н.Н. Ворсин, М.Н.Ляшко. Основы радиоэлектроники. – Минск: Высшая школа 1992.
Б.С. Гершунский Основы электроники и микроэлектроники. – К. Вища школа 1989.
В.М. Демяненко. Апаратні засоби в курсі інформатики. – К.: Видавництво НПУ ім. М.П. Драгоманова 2005.
В.И. Зубчик, В.П. Сигорский, А.Н. Шкуро. Справочник по цыфровой схемотехнике. – К.: Техника 1990.
О.В. Колесниченко, И.В. Шишигин. Апаратне средства PC. – 3-е изд.: - Санкт Петербург , 2000.
В.М. Сисоев, В.П. Чернявский. Радіоелектроніка з елементами обчислювальної техніки. Практикум. – К.: Вища школа 1986.
В.В. Стрыгин. Автоматика и вычислительная техника. – М.: Высшая школа 1997.
М. Скот Модернизация и ремонт ПК. 14-е издание.: Пер. с англ. М. Издательский дом «Вильямс», 2004.
В.С. Ямпольский. Основы автоматики и электронно-вычислительной техники. – М: Просвещение. 1991
