Осцилограф універсальний типу с1-67

Осцилограф типу С1-67 призначений для дослідження фор­ми електричних сигналів шляхом візуального спостереження їх часових та амплітудних значень.

Осцилограф С1-67 забезпечує:

а) спостереження форми імпульсів обох полярностей з три­ валістю від 0,1 мкс до 0,2 с і з амплітудою від 5 мВ до 300 В;

б) спостереження періодичних сигналів в діапазоні частот від 5 Гц до 10 МГц;

в) вимірювання амплітуд досліджуваних сигналів від 28 мВ до 140 В, а з виносним дільником 1:10 від 280 мВ до 300 В;

г) вимірювання часових інтервалів від 0,4 мкс до 0,2 с;

д) вхідний активний опір при відкритому вході – 1 МОм.

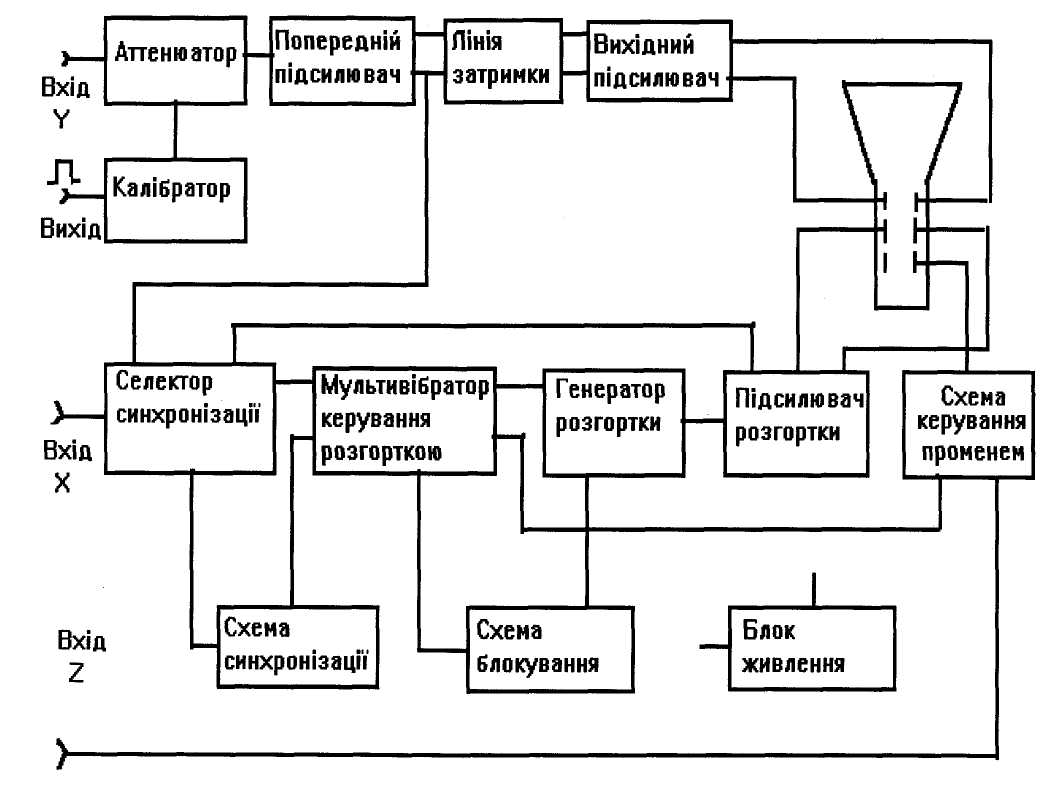

Розглянемо стуктурну схему осцилографа типу С1-67 (рис.7).

Рис. 7

Досліджуваний сигнал подається на гніздо “1 MΩ 40 pF”. За до­помогою вхідного аттенюатора, який являє собою компенсаційний дільник напруги, вибирають величину сигналу зручну для спостереження і дослідження на екрані ЕПТ. Канал верти­кального відхилення променя підсилює сигнал до необхідної ве­личини перед тим як він потрапляє на вертикально-відхиляючі пластинки. Для дослідження переднього фронту короткочасних імпульсів в каналі вертикального відхилення використовують лінію затримки. З каналу вертикального відхилення досліджуваний сигнал потрапляє на вхід схеми синхронізації та запуска розгортки. Для запуска розгортки може бути використано зовнішній сигнал, який потрібно подати на вхід гнізда син­хронізації ("Cинхронизация").

Схема синхронізації та запуска розгортки виробляє прямо­кутні імпульси постійної амплітуди незалежно від форми і вели­чини поданого сигналу. Завдяки цьому досягається стійкий за­пуск генератора розгортки, який виробляє пилкоподібну напругу. Пилкоподібна напруга підсилюється до певної величини підсилювачем горизонтального відхилення і подається на відхиляючі пластини ЕПТ.

В приладі є можливість подати зовнішній сигнал на підсилювач розгортки через вхід “Х”, при цьому підсилювач розгортки відключається від схеми генератора перемикачем. Схема керування променем ЕПТ виробляє прямокутні імпульси, які потрапляють на спеціальні балансуючі пластини і гасять промінь ЕПТ під час зворотнього ходу розгортки.

Калібратор виробляє прямокутні імпульси, які використо­вуються для калібрування підсилення каналу вертикального підсилення, компенсації виносних дільників та для калібрування тривалості розгортки. В осцилографі передбачена можливість от­римання яскравих міток при подачі зовнішнього сигналу на вхід “Z”.

За основу вимірювань прийнято метод вимірювань за каліброваним сигналом. Робоча частина екрану має 6 клітинок по вертикалі і 10 по горизонталі. Керування роботою та вибір ре­жимів здійснюється за допомогою п'яти ручок та двох декадних перемикачів. Ручками на панелі встановлюють фокус, яскравість та положення променя на екрані. Ручкою "Уровень" встановлю­ють рівень запускаючого сигналу, поданого на гніздо входу при зовнішньому запуску. Перемикачі "Развертка" та "Усилитель" встановлюють ціну клітинки на екрані по горизонталі в секундах (або мілісекундах чи мікросекундах) та по вертикалі в вольтах. За допомогою ручки "Синхронизация" досягають стійкого поло­ження осцилограми на екрані.
