Високочастотний генератор типу г4-18а

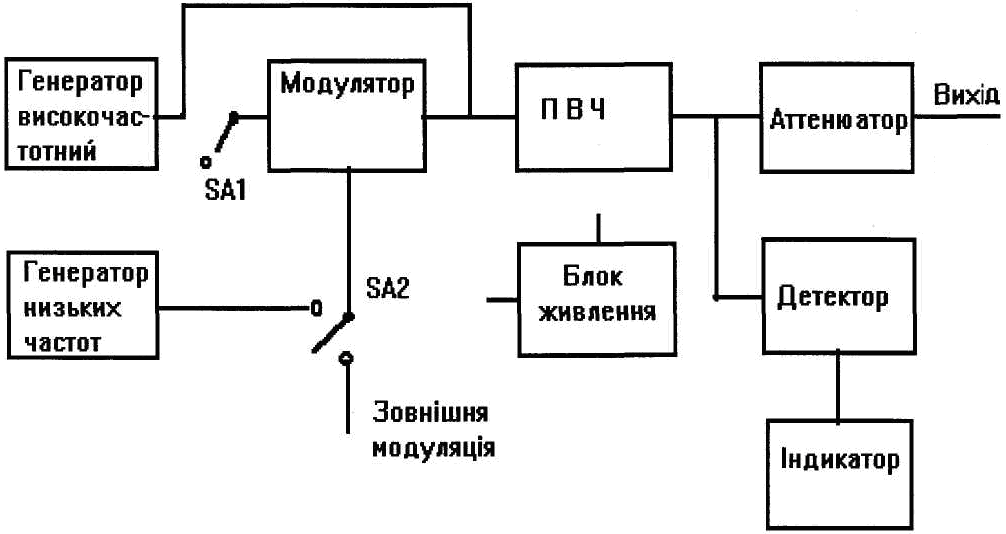

Високочастотні генератори типу Г4-18А використовуються для налагодження підсилювачів відео частоти, проміжної і висо­кої частоти радіоприймачів та телевізійних пристроїв, а також джерел високочастотних коливань. Розглянемо блоксхему висо­кочастотного генератора (рис. 6).

Як ми бачимо генератор типу Г4-18А складається з: генера­тора високої частоти (задаючого генератора), модулятора, підсилювача високої частоти, аттенюатора, генератора низьких (проміжних) частот, детектора, індикатора (вимірювача глибини модуляції) та блока живлення.

Високочастотний сигнал виробляється в задаючому генера­торі, який побудовано на базі LC-автогенератора. Повільна зміна частоти відбувається за допомогою конденсатора змінної ємності ручка якого виведена на лицьову панель прилада. Діапазон частот задаючого генератора від 100 кГц до 35 Мгц розбитий на шість піддіапазонів, які мають такі граничні частоти: 1) 0,1-0,3 МГц, 2) 0,3-1 МГц, 3) 1-З МГц, 4) 3-10 МГц, 5) 10-20 МГц, 6) 20-35 МГц. Перехід з одного піддіапазону на інший відбувається за допомо­гою перемикача, який виведено на передню панель приладу. Вихідна напруга задаючого генератора підсилюється підсилювачем високої частоти і за допомогою індуктивного зв'язку подається на систему аттенюаторів на виході якого знахо­диться індикатор рівня вихідної напруги. За допомогою аттенюа­торів на виходах генератора можна одержати різну напругу. Ге-

Рис.6

нератор має некалібрований вихід від 0,1 до 1 В з вихідним опо­ром близько 100 Ом. В цьому випадку калібратор має шкалу, на якій нанесені поділки від 10 до 100. Відповідно 10 поділкам відповідає вихідна напруга 0,1 В та 100 поділкам 1 В. Також гене­ратор забезпечує на другому виході (μV) калібровану напругу від 1 мкВ до 0,1 В на кінці кабелю, який має опір навантаження 75 Ом. За допомогою дільника напруги, який знаходиться на кінці кабеля можна отримати вихідну напругу 0,1 мкВ. В цьому випадку зна­чення вихідної напруги треба визначати по шкалі аттенюатора (10-100 поділок) і множити на показник, який знаходиться на тій же ручці. Для встановлення певного значення вихідної напруги потрібно ручкою "0" встановити стрілку індикатора вихідної на­пруги на нуль шкали, при цьому тумблер "К, М %" повинен зна­ходитись в положенні "К". Після чого ручкою "Встановлення рівня К" виставити стрілку індикатора на відмітку "К" шкали.

Генератор Г4-18А може забезпечити отримання на виходах амплітудно-модульованих гармонічних сигналів з частотами 400 і 1000 Гц. Для цього в генераторі знаходяться генератор низьких частот та модулятор. Щоб отримати на виході амплітудно-модульований сигнал потрібно перемикач роду роботи перевести в положення 400 або 1000 Гц. За такими частотами буде змінюватись амплітуда високочастотних коливань в модуляторі. Тумблер "К, М %" поставити в положення "М %" і ручкою "Уст. М %" встановити потрібну глибину модуляції, яку можна контро­лювати за допомогою вихідного індикатора. Коефіцієнт глибини модуляції як при внутрішній так і при зовнішній модуляції регу­люється від 10 до 95 % при частотах модуляції від 50 Гц до 10 кГц та від 10 до 50 % при частотах від 10 до 15 кГц.
