Електронний вольтметр ву-15

За допомогою цього приладу можна вимірювати напругу постійного струму, ефективні значення змінної напруги сину­соїдальної форми та активний опір. Діапазони вимірюваних вели­чин через вхідні клеми:

• постійна напруга – від 0.03 до 1000В,

• змінна напруга – від 0.2 до 1000В,

• активний опір – від 10 до 10⁹Ом.

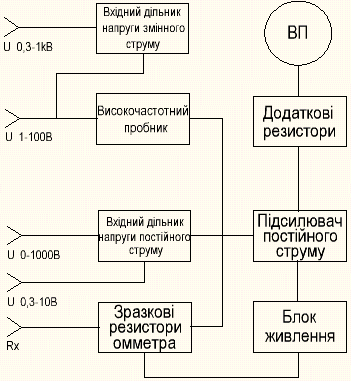

Розглянемо структурну схему електронного вольтметра ВУ-15.(Рис. 4).

Вхідні дільники напруги, як змінного так і постійного струмів, являють собою додаткові опори, за допомогою яких можна вимірювати напруги в великих межах. (Розширювати межі вимірювального діапазону).

Високочастотний пробник дозволяє вимірювати напругу змінного струму з частотою до 900 МГц.

Зразкові резистори омметра призначені для встановлення струму повного відхилення стрілки вимірювального механізму. При вимірюванні напруги змінного струму відбувається амплітудне детектування за допомогою високочастотного пробника і подальше підсилення напруги підсилювачем постійного струму (ППС). Вимірювальна напруга постійного

Рис. 4

струму посту­пає безпосередньо на ППС. Додаткові резистори служать для точного встановлення границь шкал на усіх межах вимірювання.

При вимірюванні напруги постійного струму потрібно підготувати вольтметр. Для цього потрібно збалансувати ППС і це робиться наступним чином. Перемикач меж вимірювання встановити у положення "0,3V", натиснути клавішу "U+" або "U–" в залежності від полярності вимірювальної напруги. Закорочу-ють перемичкою клеми "0,3 – 10V" та "┴" і ручкою "0" встанов­люють стрілку мікроамперметра на нульову відмітку шкали "–V", після чого прилад підготовлений до роботи. При вимірюванні певного значення напруги постійного струму незабудьте встано­вити певну межу вимірювання.

При вимірюванні напруги змінного струму прилад теж потрібно підготувати до роботи. Для цього перемикач меж вимірювання ставиться у положення "1V", натискують клавішу "~U". Закорочують перемичкою клеми "1-100V" та "*" і ручкою, над якою написано "0~1V", встановлюють стрілку на нульову відмітку шкали "~1V'. При цьому потрібно впевнитись, що ви­носний пробник вставлений у гніздо. Встановити потрібну межу вимірювання. Прилад готовий до роботи.

При вимірюванні активного опору необхідно встановити пе­ремикач меж вимірювання на необхідне значення. Натиснути клавішу "R". Ручкою "0" встановити стрілку вимірювального ме­ханізму на відмітку " " шкали "Ω". Закоротити клеми, над якими написано "г_х" і ручкою "0Ω" встановити стрілку вимірювального механізму на нульову відмітку шкали "Ω". Після цього під'єднати вимірювальний резистор і зробити відлік по шкалі вольтметра з поміткою " Ω ".

Вимірювальний генератор гз-33

Він являє собою джерело електричних коливань звукових та ультразвукових частот. Розглянемо блок-схему генератора (рис. 5).

Рис. 5

Як ми бачимо генератор складається з таких блоків:

• задаю­чого генератора;

• широкосмугового підсилювача;

• вихідного ате­нюатора;

• узгоджуючого пристрою;

• блока живлення;

• лампового вольтметра.

Задаючий генератор являє собою RC-автогенератор. В колі негативного зворотнього зв'язку якого, для збільшення стабільності частоти генератора, використовують термістор. Весь діапазон частот генератора (20 – 200000Гц) розділений на чотири піддіапазони. Перехід з одного піддіапазону на інший відбувається за допомогою перемикача, множник якого дорівнює 10. Настроювання на задану частоту відбувається за допомогою конденсатора змінної ємності, який має шкалу, проградуйовану по частоті в герцах. Ручка настройки цього конденсатора виведе­на на передню панель генератора. Для отримання плавного розст­роювання в процентах від будь-якої частоти фазуюче коло має потенціометр, ручка якого знаходиться на передній панелі. Ши­рокосмуговий підсилювач має смугу пропускання, яка дорівнює діапазону частот задаючого генератора і служить для підсилення напруги задаючого генератора. Одночасно з цим він є розв'язкою між задаючим генератором і опором навантаження генератора. Аттенюатор забезпечує загальне послаблення вихідного сигналу до 100 дб ступенями через кожні 10 дб. Схема атенюатора розра­хована для роботи на активне навантаження 600 Ом.

Узгоджуючий пристрій побудовано на базі узгоджуючого трансформатора, який забеспечує узгодження виходу генератора з навантаженнями 60, 600 та 6000 Ом. Перемикання виходу гене­ратора на різні опори навантаження виконується за допомогою перемикача, який знаходиться на передній панелі генератора. В положенні "Аттенюатор" перемикача до вихідних клем під’єднується безпосередньо вихід аттенюатора, при цьому гене­ратор має найкращі вихідні параметри. При роботі генератора на навантаження значно більше ніж 6000 Ом паралельна робота ат­тенюатора забезпечується вмиканням внутрішнього навантажен­ня 600 Ом за допомогою тумблера "Внутр. нагрузка".

Ламповий вольтметр під'єднується до входу аттенюатора і призначений для контролю та встановлення вихідної напруги. Він має дві шкали: основну на 30 В і допоміжну на 60 В.

Величина вихідної напруги генератора змінюється плавно ручкою "Рег. выхода" і ступенями через кожні 10 дб задопомогою перемикача аттенюатора, який має градуювання "Пределы шкал – Ослабление дб". Перемикач меж шкал в залежності від вихідного опору відбувається за допомогою перемикача "Вьіх. сопротивление "Ω". Від цього перемикача намальовані стрілки, які вказують на певні значення меж вимірювання шкал аттенюатора. Вони зна­ходяться у віконці на передній шкалі генератора.
