МЕТОДИЧНІ РОЗРОБКИ

ПО ВИКОНАННЮ ЛАБОРАТОРНИХ РОБІТ З РАДІОЕЛЕКТРОНІКИ

Розділ І

РАДІОЕЛЕКТРОННІ ПРИЛАДИ

Київ – 2010

УДК

Рекомендовано Вченою радою

Фізико-математичного інституту

НПУ імені М.П. Драгоманова

(протокол № ___ від _______________р.)

Рецензенти:

Касперський А.В. – завідувач кафедри технічної фізики та математики НПУ імені М.П. Драгоманова, доктор педагогічних наук, професор;

Січкар Т.Г. – доцент кафедри загальної та прикладної фізики Фізико-математичного інституту НПУ імені М.П. Драгоманова, кандидат фізико-математичних наук.

Козеренко С.І.

Підсилювачі:

Методична розробка. – Київ. НПУ ім. М.П. Драгоманова.

2010. – 35 с.

В методичній розробці розглянуто фізичні принципи побудови та фізичні закономірності процесів притаманних підсилювачам. Наведені загальні характеристики та параметри.

Методична розробка може бути корисна студентам фізико-математичних та педагогічно-індустріальних факультетів вищих навчальних педагогічних закладів, а також учням і вчителям загальноосвітніх і професійних шкіл та ліцеїв.

ЗМІСТ

Загальні положення та класифікація приладів…………………………………………4

Опис приладів…………………………………………………………………………….5

Тестер типу Ц4352………………………………………………………………………..6

Нормальні умови експлуатації…………………………………………………..………6

Основна похибка приладу…………………………………………………....…….…….7

Робота з приладом………………………………………………………….…………….8

Вимірювання напруги…………………………………………………………….………9

Вимірювання опорів постійному струму………………………….…………………….9

Вимірювання ємності…………………………………………………….………………10

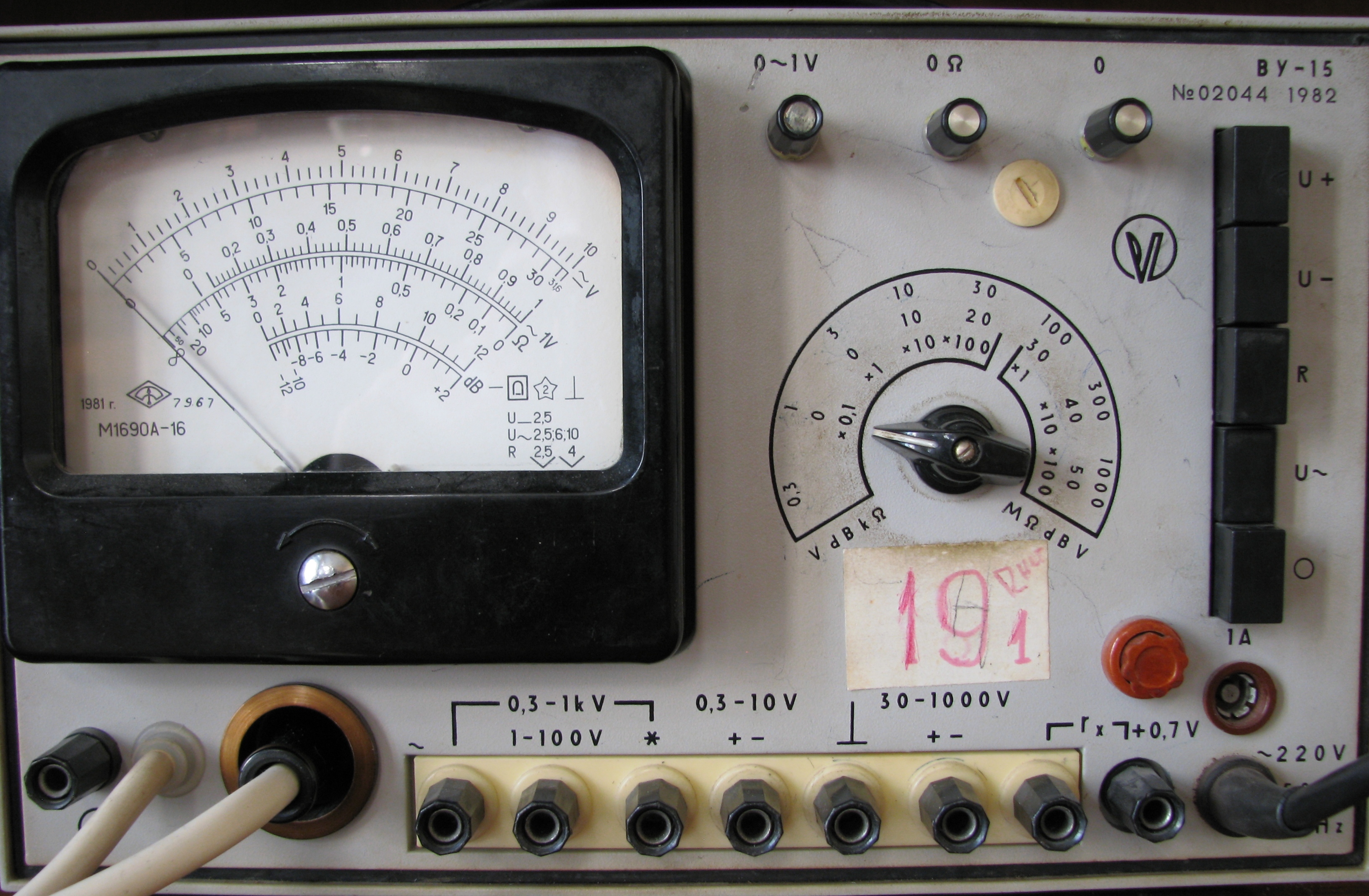

Електронний вольтметр ВУ-15……………………………………..……………..…….11

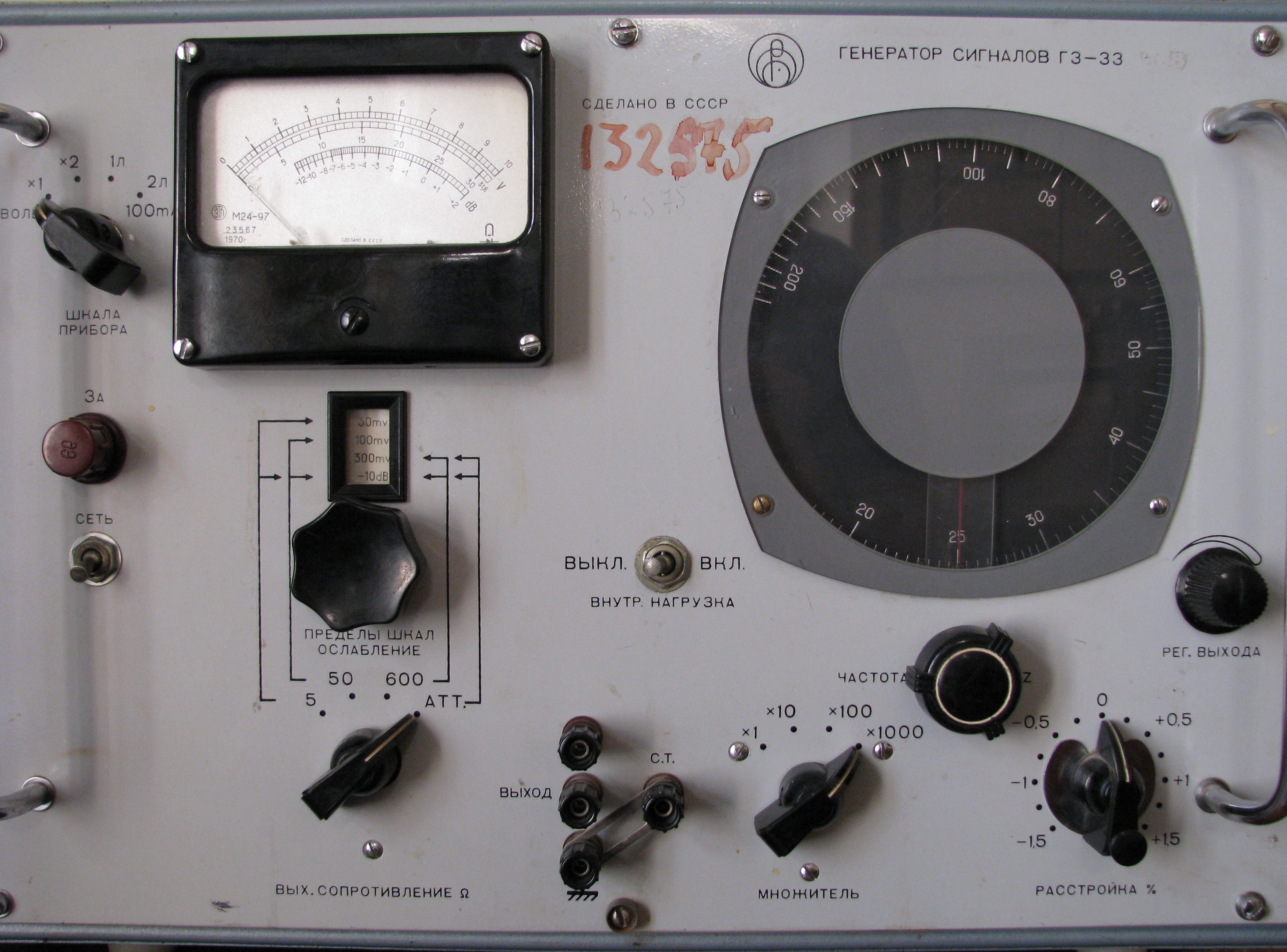

Вимірювальний генератор ГЗ-33…………………………………………..……………13

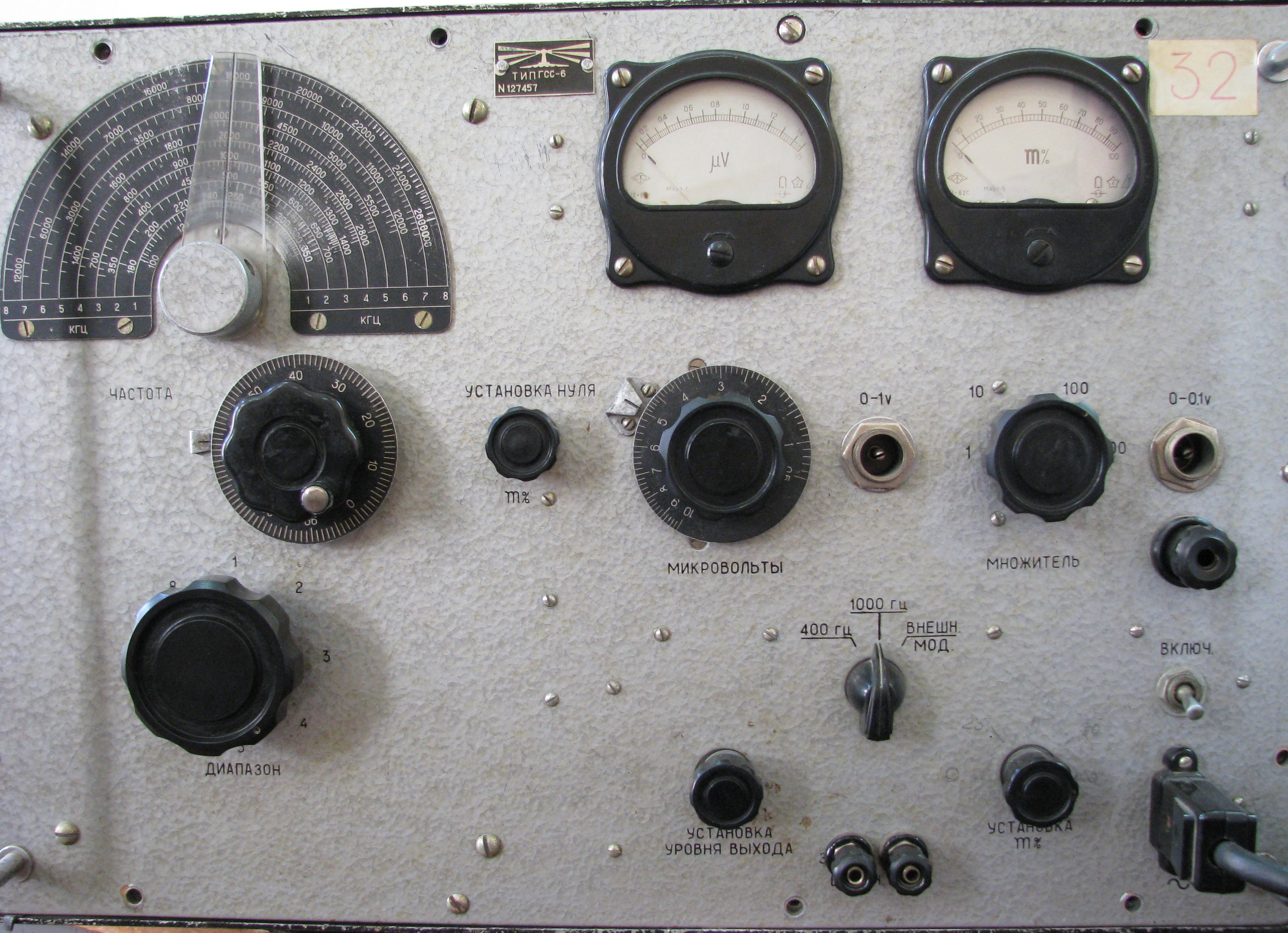

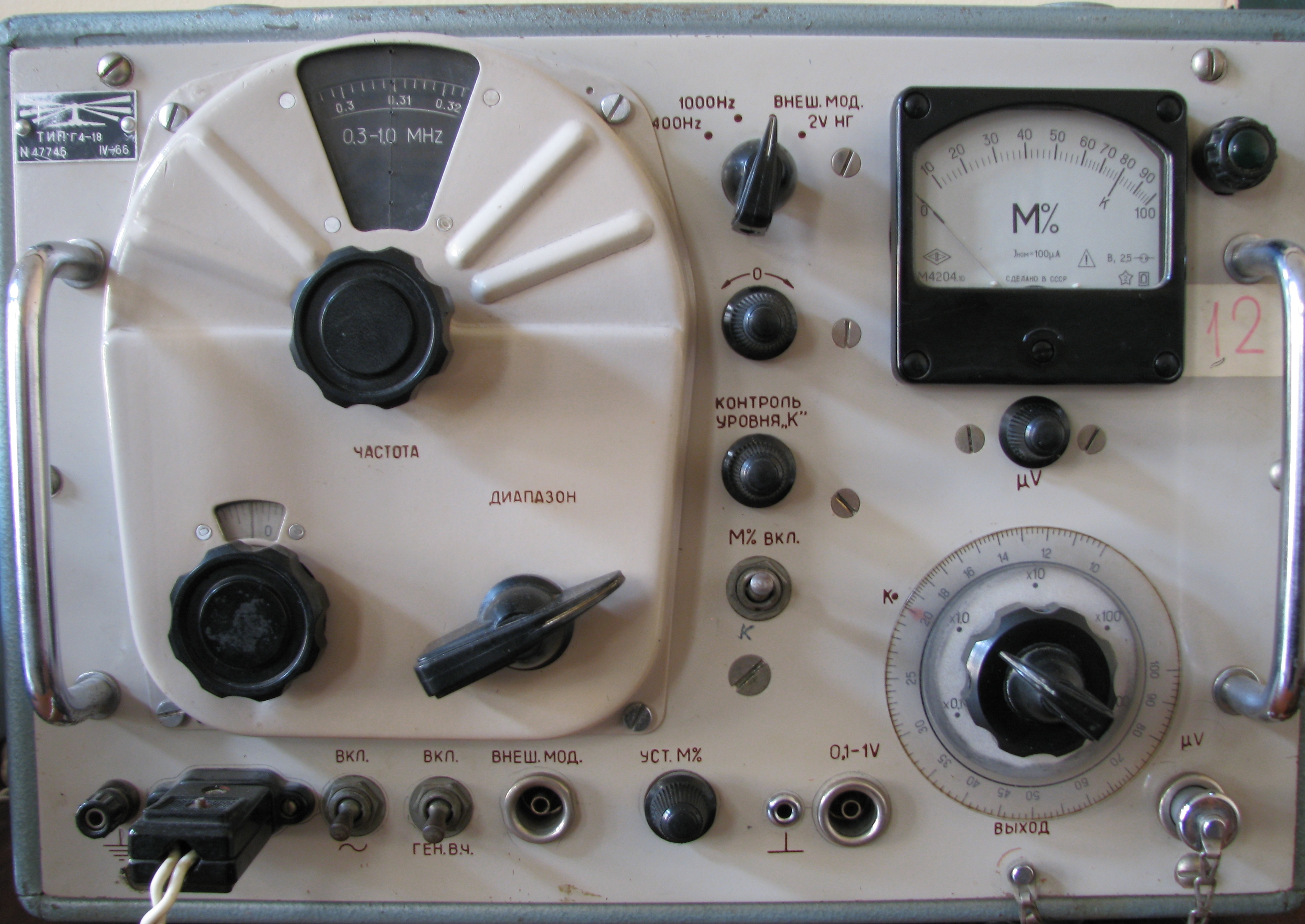

Високочастотний генератор типу Г4-18А…………………………...……….....………15

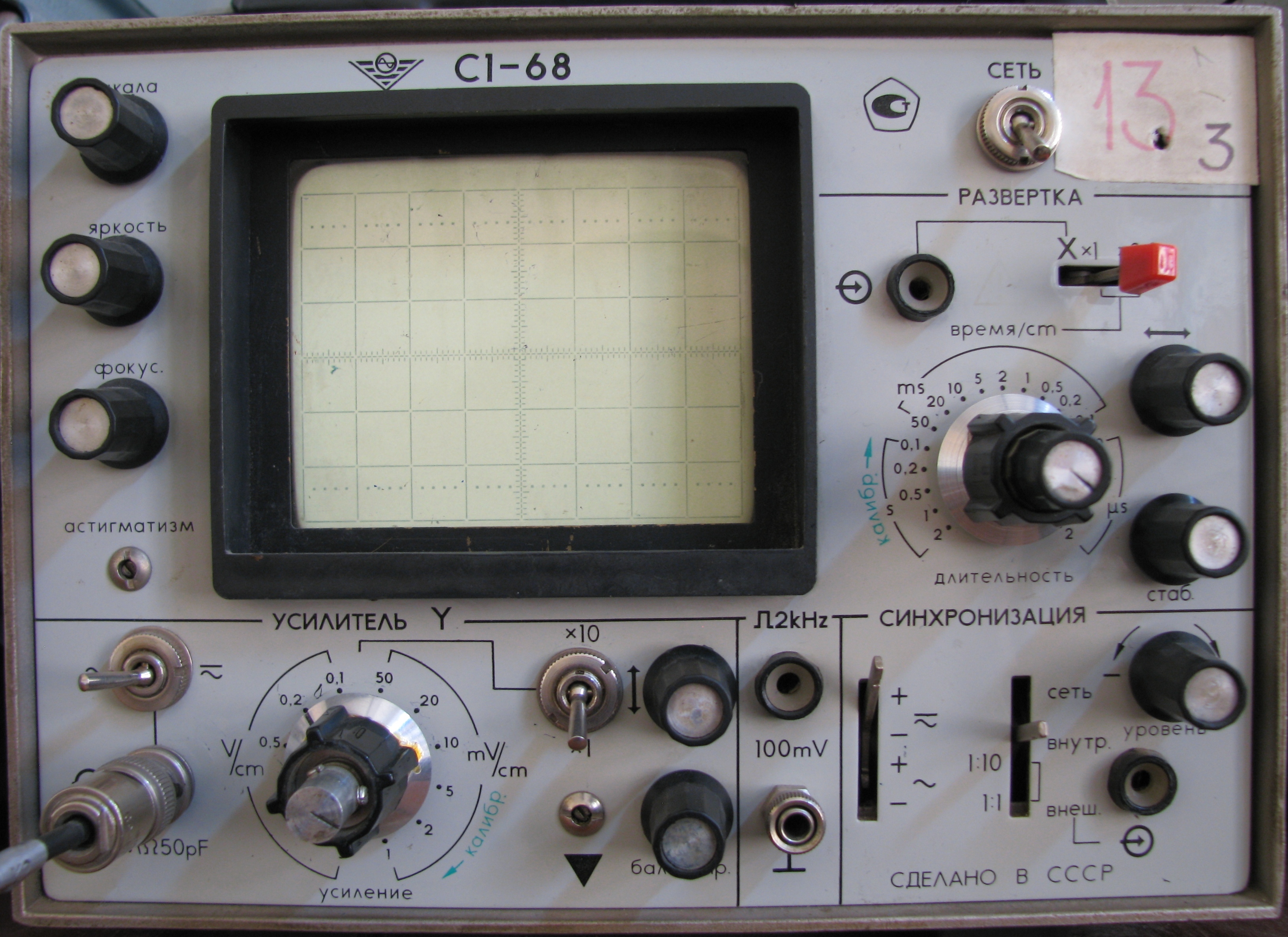

Осцилограф універсальний типу С1-67…………………………………..……..……...18

Джерело живлення ИЭПП-2…………………………………………………...………...21

Прилад вимірювання ємності та індуктивності типу Е12-1А…………………...….…23

Вимірювання ємності або індуктивності за допомогою Е12-1А………….…………..24

Вимірювання параметрів радіодеталей…………………………………………………25

Визначення виводів обмоток трансформатора електричним пробником…………….26

Вимірювання опорів резисторів тестером і електронним вольтметром…………..….27

Вимірювання основних параметрівбіполярних транзисторів………………………....28

Вимірювання індуктивності котушок………………………………………………..…29

Рекомендована література……………………………………………………………….31

Загальні положення та класифікація приладів

Наладка, якісне і кількісне дослідження радіоелектронних приладів можливі лише при наявності відомих радіофізичних характеристиках окремих блоків та вузлів і параметрах окремих деталей елементів радіокіл. Такі дані можуть бути отримані за допомогою спеціальним вимірювальним комбінованим комплексом радіоапаратури.

Специфіка таких вимірювань полягає в не­обхідності визначення цілого ряду параметрів (спаду напруги, сили струму, потужності, частоти, опорів,...), які мають досить широкий діапазон можливих значень. Наприклад: спад напруги може мати значення від одиниць мікровольт до десятків кіловольт; частота може змінюватись від частин герцу до сотень гігагерців і т.п. При цьому використовуються спеціальні методи і методики вимірювання, а також складні прилади.

Радіовимірювальні прилади класифікуються за видами вимірювань, умовами експлуатації і точністю. За характером вимірювань і вимірювальними параметрами радіовимірювальні прилади поділяються на підгрупи.

Вчителям фізики і загальнотехнічних дисциплін на практиці в першу чергу працюють з приладами таких груп:

1) джерела живлення;

2) прилади для вимірювання напруги;

3) прилади для вимірювання сили струму;

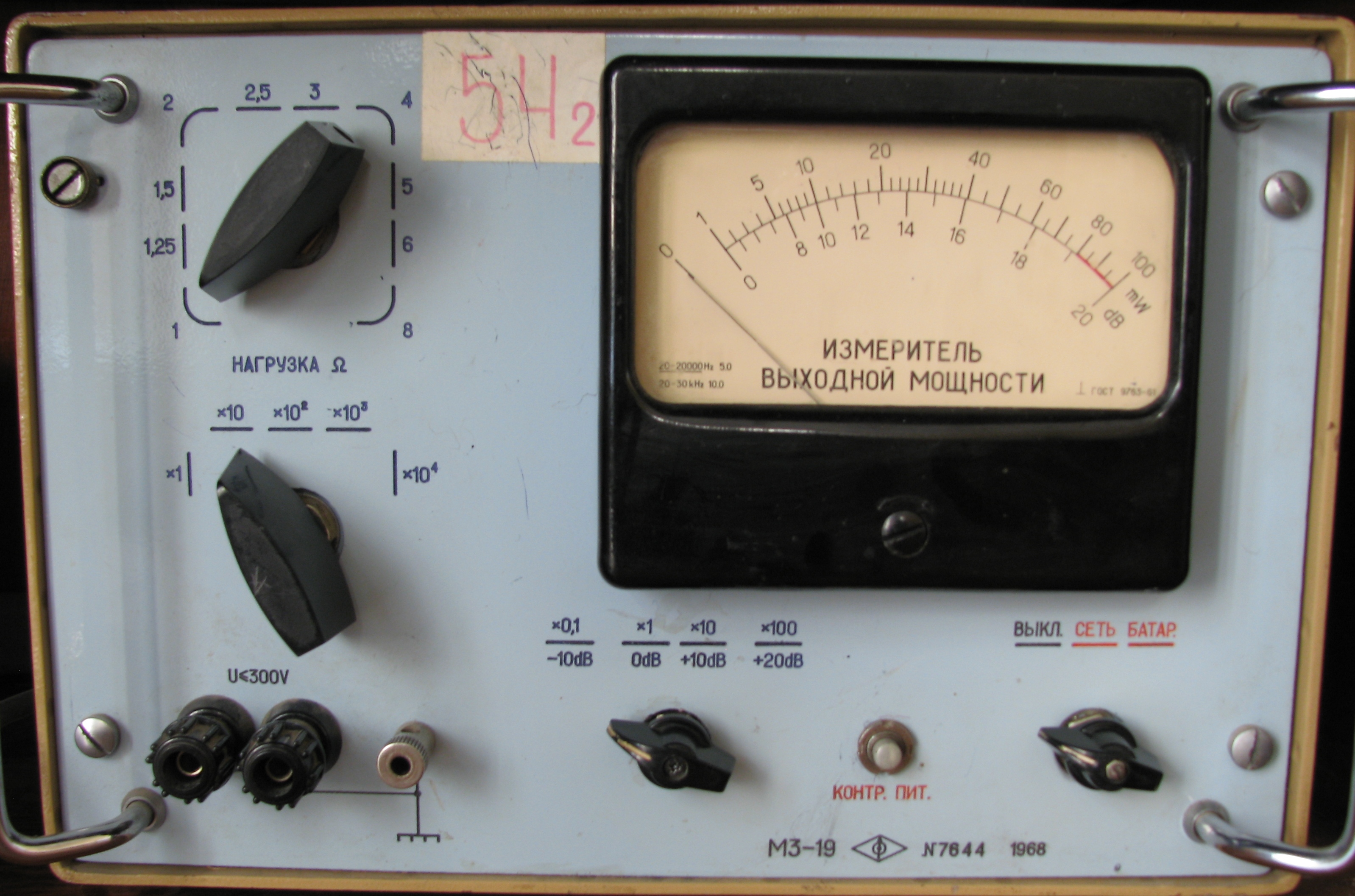

4) прилади для вимірювання потужності;

5) прилади вимірювання сигналів;

6) прилади вимірювання частоти і часу;

7) прилади для вимірювання параметрів компонентів і кіл вцілому;

8) прилади для вимірювання параметрів ламп і напівпровідникових еле­ментів;

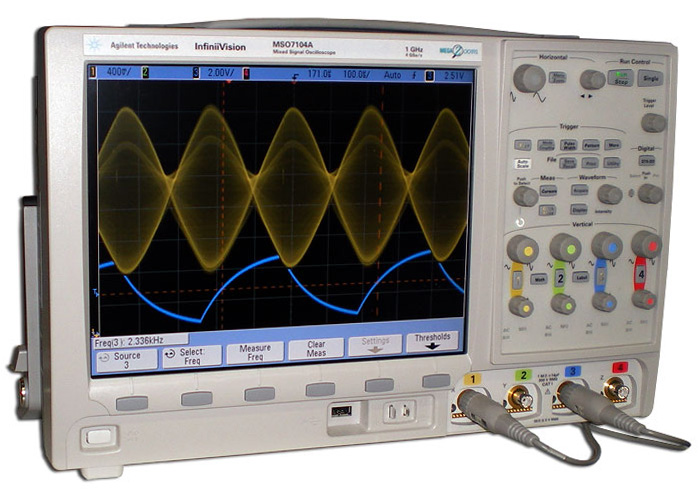

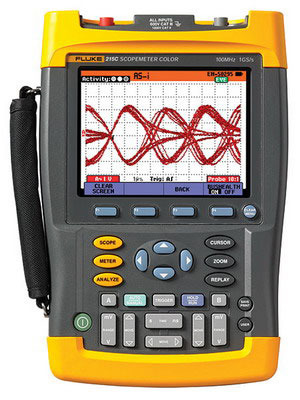

9) прилади для спостережень, вимірювань і досліджень форм і спектрів сигналів;

10) прилади для спостереження і дослідження характеристик радіопристроїв.

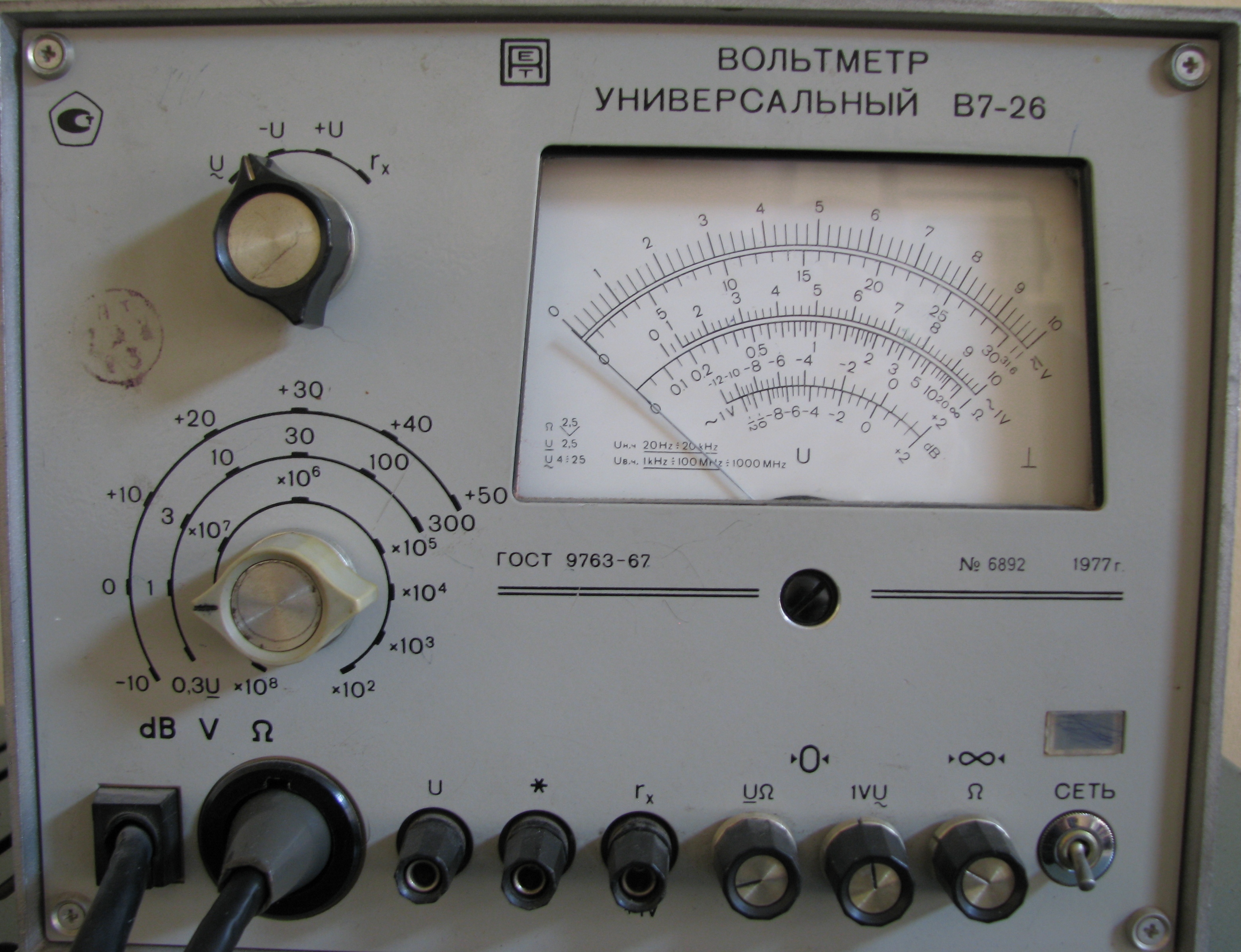

Прилади підгруп в залежності від принципу дії поділяються на види, що позначаються буквою підгрупи і номером виду. Наприклад, вольтметр постійного струму – В2, вольтметр змінного струму – ВЗ, універсальний вольтметр – В7.

Прилади кожного виду в залежності від технічних характе­ристик і порядку розробки поділяються на типи з позначенням порядкового номера моделі. Наприклад Г4-18А розшифровується так: (Г) – генератор, (4) – високочастотний, (18А) – модель. Вво­диться також поділ на групи в залежності від кліматичних умов, умов експлуатації, а на класи по величині допустимої похибки.

Опис приладів

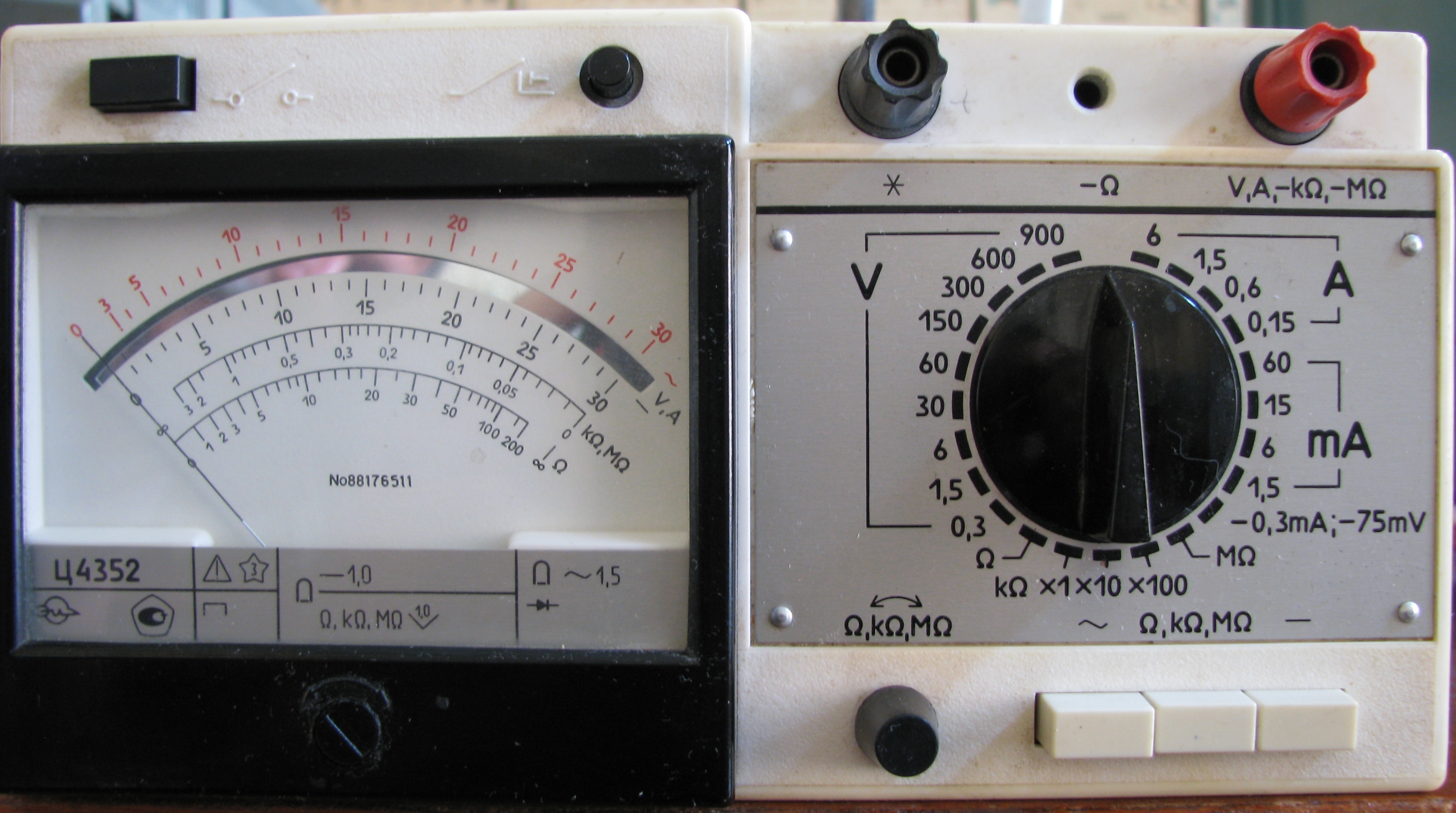

Для виконання лабораторних робіт з курсу радіоелектроніка та автоматика з елементами обчислювальної техніки потрібно вміти користуватися електронними приладами, які знаходяться в лабораторії. Найбільш поширеним із приладів є комбінований пристрій авометр (тестер). Як приклад розглянемо тестер типу Ц435..., який дозволяє вимірювати напругу постійного струму в межах 75мВ – 900В, напругу змінного струму від 0,3 до 900В, силу змінного і постійного струмів у межах відповідно 0,3мА – 6А і 1,5мА – 6А, а також опір постійному струму в межах від 0 до 3 МОм і ємність конденсаторів. Змінний стум повинен мати частоту, яка лежить в межах від 45 до 10000Гц. В якості вимірювального ме­ханізму в приладі вико ристовується механізм магнітоелектричної системи. Струм для повного відхилення стрілки вимірювального механізму становить 100мкА. Одже, щоб вимірювати інші струми і напруги в тестері повинні використову­ватись додаткові опори та шунти, які дозволяють розширювати межі вимірювань.
