Состав оборудования ррл

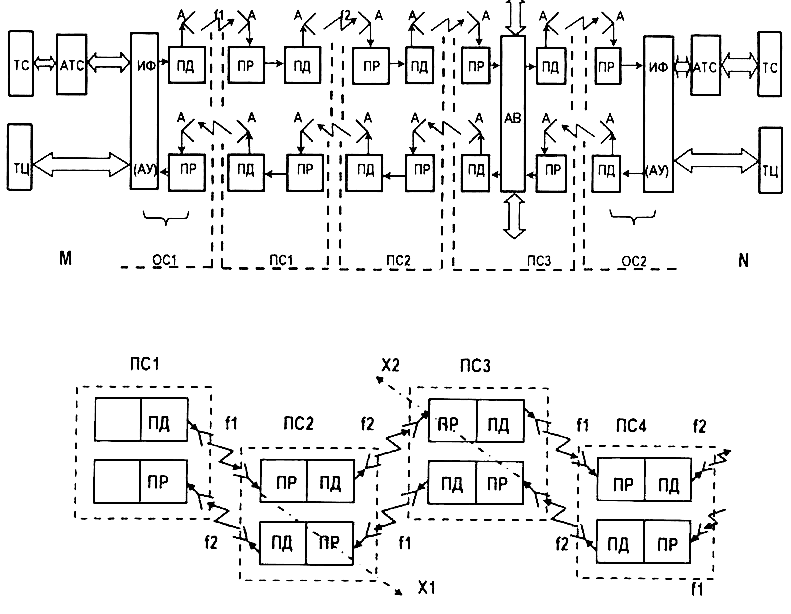

Типичная структурная схема радиорелейной связи изображена в упрощенном виде на рис.

Здесь М и N - оконечные пункты, между которыми устанавливается многоканальная связь через промежуточные станции ПС. Сигналы на ПС принимаются приемниками ПР и передаются далее через передатчики ПД; А-передающие и приемные антенны. На схеме показаны только три промежуточные станции ПС1-ПСЗ, тогда как на действующих РРЛ их число может составлять 10...20 и более. На отдельных станциях, обычно называемых узловыми, возможно выделение и ответвление части каналов связи, как это на рис. показано для станции ПСЗ; соответственно в состав оборудования этих станций вводится аппаратура выделения каналов АВ. Эта аппаратура позволяет также вводить новые каналы, которые могут быть направлены в обе стороны от ПСЗ. В частности выделение телевизионного канала позволяет осуществлять затем телевизионную передачу через передатчик, расположенный в населенном пункте на трассе радиорелейной линии.

ОС1 и ОС2 - оконечные станции. В состав этих станций помимо передатчика ПД и приемника ПР входят интерфейсы ИФ, связывающие их с внешними средствами связи; в данном случае -через АТС с телефонными сетями ТС, а также с телецентрами ТЦ.

В интерфейсе групповые сигналы телефонных абонентов и спектры телевизионных программ в рассматриваемом примере уплотняются в единый многоканальный спектр, т. е. ИФ представляет собой аппаратуру уплотнения (АУ).

Передатчик ПД оконечной станции ОС1 излучает через антенну А модулированной сигнал со средней частотой 11 На промежуточной станции ПС1 этот сигнал принимается приемником ПР, усиливается, преобразуется и излучается через антенну передатчика ПД с другой частотой 12 Различие частот устраняет возможность вредного воздействия мощного сигнала передатчика на приемник той же станции. На следующей промежуточной станции ПС2 приемник ПР настраивается на частоту 12, а передатчик может излучать сигнал с частотой Г1, поскольку действие передатчика станции ОС1 в районе действия ПС2 и передатчика ПС2 в районе действия ПС1 уже не проявляется.

В отдельных случаях волны могут распространяться не только на расстояние прямой видимости, но и на большее расстояние. Это приводит к нежелательным последствиям, если станция будет принимать сигнал одинаковой частоты не только со стороны смежного участка, но и от передатчика одной из более отдаленных станций. Интерференция сигналов в таких случаях может приводить к искажениям принимаемых сообщений Чтобы избежать помех этого рода прибегают к зигзагообразному расположению участков линий подобно тому, как это показано на рис. Излучение от передатчика станции ПС1 на частоте И минует станцию ПС4 и уйдет в направлении Х1; излучение от передатчика станции ПС4 на частоте Г2 уйдет в направлении Х2 и минует станцию ПС1 и т.д.

Для передачи в одном направлении двух или более телевизионных программ и больших потоков другой информации на каждой станции устанавливается по несколько передающих и приемных комплектов аппаратуры, работающих в разных частотных каналах.

Аппаратура станций РРЛ размещается в общих помещениях (например, в башнях, на вершине которых монтируется антенна), и обеспечивается общим электрооборудованием, поэтому система из нескольких стволов дешевле, чем несколько отдельных РРЛ. Значительную экономию средств дает также использование единой общей антенны для нескольких стволов. Это возможно потому, что ширина пропускаемого частотного спектра -полоса пропускания антенны - значительно шире полосы пропускания аппаратуры одного ствола.

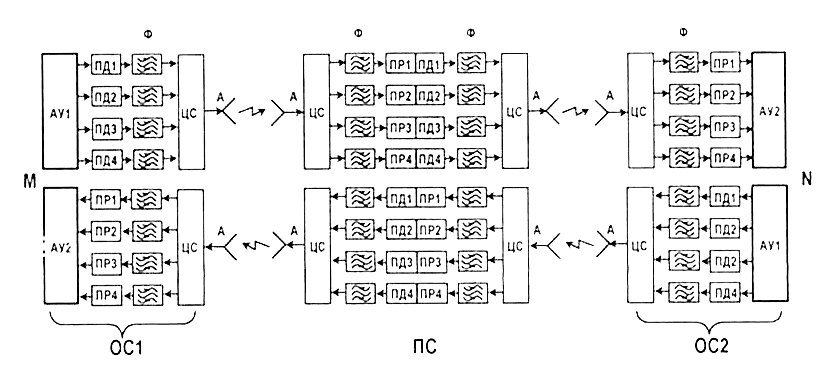

Схема оборудования магистрали с четырьмя стволами (их число может быть больше) показана на рис. 3. Здесь ПР1-ПРЗ -приемники 1-4 стволов ПД1-ПД4 - соответственно передатчики. Частотные спектры отдельных стволов разделяются с помощью фильтров Ф в волноводах, связывающих аппаратуру с антеннами А через цепи связи ЦС.

На оконечных станциях ОС1 и ОС2 расположенных в пунктах М и N, АУ1 и АУ2 - аппаратура уплотнения в составе соответственно передающего и приемного оборудования.

Для РРЛ применяется главным образом диапазон СВЧ - сантиметровые волны. Как уже указывалось выше, для этого вида радиосвязи вполне применимы и диапазоны УВЧ и ОВЧ, однако первый из них на порядок, а второй - на два порядка уже, поэтому резко сокращается частотный ресурс. Напротив, применение более коротких волн позволило бы занять более широкие полосы частот и соответственно увеличить пропускную способность РРЛ; это позволило бы также уменьшить размеры и стоимость антенн при сохранении острой направленности их действия. Но на волнах короче 5 см усиливается поглощение волн в атмосфере, особенно при осадках. Поэтому линии значительной протяженности работают чаще всего в диапазоне СВЧ; в частности широко используются полосы частот, средние частоты которых - 4 и 6 ГГц.

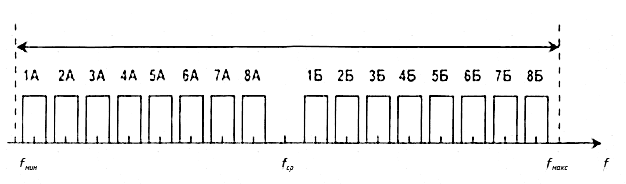

Для каждой РРЛ выделяется полоса частот, от ширины которой зависит пропускная способность линии. Так, например, существуют системы, для которых в диапазоне 6 ГГц отведена полоса частот шириной в 500 МГц: в этой полосе образуются 16 каналов: в одном направлении восемь и восемь в противоположном, т. е. действуют восемь стволов. Схема распределения частот между каналами для этого примера показана на рис. 6.

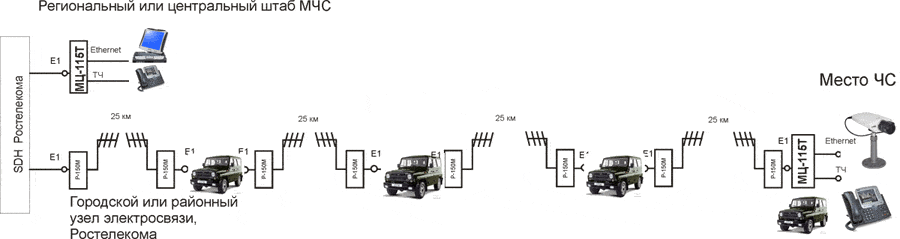

Схема подключения к потоку Е1 на ближайшем к месту ЧС узлу связи (Ростелекому) для передачи данных, голоса и видеоизображения в региональный и центральный штабы МЧС по оперативно организванной мобильной многопролётной РРЛ.

Универсальный мультиплексор МЦ-115Т обеспечивает передачу в потоке Е1 данных от компьютеров и видеокамер в стандарте Ethernet и одного канала ТЧ для телефонной связи

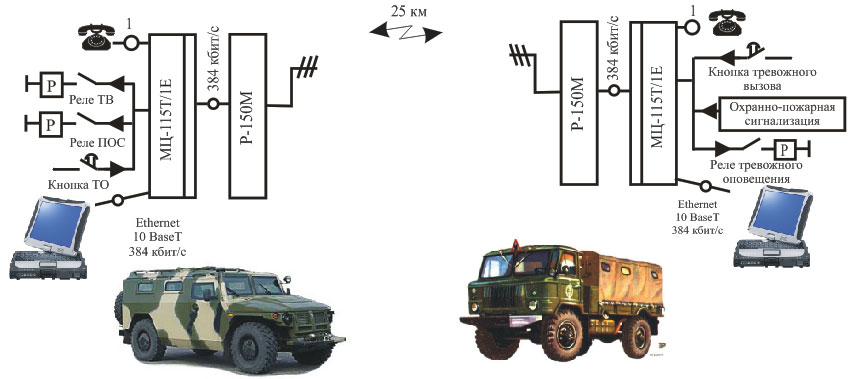

Схема организации мобильной цифровой РРЛ -канала передачи данных Ethernet от 384 кбит/с, одного канала ТЧ и канала охранной и тревожной сигнализации.
