Состав аппаратуры:

Панель разветвления и регенерации (ПРР)

Антенное устройство предназначено для передачи-приема ВЧ-сигналов.

Трансивер - предназначен для:

• объединения абонентского информационного потока и информации служебного канала и канала телеобслуживания в единый групповой поток;

• формирования спектра сигнала на передачу путем модуляции рабочих частот передатчика в формате DQPSK групповым потоком;

• усиления мощности передаваемого ВЧ-сигнала; приема ВЧ-сигнала в диапазоне 390 … 450 МГц, его усиления и демодуляции;

• разуплотнения принятого группового потока.

Трансивер соединяется с панелью ПРР двумя кабелями: кабелем питания и информационным кабелем длиной до 1500 м каждый.

Мультиплексор РМ2 используется в качестве нижнего оборудования для ввода в поток Е1 трафика Ethernet. Это позволяет организовать линию связи необходимой емкости между удаленными сегментами линии связи Ethernet.

Служебный пуль управления (СПУ)- является интерфейсом системы управления РРС.

Применение ррл

Применение РРЛ для передачи вещательных сигналов

РРЛ в системах сотовой связи

Радиорелейные линии связи применяются для создания протяженных магистралей связи.

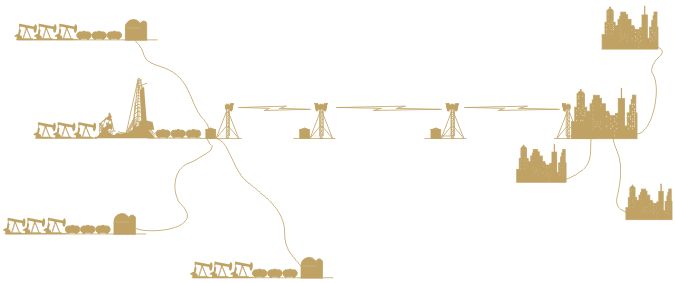

Радиорелейная магистраль связи

Технические характеристики:

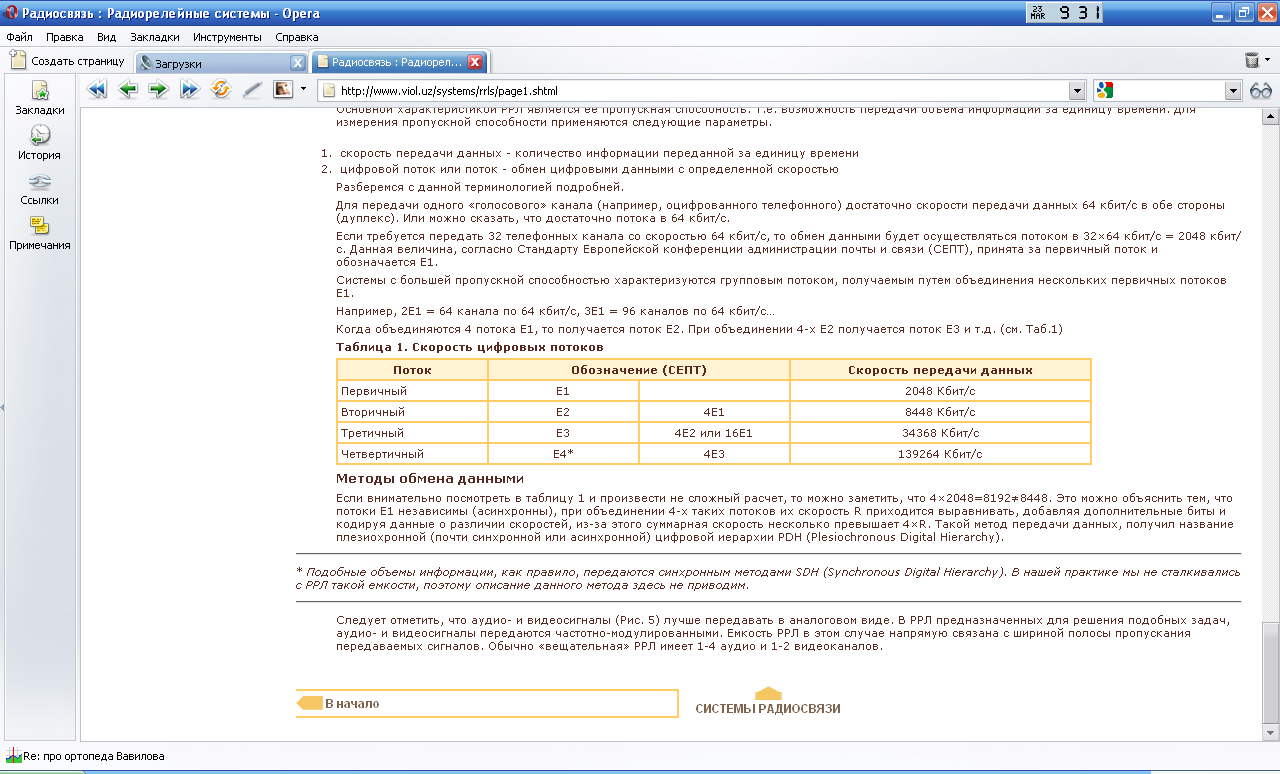

Основной характеристикой РРЛ является ее пропускная способность. Т.е. возможность передачи объема информации за единицу времени. Для измерения пропускной способности применяются следующие параметры.

1. Скорость передачи данных - количество информации переданной за единицу времени.

2. Цифровой поток или поток - обмен цифровыми данными с определенной скоростью.

Пример:

Для передачи одного «голосового» канала (например, оцифрованного телефонного) достаточно скорости передачи данных 64 кбит/с в обе стороны (дуплекс). Или можно сказать, что достаточно потока в 64 кбит/с.

Если требуется передать 32 телефонных канала со скоростью 64 кбит/с, то обмен данными будет осуществляться потоком в 32×64 кбит/с = 2048 кбит/с. Данная величина, согласно Стандарту Европейской конференции администрации почты и связи (СЕПТ), принята за первичный поток и обозначается Е1.

Системы с большей пропускной способностью характеризуются групповым потоком, получаемым путем объединения нескольких первичных потоков Е1.

Например, 2Е1 = 64 канала по 64 кбит/с, 3Е1 = 96 каналов по 64 кбит/с…

Когда объединяются 4 потока Е1, то получается поток Е2. При объединении 4-х Е2 получается поток Е3 и т.д. (см. Таб.1)

Методы обмена данными

Если внимательно посмотреть в таблицу 1 и произвести не сложный расчет, то можно заметить, что 4×2048=8192≠8448. Это можно объяснить тем, что потоки Е1 независимы (асинхронны), при объединении 4-х таких потоков их скорость R приходится выравнивать, добавляя дополнительные биты и кодируя данные о различии скоростей, из-за этого суммарная скорость несколько превышает 4×R. Такой метод передачи данных, получил название плезиохронной (почти синхронной или асинхронной) цифровой иерархии PDH (Plesiochronous Digital Hierarchy).
