2. Радиорелейные линии

Радиорелейные линии связи (РРЛ) предназначены для передачи сигналов в диапазонах дециметровых, сантиметровых и миллиметровых волн. Передача ведется через систему ретрансляторов, расположенных на расстоянии прямой видимости. Ретрансляторы осуществляют прием сигнала, усиление его, обработку и передачу на следующий ретранслятор. Общая протяженность РРЛ может достигать тысяч километров.

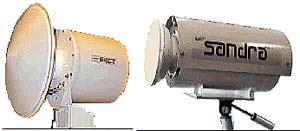

Наружный блок устанавливается на простой антенной опоре или на здании, дымовой трубе и прочих возвышенных местах. Внутренний модуль располагается в помещении, удаленном от наружного модуля на расстояние до 300 - 400 м и представляет собой настольную или настенную компактную конструкцию.

Вследствие того, что уровни рассеянных сигналов очень малы, мощности передающих устройств в ТРЛ составляют до 10 киловатт, применяются громоздкие антенны с размерами до 30х30 м и сложные малошумящие приемники. Протяженность одного интервала может быть 200 - 400 км.

РРЛ применяются для обеспечения связи:

• между населенными пунктами;

• внутри населенных пунктов, между отдельными предприятиями или зданиями;

• между базовыми станциями сотовой связи;

• между компьютерными центрами.

Кроме того, подобные устройства могут применяться для:

• обеспечения телекоммуникационными каналами индивидуальных пользователей,

• оперативной организации связи при различных стихийных бедствиях и катастрофах,

• организации вставок в действующие и строящиеся телекоммуникации.

Радиорелейные каналы связи получили широкое распространение во всем мире. По сравнению с традиционными наземными медными или оптоволоконными линиями они имеют следующие преимущества:

• сравнительная дешевизна высокоскоростного канала связи,

• отсутствие работ, связанных с прокладкой наземных линий связи,

• нечувствительность к сложным для прохождения участкам трассы (магистральные трассы, путипроводы, реки, болота, леса и т.п.),

• централизованное обслуживание и ремонтопригодность.

К недостаткам можно отнести:

• ограниченную дальность одного сегмента, не превышающую 100 км не только из-за энергетики, но и из-за влияния кривизны земли на обеспечение прямой видимости (исключение - ТРЛ),

• зависимость качества связи от времени года и времени суток

Когда применить ррл?

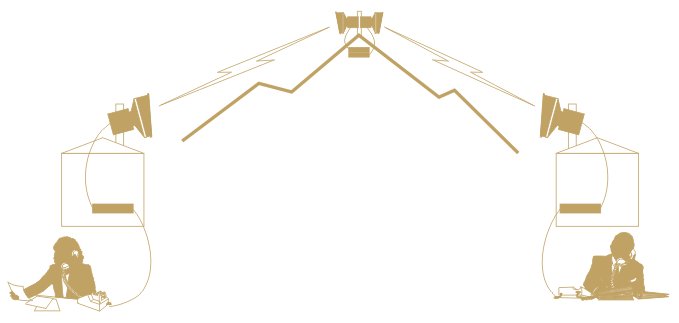

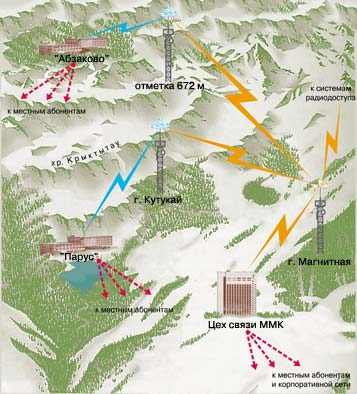

Схема организации радиорелейной связи с ретрансляцией

Основная задача современных РРЛ это передача данных различного типа. Это могут быть: телефонные каналы, локальная компьютерная сеть, каналы Internet, АТС различных типов, оптоволоконные линии связи и т.д.

Совокупность оборудования, обеспечивающего связь в каждом направлении по одному радиочастотному каналу, называется стволом РРП.

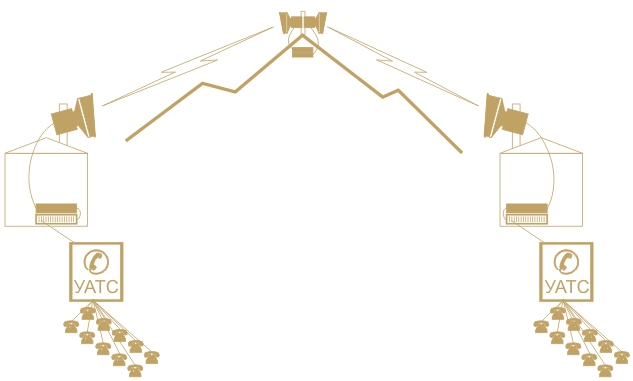

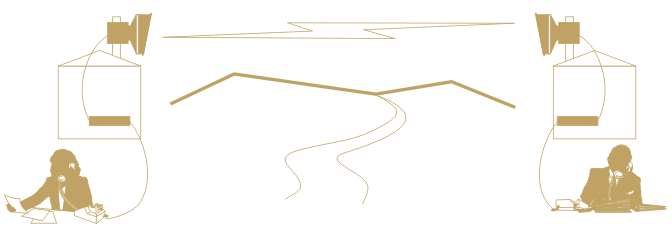

Схема связи коммутируемых телефонных линий

Для сопряжения всевозможных источников/приемников данных с РРС применяется устройство – мультиплексор. Он позволяет преобразовать форматы данных различных коммуникационных устройств в формат понятный РРС. Мультиплексор представляет собой устройство, имеющее возможность установки в него различных модулей. Каждый модуль позволяет подключать определенный тип аппаратуры.

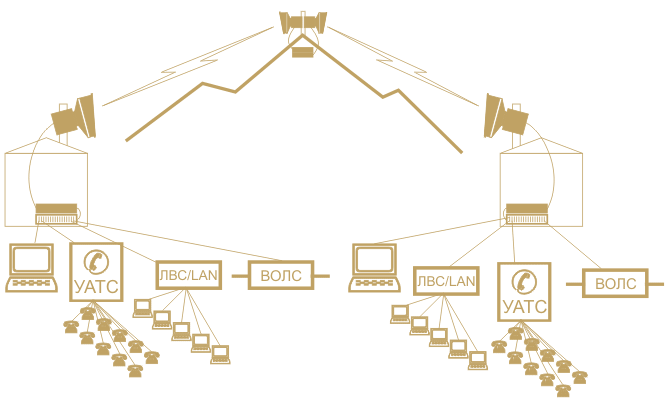

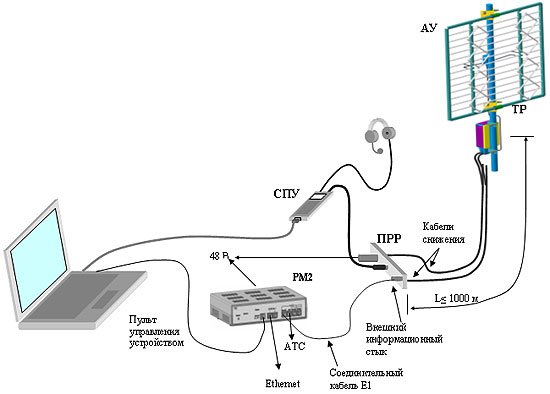

Схема связи телекоммуникационного оборудования с РРС
