Недостатки кв диапазона:
наличие зоны молчания, радиоэхо, необходимость сезонного и суточного изменения частоты;
достаточно большой уровень помех от соседних станций из-за перегруженности диапазона.
В войсках средства связи этого диапазона используются для организации ТЛГ и ТЛФ связи, в том числе БПЧ связи ЦБУ.
Особенности ррв в укв диапазоне.

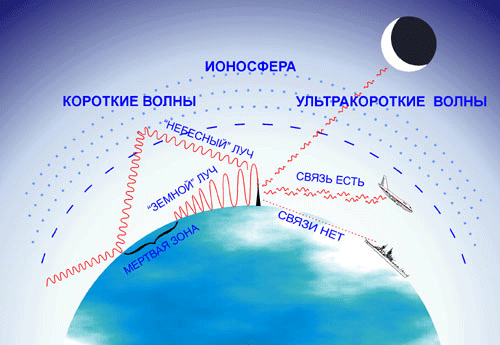

Из-за отсутствия отражения от ионосферы и сильного поглощения в земле радиоволнами этого диапазона можно обеспечить связь только в пределах прямой видимости. При этом в нижней части УКВ диапазона (у метровых волн) имеется слабо выраженная рефракция, которая обуславливает некоторое увеличение дальности радиосвязи. Эмпирические формулы для дальности радиосвязи в УКВ диапазоне:
R0
=
3,75
(
h1
+
h2
)
- в пределах прямой видимости;
Rp = 4,12 ( h1 + h2 ) - при нормальной рефракции, где h1 и h2 - высоты поднятия антенн в метрах, дальность связи - в км.
В УКВ диапазоне (1-10м) существует эффект дальнего тропосферного распространения, который обусловлен рассеянием радиоволн на тропосферных неоднородностях, в качестве которых выступают турбулентности и слои с различными электрическими параметрами и . Эффект открыт в пятидесятых годах 20-го века. Типовой размер неоднородности м, типовые высоты расположения неоднородностей hтр. 7-20 км. Неоднородности играют роль пассивного ретранслятора. Эффективность «ретранслятора» очень мала, так как рассеяние радиоволн происходит в разные стороны, а большая часть энергии сигнала уходит дальше в ионосферу и выходит в свободное пространство. Формула для дальности связи в этом случае имеет вид:
Rтр = 4,12 ( h1 + h2 + 2 hтр)
Пример: для h1, h2 = 1,5 м получим Rтр=699км (для hтр=7км).
Таким образом, с помощью УКВ маломощных радиостанций с антеннами типа «штырь» высотой 1,5 м радиосвязь обеспечивается в пределах десятков км, в то время как мощными тропосферными станциями можно обеспечить связь на расстояние в несколько сотен км. Протяженность трассы может быть до 1000км, реально же -200-400 км. Вследствие низкой эффективности «ретранслятора» необходимо использовать большие мощности РПРД, антенны с большими коэффициентами усиления и РПРМ с высокими показателями реальной чувствительности. Все это усложняет и удорожает аппаратуру тропосферных станций, однако они нашли широкое применение в войсках, поскольку перекрывают востребованные дальности связи.
Достоинства УКВ диапазона:
большая частотная емкость, что позволяет организовать все виды связи, в том числе и телевизионную;
свойство проникновения через ионосферу обусловило применение для спутниковой связи;
малые длины волн этого диапазона обусловили техническую возможность создания узконаправленных антенн при малых их габаритах, что особенно важно при создании средств радиорелейной и спутниковой связи.
К недостаткам диапазона можно отнести только тот факт, что маломощными переносными радиостанциями УКВ диапазона можно обеспечит связь только в пределах прямой видимости.
Необходимо отметить, что с уменьшением длины волны возрастает их затухание и поглощение в атмосфере. В частности на распространение волн короче 1 см начинают влиять такие явления как туман, дождь, облака, которые могут стать серьезной помехой, сильно ограничивающей дальность связи.
