Общие рекомендации по построению графиков

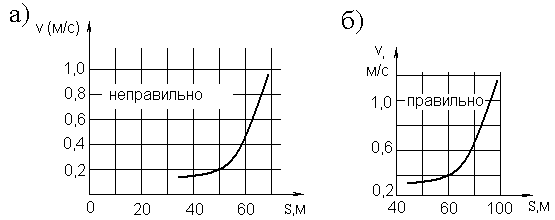

Рис.2
Графики, как правило, выполняются
на специальной бумаге (миллиметровой,
логарифмической, полулогарифмической).
Принято по горизонтальной оси откладывать
независимую переменную, т.е. величину,
значение которой задает сам экспериментатор,
а по вертикальной оси – ту величину,
которую он при этом определяет. Следует
иметь в виду, что пересечение координатных
осей не обязательно должно совпадать
с нулевыми значениями x
и у. При выборе начала координат следует
руководствоваться тем, чтобы полностью
использовалась вся площадь чертежа
(рис.2.).
На координатах осях графика указываются
не только названия или символы величин,
но и единицы их измерения. Масштаб по
осям координат следует выбирать так,
чтобы измеряемые точки располагались
по всей площади листа. При этом масштаб
должен быть простым, чтобы при нанесении
точек на график не производить
арифметических подсчетов в уме.
Рис.3
Экспериментальные точки на графике
должны изображаться точно и ясно. Точки,
полученные при различных условиях
эксперимента (например, при нагревании
и охлаждении), полезно наносить разными
цветами или разными значками. Если
известна погрешность эксперимента, то
вместо точки лучше изображать крест
или прямоугольник, размеры которого по
осям соответствуют этой погрешности.
Не рекомендуется соединять экспериментальные
точки между собой ломаной линией. Кривую
на графике следует проводить плавно,
следя за тем, чтобы экспериментальные
точки располагались как выше, так и ниже
кривой, как показано на рис.3.
Рис.4
При построении графиков помимо
системы координат с равномерным масштабом
применяют так называемые функциональные
масштабы. Подобрав подходящие функции
x и y, можно
на графике получить более простую линию,
чем при обычном построении. Часто это
бывает нужно при подборе к данному
графику формулы для определения его
параметров. Функциональные масштабы
применяют также в тех случаях, когда на
графике нужно растянуть или сократить
какой-либо участок кривой. Чаще всего
из функциональных масштабов используют
логарифмический масштаб (рис.4).
