4.3. Гладкий знак

Виконавчий розмір висоти елемента гладкого знака, оформлюючого висоту наскрізного отвору у виробі, мм :

,

де H_max^’ = 2 мм , Q = 0.008, = 0.25 мм, = 0.014 мм, С = 0.15 мм.

мм.

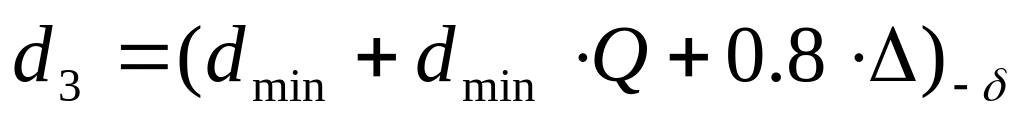

Виконавчі розміри діаметра елемента гладкого знака, оформлюючого отвір у виробі, мм:

,

де d_min = 4 мм, Q = 0.008, = 0.3 мм, = 0.018 мм.

мм.

,

де = 0.3 мм, = 0.018 мм.

мм.

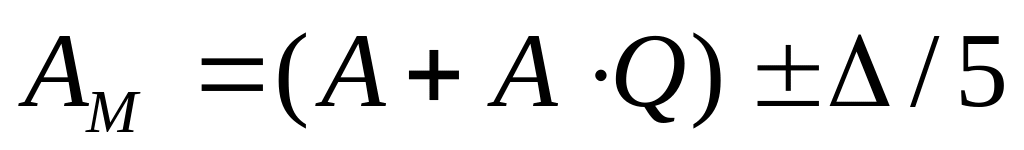

Відстань між осями гладких знаків, мм:

,

де А = 10 мм, Q = 0.008, = 0.36 мм.

мм.

У розрахункових формулах прийняті наступні скорочення:

L_max, В_max – найбільш допустимий розмір зовнішнього контуру виробу, мм;

l_min, b_min – найменші допустимі розміри отвору, мм;

H_max – найбільш допустимий розмір висоти виробу, мм;

H_max^’ – найбільш допустимий розмір висоти наскрізного отвору, мм;

d_min,– найменші допустимі діаметри отвору, мм;

С – поправочний коефіцієнт, який враховує збільшення висоти виробу за рахунок облою, мм;

Q – коефіцієнт усадки заданого в завданні прес-матеріалу І3-330-02;

– допуск на відповідний номінальний розмір елемента виробу, мм;

– допуск на відповідний номінальний розмір гладких оформлюючих деталей прес-форми, мм (таблиця 2, додатки);

Отримані номінальні розміри гладких оформлюючих деталей прес-форми потрібно округлити з кратністю, що вказана в табл. 4 (додатки). Отримаємо:

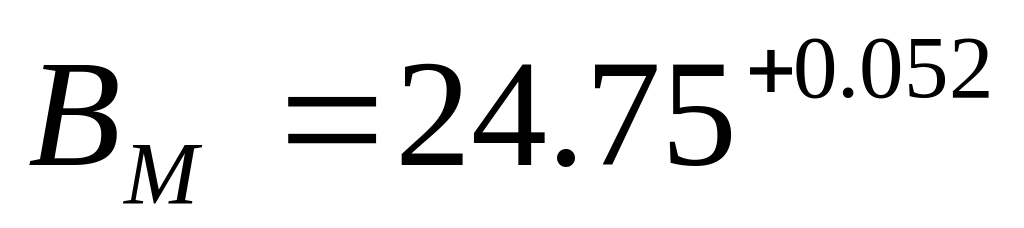

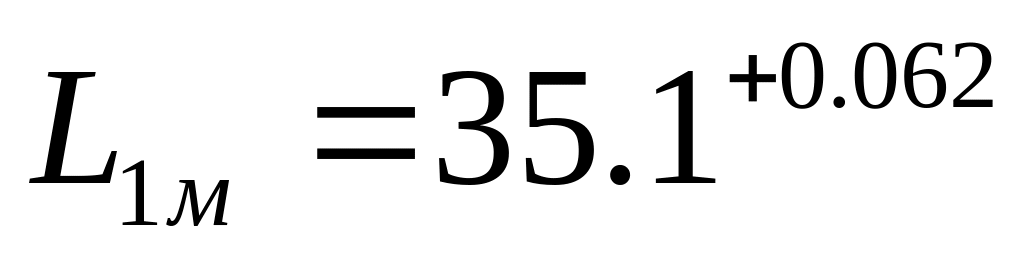

матриця – мм, мм, мм,

мм, мм;

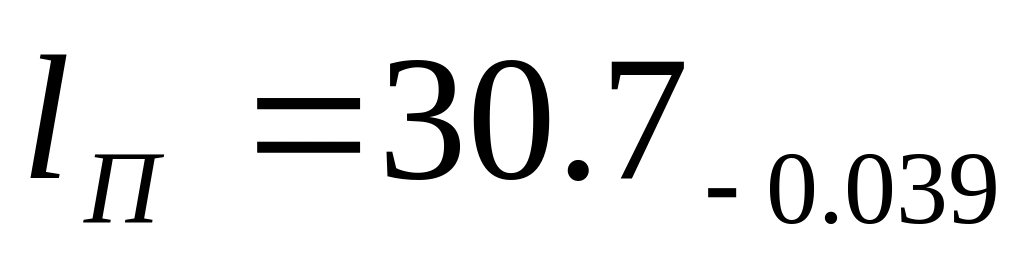

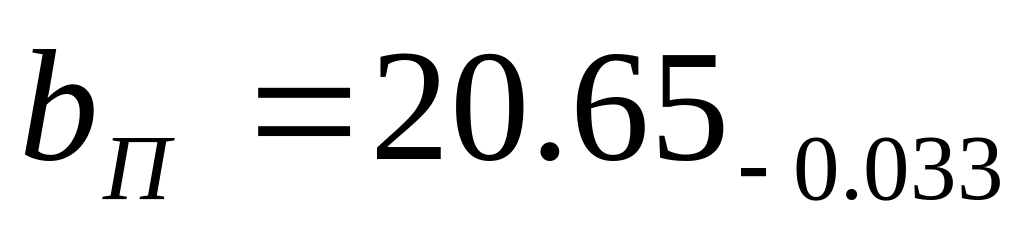

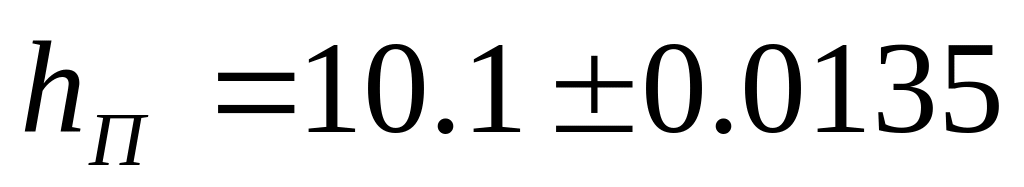

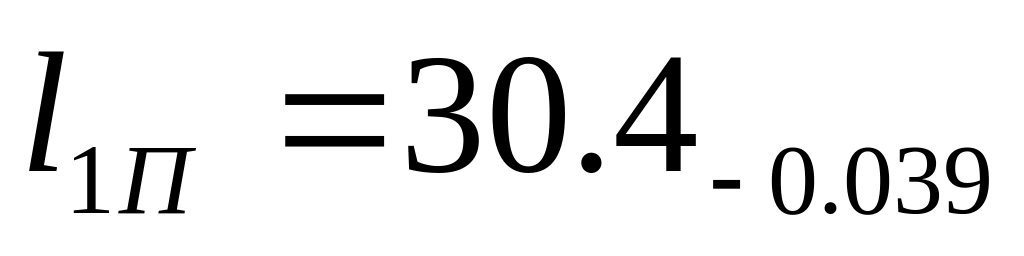

пуансон – мм, мм, мм, мм, мм;

гладкий знак – мм, мм, мм, мм.

Додатки

Таблиця 1.

Конструкція прес-форми	Значення К
	Виріб без арматури	Виріб з арматурою
		до 3 шт.	Більше 3 шт.
Напівстаціонарна Стаціонарна	1.3 1.1	1.8 1.2	2.5 1.5

Таблиця 2

Точність виготовлення виробів, які пресуються (квалітет)	Допуск на номінальний розмір оформлюючої деталі прес-форми, δ
	Матриця	Пуансон або гладкий знак*
11 12-13 14	Н7 Н7 Н9	h6 h6 h8

* Якщо гладкий знак одночасно є виштовхувачем, тоді допуски h6 і h8 заміняють на допуск f9.

Допуски на міжосьові відстані знаків призначаються у 5 разів менші на відповідні відстані між осями отворів у виробі.

Таблиця 3.

Поверхні	Деталі
	Сопрягаємі та тонкостінні	Інші
Зовнішні	15´	30´…1º
Внутрішні	30´	1º…2º
Отвори глибиною до 1.5мм	15´	30´…45´
Ребра жорсткості, виступи, бобики тощо	2º, 3º, 5º	10º

Таблиця 4.

Номінальний розмір оформлюючого елемента прес-форми, мм	Точність виготовлення виробу, квалітет
	11	12…13	14
	Кратність округлення розмірів, мм
До 30 До 180	0.01 0.02	0.02 0.05	0.05 0.10

Номінальні розміри отворів матриць направлені в сторону зменшення, а пуансонів та знаків – в сторону збільшення.
