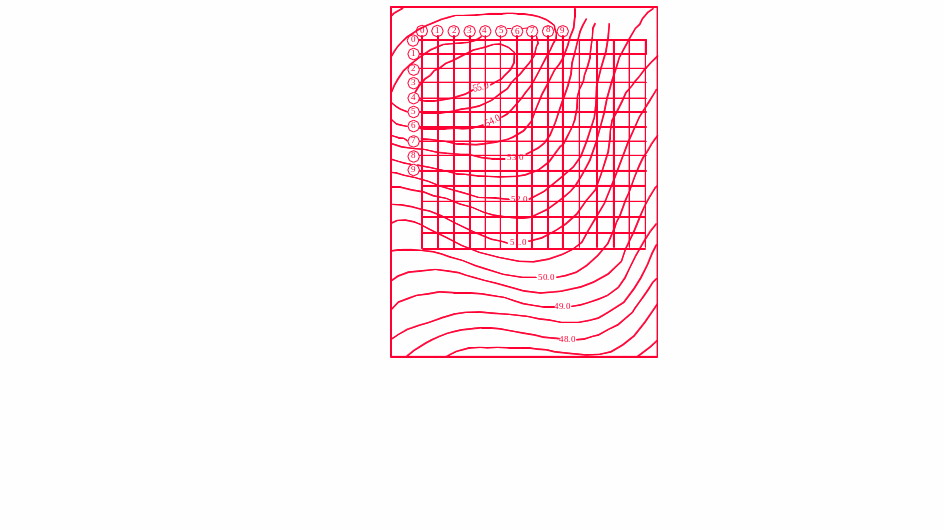

Топографическая карта участка
Приложение 2
Исходные данные для проектирования
Положение участка планировки на топографической карте масштаба 1:5000 принять по приложению 1. При этом считать, что площадка прямоугольная с левой верхней вершиной, лежащей на пересечении осей, номера которых соответствуют для горизонтальной оси предпоследней, а для вертикальной последней цифре шифра студента.
Таблица 2.1
Размеры площадки и котлована
Последняя цифра шифра |
Показатели |
|||
Размеры площадки, м |
Размеры котлована в осях, м |
Марка фундаментных подушек |
Глубина заложения подушек, м |
|
0 |
200300 |
12.060.0 |
Ф-10 |
2.4 |
1 |
400300 |
24.072.0 |
Ф-20 |
2.0 |
2 |
400400 |
18.066.0 |
Ф-14 |
2.2 |
3 |
300500 |
24.060.0 |
Ф-24 |
2.6 |
4 |
300400 |
18.084.0 |
Ф-24 |
1.8 |
5 |
500300 |
12.072.0 |
Ф-12 |
2.0 |
6 |
400500 |
18.072.0 |
Ф-16 |
2.4 |
7 |
300300 |
12.084.0 |
Ф-10 |
2.6 |
8 |
300200 |
18.060.0 |
Ф-20 |
2.2 |
9 |
500400 |
12.066.0 |
Ф-12 |
1.8 |
Примечание: глубина заложения принимается от отметки планировки.
Таблица 2.2
Гидрогеологические условия строительной площадки.
Предпоследняя цифра шифра |
Наименование и характеристика грунтов |
0 |
глина жирная мягкая |
1 |
супесок с примесью гравия до 5 % |
2 |
глина мягкая карбонная |
3 |
песок с примесью гальки до 10 % |
4 |
глина мягкая юрская без примесей |
5 |
супесок тяжелый с примесью гравия до 5 % |
6 |
глина жирная мягкая с примесью гравия до 10 % |
7 |
суглинок с примесью гальки более 10 % |
8 |
глина жирная мягкая с примесью гравия более 10 % |
9 |
гравийно-галечные с размером частиц до 80 мм |
Уровень грунтовых вод принять на 1.5 м ниже уровня дна котлована.
Таблица 2.3
Условия транспортировки грунта за пределами площадки.
Последняя цифра шифра |
Показатели транспортировки |
||
расстояние до карьера, км |
расстояние отвозки лишнего грунта, км |
тип покрытия дороги |
|
0 |
5.0 |
3.5 |
щебеночное |
1 |
3.5 |
6.0 |
гравийное |
2 |
2.0 |
4.5 |
железобетонные плиты |
3 |
6.0 |
2.0 |
асфальтовое |
|
|
|
Окончание табл. 2.3 |
4 |
4.5 |
5.5 |
грунтовое |
5 |
5.5 |
3.0 |
железобетонные плиты |
6 |
2.5 |
1.5 |
гравийное |
7 |
4.0 |
5.0 |
асфальтовое |
8 |
1.5 |
4.0 |
грунтовое |
9 |
3.0 |
2.5 |
щебеночное |
Таблица 2.4
Район строительства и сроки производства работ.
Последняя цифра шифра |
Район строительства |
Срок начала работ |
Размещение участка от границ площадки, м |
0 |
Воронеж |
5 июня |
20 |
1 |
Владимир |
15 августа |
15 |
2 |
Калуга |
15 июля |
25 |
3 |
Рязань |
10 мая |
30 |
4 |
Иваново |
5 сентября |
35 |
5 |
Вологда |
20 августа |
30 |
6 |
Кострома |
10 июня |
20 |
7 |
Нижний Новгород |
20 апреля |
35 |
8 |
Киров |
5 июля |
25 |
9 |
Ярославль |
20 мая |
15 |
Примечание: Срок окончания работ принять по расчету.
Приложение 3
