2012 – 2013 Учебный год

Билет № 16

1. Отличие рабочего чертежа детали от эскиза. Требования к рабочим чертежам. ГОСТ 2.107 – 68.

2. Изображение и обозначение метрической и дюймовой конической резьбы по СТ СЭВ 304 – 76 и ГОСТ 6111 - 52.

3. Выполнить эскиз детали № … с необходимыми разрезами со сборочного чертежа по заданию. Нанести размерные линии.

Зав. кафедрой В.М. Приходько

ФГБОУ ВПО Кафедра Начертательная геометрия и графика

РГУПС Дисциплина Инженерная и компьютерная графика

2012 – 2013 Учебный год

Билет № 17

1. Простые и сложные разрезы. Расположение простых разрезов на чертежах. - ГОСТ 2.305 – 68.

2. Правила нанесения размеров на чертежах. Единицы измерения линейных и угловых размеров - ГОСТ 2.307 - 68.

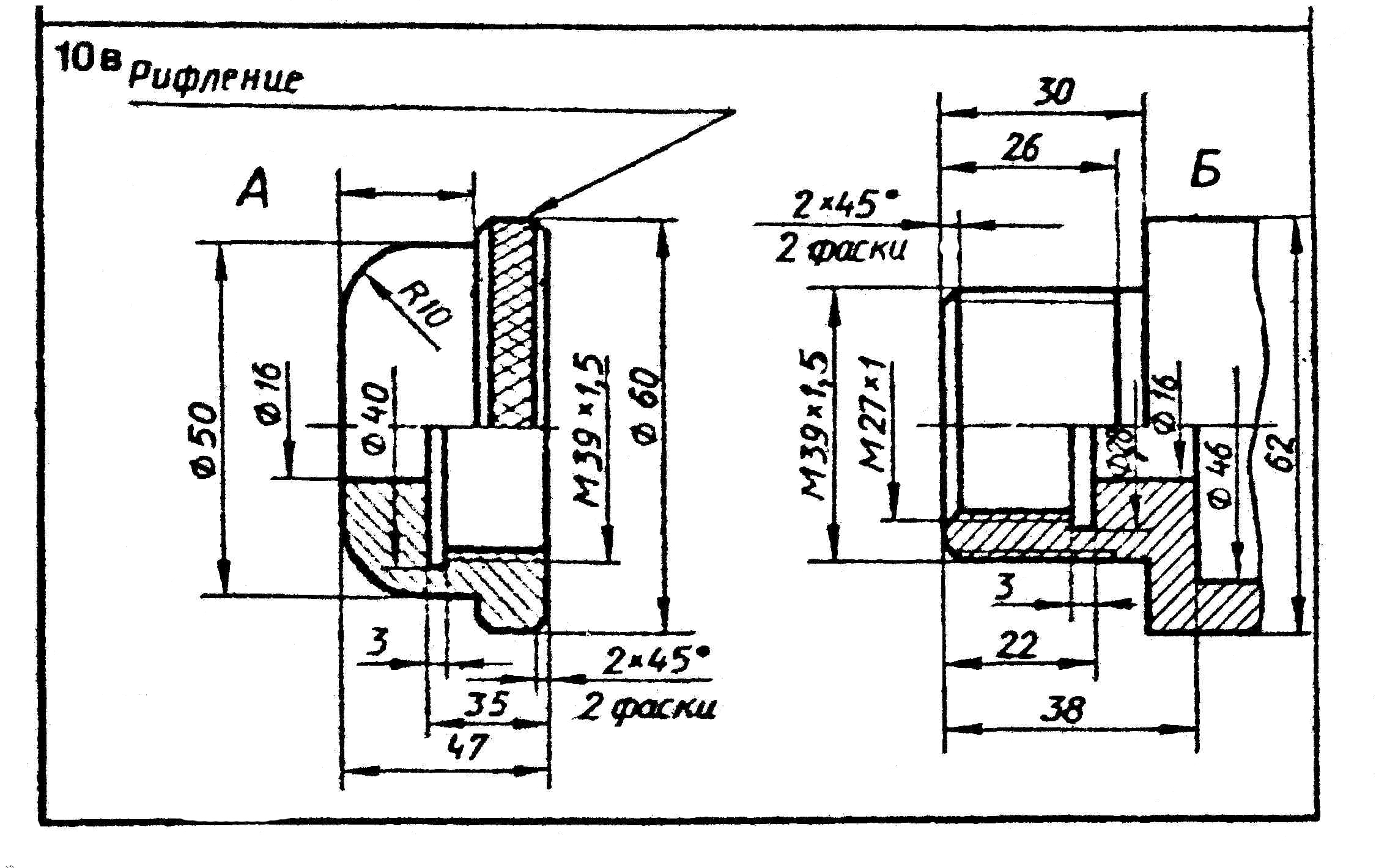

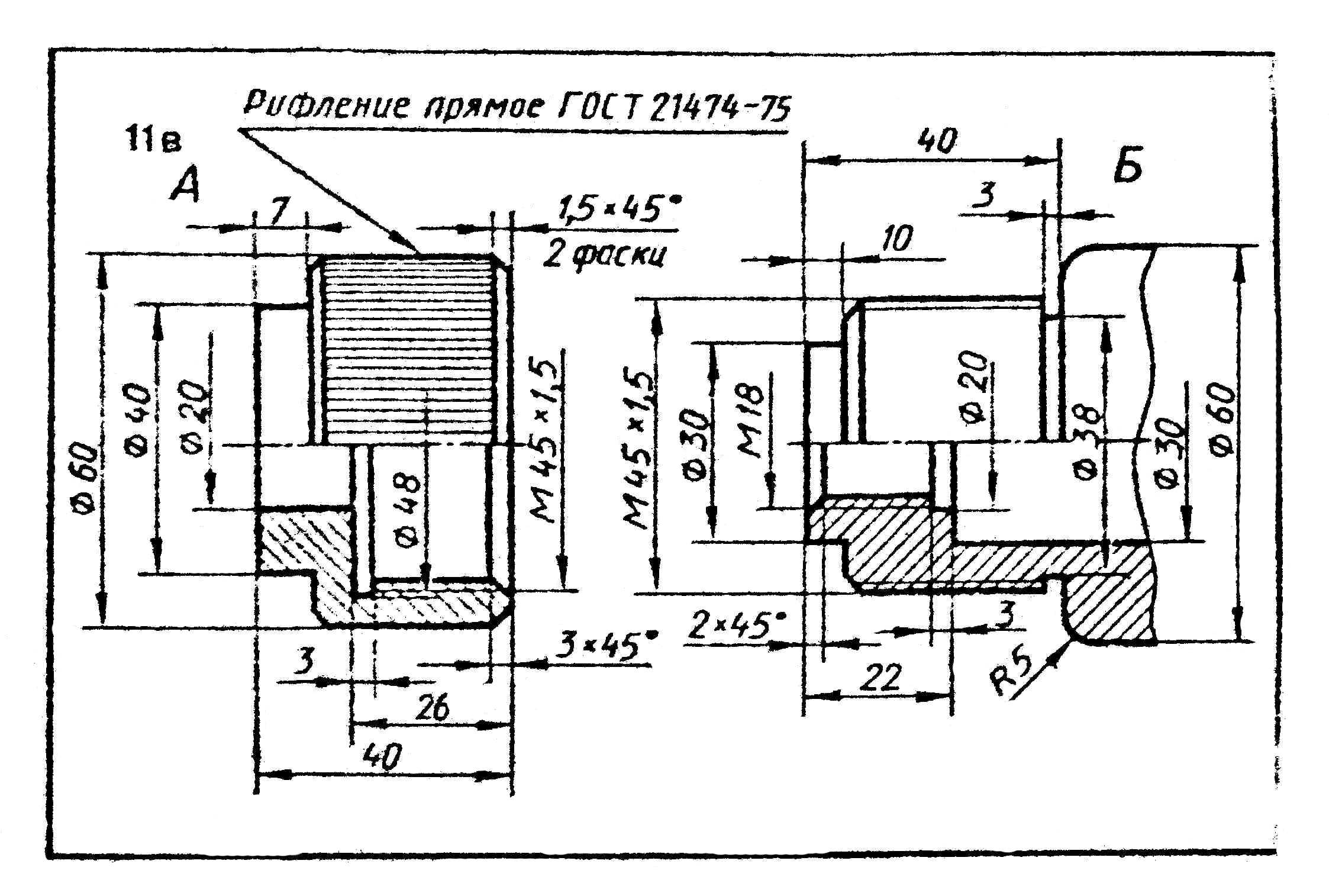

3. Начертить резьбовое соединение деталей по заданию. Дать характеристику резьбы.

Зав. кафедрой В.М. Приходько

ФГБОУ ВПО Кафедра Начертательная геометрия и графика

РГУПС Дисциплина Инженерная и компьютерная графика

2012 – 2013 Учебный год

Билет № 18

1. Шрифты чертежей - ГОСТ 2.304 – 81. Размер шрифта. Написание прописных и строчных букв.

2. Трубные соединения. Крепежные детали трубных соединений. Пример.

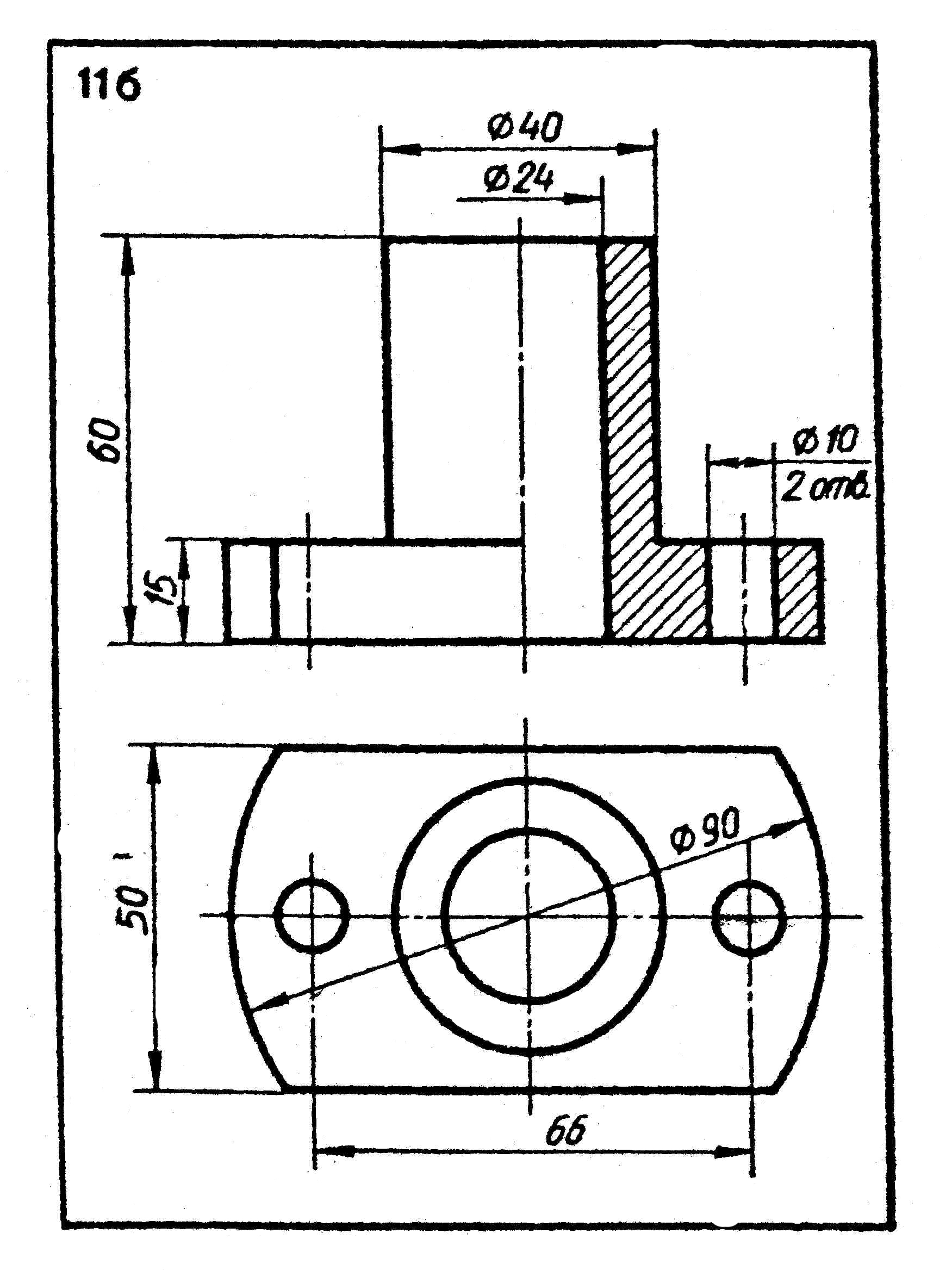

3. Выполнить аксонометрическую проекцию детали № … с разрезом по заданию.

Зав. кафедрой В.М. Приходько

ФГБОУ ВПО Кафедра Начертательная геометрия и графика

РГУПС Дисциплина Инженерная и компьютерная графика

2012 – 2013 Учебный год

Билет № 19

1. Шпоночное соединение. Типы шпонок и их применение. Пример.

2. Спецификация - ГОСТ 2.108 - 68. Порядок заполнения спецификации. Случай выполнения спецификации на одном листе со сборочным чертежом. Пример.

3. Начертить резьбовое соединение детали по заданию. Дать характеристику резьбы.

Зав. кафедрой В.М. Приходько

ФГБОУ ВПО Кафедра Начертательная геометрия и графика

РГУПС Дисциплина Инженерная и компьютерная графика

2012 – 2013 Учебный год

Билет № 20

1. Основные линии чертежа - ГОСТ 2.303 – 68. Типы линий чертежа в зависимости от их назначения.

2. Условное обозначение метрической цилиндрической трубной резьбы по СТ СЭВ 181 – 75 и СТ СЭВ 1157 – 78. Примеры.

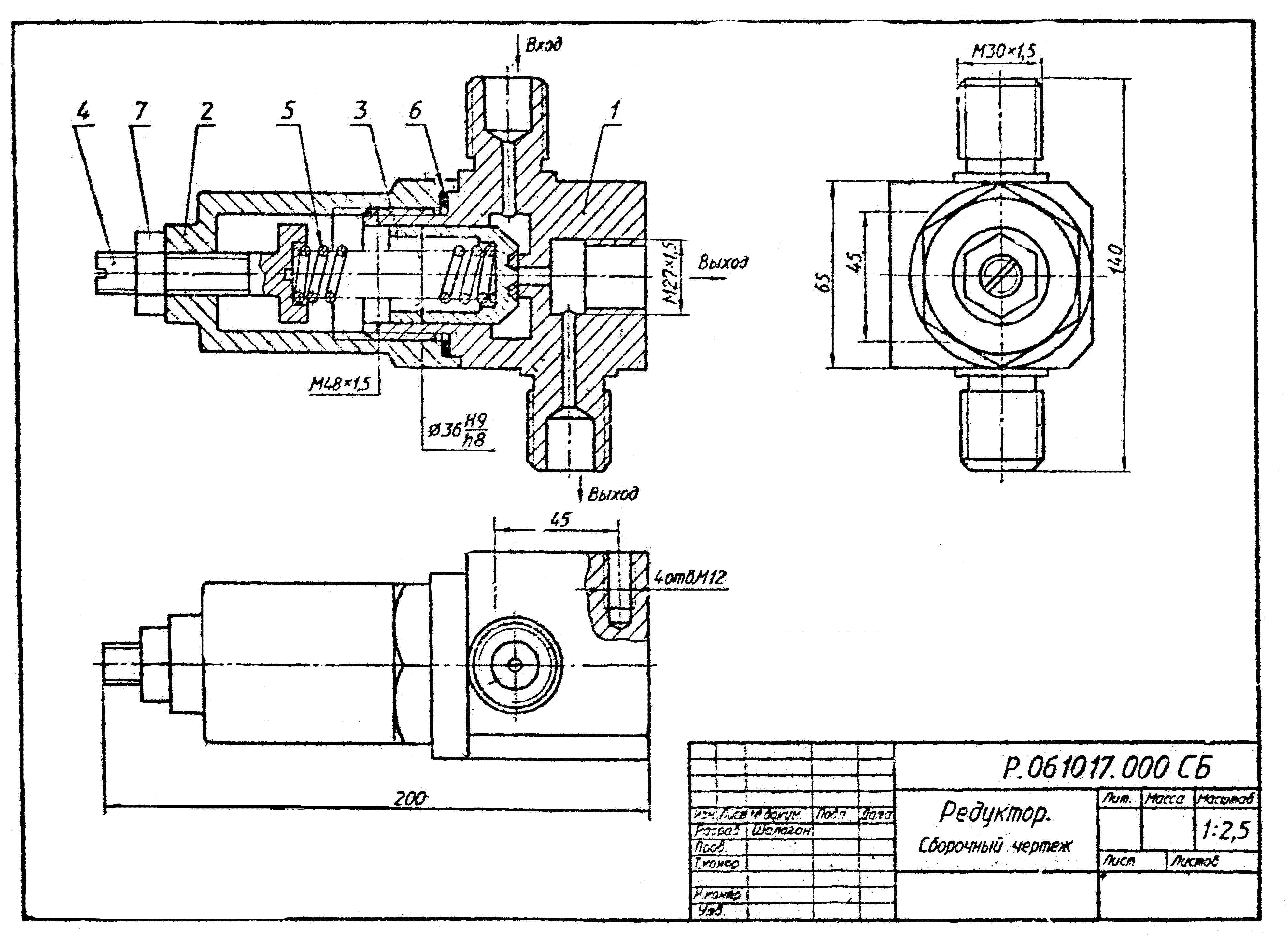

3. В ыполнить эскиз детали № 2 с необходимыми разрезами со сборочного чертежа по заданию. Нанести размерные линии.

Зав. кафедрой В.М. Приходько
