14. Комбинационные цифровые устройства

1.Комбинационные цифровые устройства

Логическая схема называется комбинационной, если состояние выходов зависит от текущего состояния входов. Каждой комбинации состояний входных сигналов соответствует единственное состояние на выходе. В составе каждой серии ИС комбинационные устройства обычно делятся на несколько групп. Наиболее многочисленные следующие группы комбинационных устройств: логические элементы, шифраторы и дешифраторы, мультиплексоры. При описании работы конкретных ИС будем использовать КМОП серии 1564, КР1554, 564.

14.1. Логические элементы

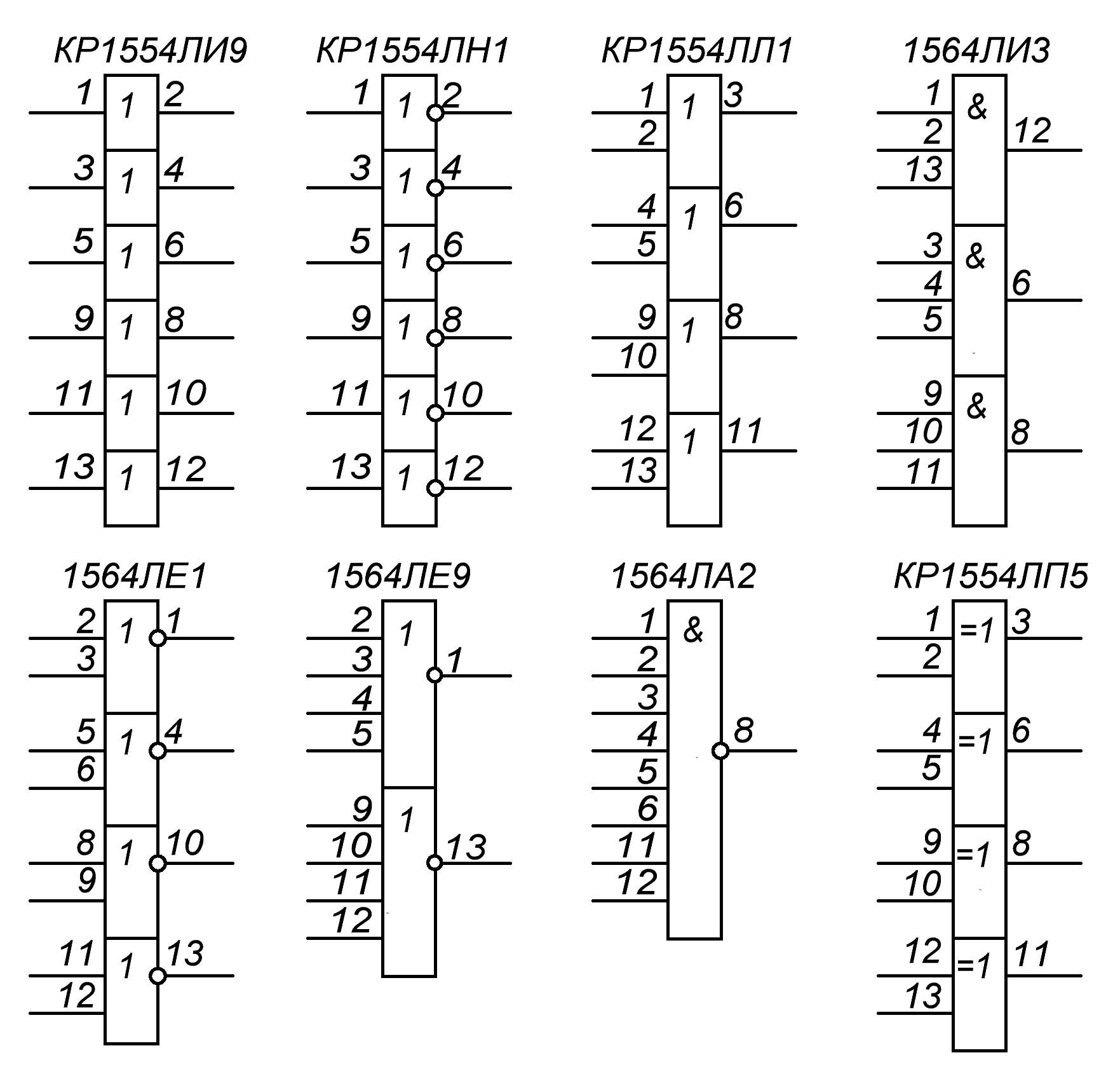

Элементы этой группы являются основой при построении произвольных переключательных схем. Пример состава данной группы приведен в табл. 14.1, а на рис. 14 .1 показаны некоторые условные графические обозначения (УГО) этих устройств.

Рис. 14.1. Условные графические обозначения логических элементов;

выводы питания: 7-общий; 14 – напряжение питания Е

Таблица 14.1. Логические элементы

Обозначение	Функциональное назначение
КР1554ЛИ9	Шесть повторителей
КР1554ЛН1	Шесть логических элементов НЕ
КР1554ЛЛ1	Четыре логических элемента 2ИЛИ
КР1554ЛИ1	Четыре логических элемента 2И
1564ЛИ3	Три логических элемента 3И
КР1554ЛИ6	Два логических элемента 4И
КР1554ЛЕ1	Четыре логических элемента 2ИЛИ–НЕ
КР1554ЛЕ4	Три логических элемента 3ИЛИ–НЕ
1564ЛЕ9	Два логических элемента 4ИЛИ–НЕ
КР1554ЛА1	Два логических элемента 4И–НЕ
1554ЛА2	Логический элемент 8И–НЕ
КР1554ЛА3	Четыре логических элемента 2И–НЕ
КР1554ЛА4	Три логических элемента 3И–НЕ
КР1554ЛП5	Четыре логических элемента ИСКЛЮЧАЮЩЕЕ ИЛИ
1564ЛП13	Четыре логических элемента ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ

14.2. Шинные приемопередатчики

Шинный приемопередатчик (драйвер) обеспечивает передачу данных с одной системной шины на другую. В зависимости от функционального назначения драйверы могут осуществлять передачу данных однонаправлено (слева направо) или двунаправлено. Выходы драйверов имеют дополнительное третье высокоимпедансное состояние Z. Информационные входы двунаправленных драйверов также имеют состояние Z. Серия ИС КР1554 содержит следующий набор драйверов (табл. 14.2).

Таблица 14.2. Шинные приемопередатчики серии КР1554

Обозначение	Функциональное назначение
КР1554АП3	Два четырехразрядных однонаправленных инвертирующих шинных драйвера
КР1554АП4	Два четырехразрядных однонаправленных шинных драйверов
КР1554АП5	Два четырехразрядных однонаправленных шинных драйверов с инверсным управлением
КР1554АП6	Восьмиразрядный двунаправленный шинный драйвер
КР1554АП9	Восьмиразрядный двунаправленный инвертирующий шинный драйвер

На рис. 14 .2 показаны УГО и таблицы истинности ИС КР1554АП4, КР1554АП9. ИС КР1554АП4 содержит два четырехразрядных однонаправленных шинных драйвера. Передача сигналов с входов D на соответствующие выходы Q происходит при L = 0; H = 1. При L = 1; H = 0 выходы обоих драйверов переходят в состояние Z. ИС КР1554АП9 представляет собой восьмиразрядный шинный драйвер с инверсией информации. При L = 0 идет передача данных. Если T = 0, то данные будут передаваться справа налево от выходов Q к входам D. Если T = 1, то данные будут передаваться слева направо от входов D к выходам Q. Все входы и выходы перейдут в состояние Z при L = 1.

Рис. 14.2 Условные графические обозначения и таблица истинности ИС:

КР 1554АП4 (а, б); КР1554АП9 (г, в); выводы питания: 10-общий; 20-Е
